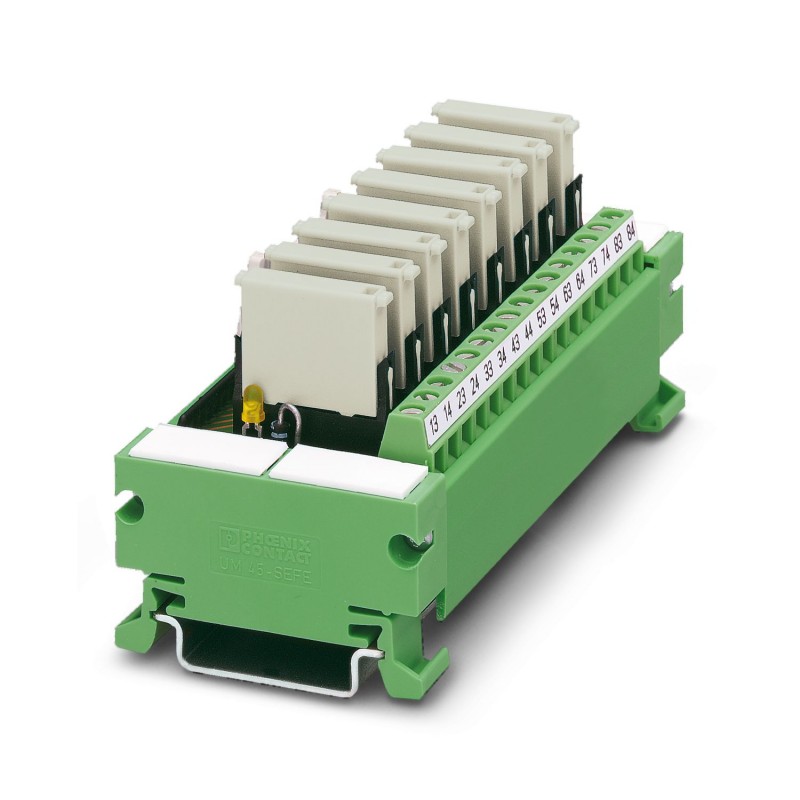

UM 45- 8RM/MR-G24/1/PLC 2962900 PHOENIX CONTACT Modulo attivo
UM 45-8RM/MR-G24/1/PLC
2962900
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo attivo
VARIOFACE-COMPACT-LINE, modulo di uscita con 8 relè miniaturizzati, 1 contatto aperto, inserito, per 24 V DC (incl. relè)
Modulo di uscita VARIOFACE COMPACT LINE con 8 relè a innesto in miniatura, a 1 contatto in chiusura, 24 V DC (incl. relè)
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Modulo di interfaccia |
| Numero di canali | 8 |
| Funzionamento | 100 % ED |
| Vita meccanica | 2x 107cicli di manovre |
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-G 24/1 |
| Con equipaggiamento | sì |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
Caratteristiche elettriche
| Tensione di isolamento nominale | 300 V AC |
| Tensione impulsiva di dimensionamento | 4 kV (Isolamento di base) |
| Controllore supportato SIEMENS S7-400 | |
| Scheda I/O adatta | 6ES7422-1BL00-0AA0 |
| 6ES7422-7BL00-0AB0 | |
| Controllore supportato GE-FANUC 90-30 | |
| Scheda I/O adatta | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Controllore supportato ALLEN-BRADLEY ControlLogix | |
| Scheda I/O adatta | 1756-OB32 |
| 1756-OB16E | |
| Controllore supportato ALLEN-BRADLEY PLC 5 | |
| Scheda I/O adatta | 1771 OBN |
| Controllore supportato ALLEN-BRADLEY SLC 500 | |
| Scheda I/O adatta | 1746 OB16 |
| 1746 OB 32 | |
| Controllore supportato HONEYWELL Experion PKS C200 | |
| Scheda I/O adatta | TC-ODD 321 |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QY81P |
| QY82P | |
| Controllore supportato SIEMENS S7-300 / ET 200 M | |
| Scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7322-1BH01-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BH01-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Controllore supportato ABB S800 I/O | |
| Scheda I/O adatta | DO810 |
| DO840 | |
| Controllore supportato GE-FANUC RX3i | |
| Scheda I/O adatta | IC694MDL754 |
| Controllore supportato MITSUBISHI MELSEC L | |
| Scheda I/O adatta | LY41PT1P |
| LY42PT1P | |
Dati di ingresso
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Range tensione d'ingresso | 19,2 V DC ... 26,4 V DC |
| Corrente d'ingresso tipica con UN | 6,5 mA |
| Tempo di eccitazione tipica | 5 ms |
| Tempo di diseccitazione tipico | 15 ms |
| Circuito di protezione | diodo di smorzamento; Diodo di smorzamento |
| Prot. contro inversione polarità; Diodo contro inv. polarità | |
| Indicazione tensione di esercizio | LED verde |
| Indicazione di stato/canale | LED giallo |
Dati di uscita
| Possibili equipaggiamenti | Relè in miniatura, REL-MR-G 24/1 |
| Commutazione | |
| Tipo di commutazione del contatto | 1 in chiusura |
| Tipo di contatto di commutazione | Contatto doppio |
| Materiale dei contatti | AgNi, 5 µm dorato |
| Max. tensione commutabile | 250 V AC |
| 125 V DC | |
| Min. tensione commutabile | 5 V |
| Corrente di carico permanente | 3 A |
| Max. corrente d'inserzione | 5 A |
| Min. corrente | 1 mA |
| Max. potenza commutabile (carico ohmico) | 72 W (24 V DC) |
| 60 W (48 V DC) | |
| 50 W (60 V DC) | |
| 50 W (110 V DC) | |
| 750 VA (250 V AC) | |
Dati di collegamento
| Livello di controllo | |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 14 |
| Passo | 2,54 mm |
| Livello di campo | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero collegamenti | 18 |
| Numero di poli | 3 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Alimentazione | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 6 mm |
| Filettatura | M3 |
| Numero collegamenti | 1 |
| Numero di poli | 2 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
Segnalazione
| Indicazione di stato disponibile | Sì |
Dimensioni
| Larghezza | 103 mm |
| Altezza | 45 mm |
| Profondità | 50,5 mm |
Indicazioni materiale
| Colore | verde (RAL 6021) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
Normative e prescrizioni
| Norme/Disposizioni | EN 61010-2-201 |
| IEC 60664 |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
Note
| Nota per il funzionamento | Considerare la potenza di commutazione massima del relè utilizzato |
| Nota per il funzionamento | Non impiegare canali adiacenti in modo misto con SELV/ PELV e tensioni pericolose in caso di contatto. |
| Nota per il funzionamento | Le uscite non sono adatte per la commutazione di diversi conduttori esterni. La somma delle tensioni di commutazione utilizzate per le uscite vicine non deve superare il valore della tensione nominale di isolamento |
| Nota per il funzionamento | I requisiti di isolamento necessari per l'applicazione (isolamento di base o rinforzato) devono essere soddisfatti con misure adeguate (ad es. piastre di separazione) contro i moduli adiacenti (in direzione della guida DIN). |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 3 |
| tensione nominale (EF000228) | 24 V |
| corrente nominale (EF000227) | 0.0065 A |
| profondità (EF000049) | 50.5 mm |
| larghezza (EF000008) | 103 mm |
| altezza (EF000040) | 45 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2962900-UM 45- 8RM/MR-G24/1/PLC | 117 Kbytes |
|
