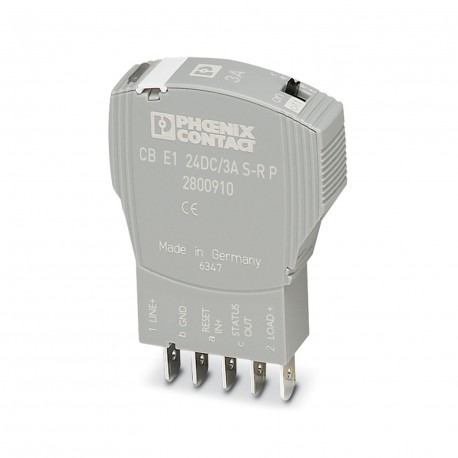

PHOENIX_CONTACT CB E1 24DC/3A S-R P 2800910 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

CB E1 24DC/3A S-R P 2800910 PHOENIX CONTACT Interruttore di protezione elettronico

Riferimento: CB E1 24DC/3A S-R P

Codice: 2800910

Produttore: PHOENIX_CONTACT

Descrizione:

Interruttore di protezione elettronico
Interruzione. Protec. Limitatore di corrente attivo elettronico a 1 polo, uscita di stato e ingresso di reset, connettore per elemento base.
Interruttore di protezione elettronico, 1 polo, limitazione attiva di corrente, uscita di stato e ingresso reset, connettore maschio per elemento base.

Categorie:

  • disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
  • PHOENIX_CONTACT > Protezione contro le sovratensioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Note
Note generaliNel montaggio in serie senza raffreddamento a convezione, la corrente nominale dell'apparecchio deve essere condotta massimo all'80% a causa dell'effetto termico in funzionamento continuo (100% ED).
Negli impianti o nelle macchine è necessario prendere particolari provvedimenti che impediscano il riavvio di parti dell'impianto (ad es. usando un PLC di sicurezza).
Non è consentito il collegamento in parallelo di più interruttori di protezione.

Caratteristiche articolo
Tipo di prodottoInterruttore di protezione elettronico
Famiglia di prodottiCB E
Tipomaschio
Numero di poli1
Numero di canali1
Stato di manutenzione dei dati
Revisione articolo03
Caratteristiche di isolamento
Grado d'inquinamento2

Caratteristiche elettriche
Note generali
Tensione di esercizio24 V DC
18 V DC ... 30 V DC
Corrente nominale IN3 A
Tensione impulsiva di dimensionamento0,5 kV
Tipo di sgancioE (elettronico)
Prefusibile necessarionon necessario, elemento Fail-Safe integrato
Resistenza alla tensionemax. 30 V DC (Circuito di carico)
Limitazione attiva di correntetip. 1,25 x IN
Fusibileelettronico
Corrente di riposo I0tip. 8 mA (nello stato acceso)
tip. 11 mA (con uscita di stato)
Potenza dissipata0,62 W (Funzionamento nominale)
Derating della temperatura3 A (a 50 °C)
MTBF (IEC 61709, SN 29500)8320000 h (a 25 °C con carico a 80 %)
7410000 h (a 40 °C con carico a  80 %)
Tensione dissipata120 mV (con IN)
Elemento Fail-Safe6 A DC
Circuito di carico
Tempo di disinserzione300 ms (vedi curva tempo-corrente)
DIsattivazione per sottotensioni< 14 V (tipo AUS)
> 17 V (tipo EIN)
Carico capacitivo max.20000 µF
Ritardo di accensionetip. 2 ms
Contatto ausiliario
Tipo di connessione del contattoUscita segnale a commutazione positiva
Reset
Range tensione d'ingresso7 V DC ... 30 V DC (Reset con fronte discendente)
Corrente assorbitatip. 2,6 mA (con 24 V DC)
Lunghezza dell'impulsomin. 20 ms
Tensione< 3 V DC (Stato Low)
> 8 V DC (Stato High)
Uscita di stato
Tensione d'uscita24 V DC
Corrente d'uscitamax. 0,2 A (Resistente a cortocircuiti)

Dati di collegamento
Collegamentoa innesto

Dimensioni
Disegno quotatosdiglxmoln.jpg
Larghezza12,3 mm
Altezza45 mm
Profondità52 mm
Larghezza modulo completo12,3 mm
Altezza modulo completo90 mm
Profondità modulo completo77,3 mm

Indicazioni materiale
Coloregrigio (RAL 7042)
nero (RAL 9005)
Classe di combustibilità a norma UL 94V-0

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP30 (Campo di azionamento)
Temperatura ambiente (esercizio)-25 °C ... 50 °C (senza condensa)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 70 °C
Prova dell'umidità96 h, 95 % RH, 40 °C
Vibrazione (esercizio)3g (secondo IEC 60068-2-6, Test Fc)

Omologazioni
Omologazione UL
SiglaturaUL Listed UL 508
UL Recognized UL 2367
Omologazione per settore navale
SiglaturaDNV GL

Normative e prescrizioni
Definizione normaEMV
Norme/disposizioniEN 61000-6-3
NotaEmissione disturbi
Definizione normaEMV
Norme/disposizioniEN 61000-6-2
NotaImmunità ai disturbi

Montaggio
Tipo di montaggiosull’elemento base

ETIM for 2800910 Disgiuntori, fusibili (EC003538)

Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaaltro
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica1
Nome caratteristicaforma costruttiva (EF000767)
Valore caratteristicaspina
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.3 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica45 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica52 mm
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicatensione d'esercizio (EF000111)
Valore caratteristica30 V
Nome caratteristicacorrente nominale (EF000001)
Valore caratteristica3 A
Nome caratteristicalimitazione di corrente attiva x IN (EF011922)
Valore caratteristica1.25
Nome caratteristicatipologia di interruzione (EF011923)
Valore caratteristicaelettronico
Nome caratteristicadispositivo fail-safe (EF011924)
Valore caratteristica6 A
Nome caratteristicatempo di spegnimento (EF011925)
Valore caratteristica0.3 ms
Nome caratteristicacarico capacitivo max. (EF011926)
Valore caratteristica0.02 µF
Nome caratteristicacon contatto telecomunicazioni (EF000422)
Valore caratteristicaNo
Nome caratteristicatemperatura ambiente durante il funzionamento (EF007515)
Valore caratteristica-25 °C
