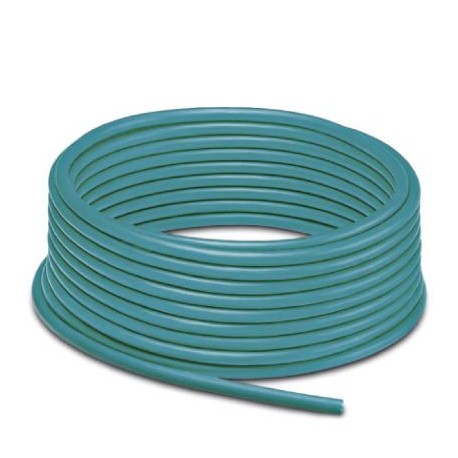

VS-OE-OE-94E-100,0 1416350 PHOENIX CONTACT Cavo di rete
VS-OE-OE-94E-100,0
1416350
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo di rete, CAT7 Ethernet (10 GBit/s), 8 poli senza alogeni, schermato, estremità cavo libera, su estremità cavo libera, lunghezza cavo: 100 m
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1416350 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1LFA - |
| Pagina catalogo | Pagina 397 (C_2_2017) |
| GTIN | 4046356474405 |
| Peso per pezzo (confezione esclusa) | 6.572,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Cavo
| Tipo cavo | Ethernet |
|---|---|
| Tipo cavo (sigla) | 94E |
| UL AWM Style | 10797 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT7, 10 Gbit/s |
| Struttura cavo | 4x2xAWG23/1; S/FTP |
| Sezione conduttore | 4x 2x 0,3 mm² |
| Linea segnale AWG | 23 |
| Struttura conduttore segnale linea | 1x |
| Diametro cavo incluso isolamento | 1,45 mm ±0,05 mm |
| Colori filo | bianco-blu, bianco-arancione, bianco-verde, bianco-marrone |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | 4 coppie twistate longitudinalmente |
| Schermatura | Poliestere rivestito in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 65 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Diametro esterno cavo D | 8 mm ±0,3 mm |
| Raggio di piegatura minimo, fisso | 30 mm |
| Raggio di piegatura minimo, mobile | 60 mm |
| Resistenza alla trazione GRP | 80 N |
| Peso del cavo | 55 kg/km |
| Peso rame | 32,8 kg/km |
| Guaina esterna, materiale | FRNC |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | > 5 GΩ*km |
| resistenza del conduttore | < 75 Ω/km |
| Capacità linea | < 56 nF/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Velocità del segnale | 0,6 c |
| Runtime | 5,7 ns/m |
| Impedenza linea | < 5 mΩ (con 1 MHz) |
| < 5 mΩ (con 10 MHz) | |
| < 30 mΩ (con 30 MHz) | |
| < 100 mΩ (con 100 MHz) | |
| Tensione nominale cavo | 30 V AC |
| Tensione di prova filo/filo | 2500 V DC |
| Resistenza alla fiamma | secondo IEC 60332-3-24 (Cat. C ) |
| Assenza di alogeni | a norma IEC 60754-2 |
| Resistenza all'olio | secondo IEC 60811-2-1 |
| A tenuta di gas combusto | a norma IEC 61034 |
| Temperatura ambiente (esercizio) | -20 °C ... 80 °C (Cavi) |
| Temperatura ambiente (posa) | 0 °C ... 50 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1.45 mm |
| sezione nominale del conduttore (EF000060) | 0.3 mm² |
| classe del conduttore (EF001632) | cl. 1 = monofilo |
| numero di fili (EF001792) | 8 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 8 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 60 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 30 mm |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -20 °C |
| categoria (EF001619) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1416350-VS-OE-OE-94E-100,0 | 139 Kbytes |
|
