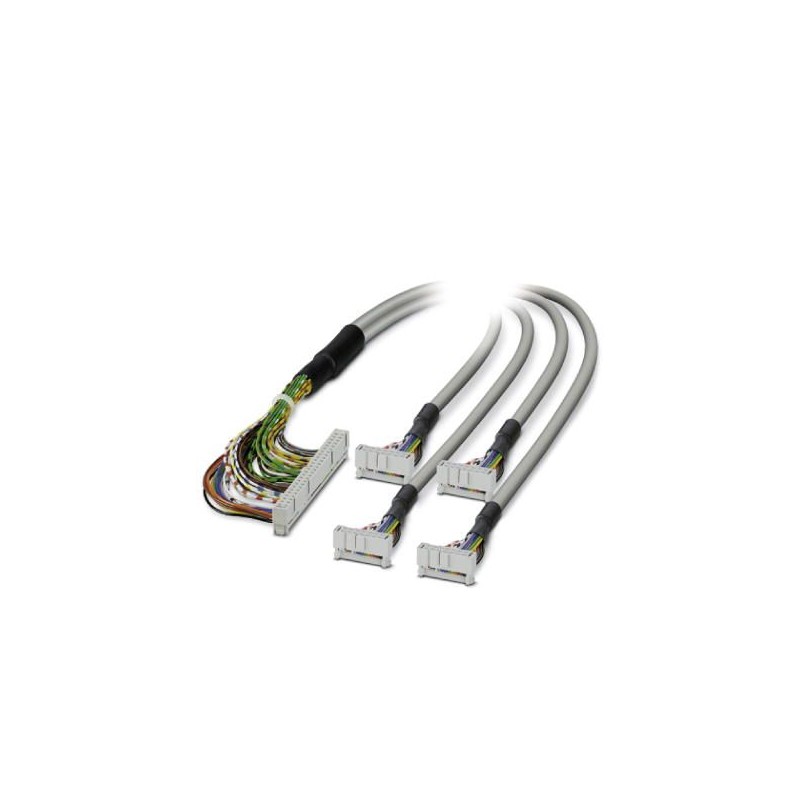

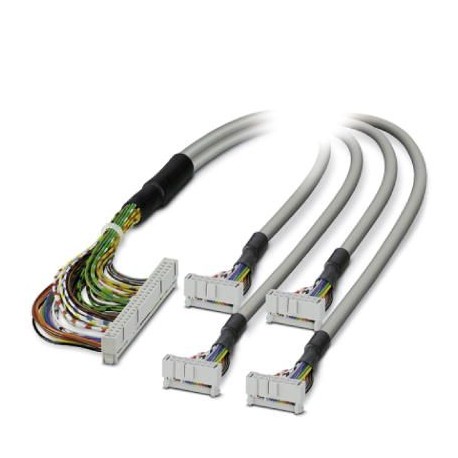

FLK 50/4X14/EZ-DR/ 200/KONFEK 2296715 PHOENIX CONTACT Cavi
FLK 50/4X14/EZ-DR/ 200/KONFEK
2296715
PHOENIX_CONTACT
Cavi
Cavo tondo già pronto; Collegamento 1: Collegamento IDC/FLK femmina (1x 50 poli); collegamento 2: collegamento IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 2 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2296715 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2131 - |
| Pagina catalogo | Pagina 551 (C_5_2017) |
| GTIN | 4017918593735 |
| Peso per pezzo (confezione esclusa) | 458,500 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 1 A |
| Resistenza del conduttore max. | 0,16 Ω/m |
| Lungh. cavo | 2 m |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Conduttore singolo, sezione [AWG] | 26 |
| Struttura conduttore: Numero fili: | 7 |
| Conduttore singolo, materiale | stagnati Cu |
| Diametro esterno | 6,3 mm |
| Cavo, confezionamento | Connessione a perforazione d'isolante, EC 60352-4/DIN EN 60352-4 |
| Schermatura | no |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| N. poli | 14 |
| Passo | 2,54 mm |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| N. poli | 50 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | SIEMENS S7-400 |
|---|---|
| - scheda I/O adatta | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Controllore | ALLEN-BRADLEY ControlLogix |
| - scheda I/O adatta | 1756-IB32 |
| 1756-OB32 | |
| Controllore | ALLEN-BRADLEY PLC 5 |
| - scheda I/O adatta | 1771 IBN |
| 1771 OBN | |
| Controllore | HONEYWELL Experion PKS C200 |
| - scheda I/O adatta | TC-IDD 321 |
| TC-ODD 321 | |
| Controllore | Schneider Electric Modicon TSX QUANTUM |
| - scheda I/O adatta | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Controllore | SIEMENS S7-300 / ET 200 M |
| - scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| CPU 313C | |
| CPU 313C-2PtP |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | IDC/FLK50 (1) = IDC/FLK14-1 (9) = grigio |
|---|---|
| IDC/FLK50 (2) = IDC/FLK14-1 (11) = bianco-nero | |
| IDC/FLK50 (3) = IDC/FLK14-1 (1) = nero | |
| IDC/FLK50 (4) = IDC/FLK14-1 (2) = marrone | |
| IDC/FLK50 (5) = IDC/FLK14-1 (3) = rosso | |
| IDC/FLK50 (6) = IDC/FLK14-1 (4) = arancione | |
| IDC/FLK50 (7) = IDC/FLK14-1 (5) = giallo | |
| IDC/FLK50 (8) = IDC/FLK14-1 (6) = verde | |
| IDC/FLK50 (9) = IDC/FLK14-1 (7) = blu | |
| IDC/FLK50 (10) = IDC/FLK14-1 (8) = viola | |
| IDC/FLK50 (11) = IDC/FLK14-1 (10) = bianco | |
| IDC/FLK50 (12) = IDC/FLK14-1 (12) = bianco-marrone | |
| IDC/FLK50 (13) = IDC/FLK14-2 (9) = grigio | |
| IDC/FLK50 (14) = IDC/FLK14-2 (11) = bianco-nero | |
| IDC/FLK50 (15) = IDC/FLK14-2 (1) = nero | |
| IDC/FLK50 (16) = IDC/FLK14-2 (2) = marrone | |
| IDC/FLK50 (17) = IDC/FLK14-2 (3) = rosso | |
| IDC/FLK50 (18) = IDC/FLK14-2 (4) = arancione | |
| IDC/FLK50 (19) = IDC/FLK14-2 (5) = giallo | |
| IDC/FLK50 (20) = IDC/FLK14-2 (6) = verde | |
| IDC/FLK50 (21) = IDC/FLK14-2 (7) = blu | |
| IDC/FLK50 (22) = IDC/FLK14-2 (8) = viola | |
| IDC/FLK50 (23) = IDC/FLK14-2 (10) = bianco | |
| IDC/FLK50 (24) = IDC/FLK14-2 (12) = bianco-marrone | |
| IDC/FLK50 (25) = IDC/FLK14-3 (9) = grigio | |
| IDC/FLK50 (26) = IDC/FLK14-3 (11) = bianco-nero | |
| IDC/FLK50 (27) = IDC/FLK14-3 (1) = nero | |
| IDC/FLK50 (28) = IDC/FLK14-3 (2) = marrone | |
| IDC/FLK50 (29) = IDC/FLK14-3 (3) = rosso | |
| IDC/FLK50 (30) = IDC/FLK14-3 (4) = arancione | |
| IDC/FLK50 (31) = IDC/FLK14-3 (5) = giallo | |
| IDC/FLK50 (32) = IDC/FLK14-3 (6) = verde | |
| IDC/FLK50 (33) = IDC/FLK14-3 (7) = blu | |
| IDC/FLK50 (34) = IDC/FLK14-3 (8) = viola | |
| IDC/FLK50 (35) = IDC/FLK14-3 (10) = bianco | |
| IDC/FLK50 (36) = IDC/FLK14-3 (12) = bianco-marrone | |
| IDC/FLK50 (37) = IDC/FLK14-4 (9) = grigio | |
| IDC/FLK50 (38) = IDC/FLK14-4 (11) = bianco-nero | |
| IDC/FLK50 (39) = IDC/FLK14-4 (1) = nero | |
| IDC/FLK50 (40) = IDC/FLK14-4 (2) = marrone | |
| IDC/FLK50 (41) = IDC/FLK14-4 (3) = rosso | |
| IDC/FLK50 (42) = IDC/FLK14-4 (4) = arancione | |
| IDC/FLK50 (43) = IDC/FLK14-4 (5) = giallo | |
| IDC/FLK50 (44) = IDC/FLK14-4 (6) = verde | |
| IDC/FLK50 (45) = IDC/FLK14-4 (7) = blu | |
| IDC/FLK50 (46) = IDC/FLK14-4 (8) = viola | |
| IDC/FLK50 (47) = IDC/FLK14-4 (10) = bianco | |
| IDC/FLK50 (48) = IDC/FLK14-4 (12) = bianco-marrone |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 2 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 50 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2296715-FLK 50/4X14/EZ-DR/ 200/KONFEK | 106 Kbytes |
|
