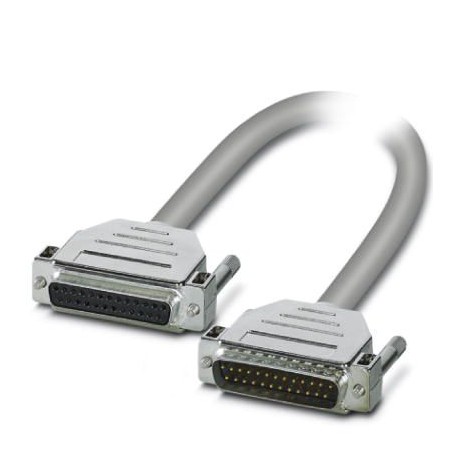

CABLE-D25SUB/B/S/150/KONFEK/S 2302146 PHOENIX CONTACT Cavi
CABLE-D25SUB/B/S/150/KONFEK/S
2302146
PHOENIX_CONTACT
Cavi

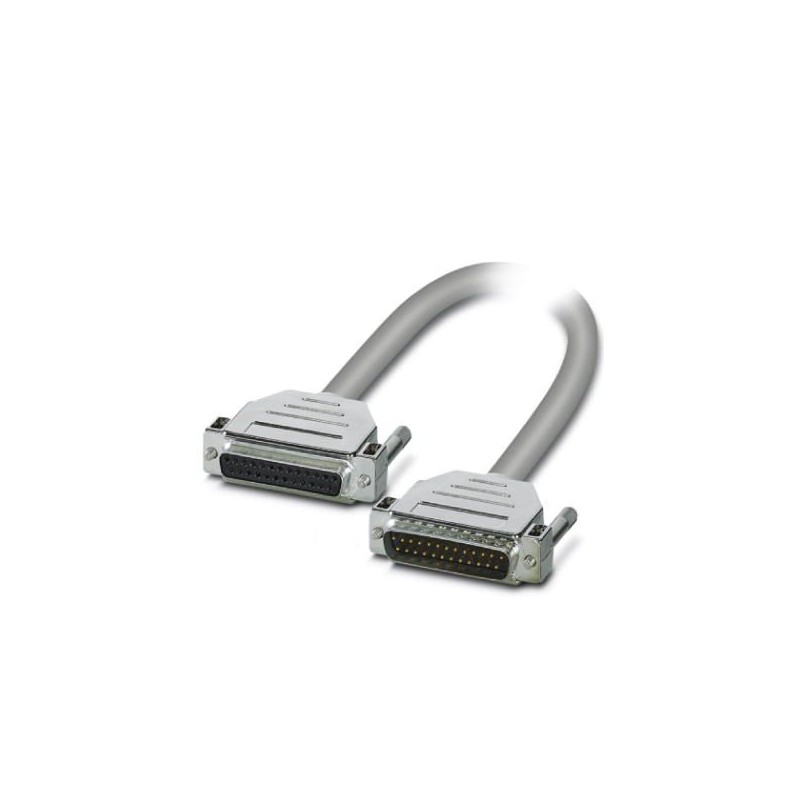

Cavo tondo schermato già pronto; Collegamento 1: Collegamento femmina D-SUB (1x 25 poli); collegamento 2: connettore maschio D-SUB (1x 25 poli); Lunghezza del cavo: 1,5 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2302146 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2135 - |
| Pagina catalogo | Pagina 592 (C_5_2017) |
| GTIN | 4017918893101 |
| Peso per pezzo (confezione esclusa) | 298,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | HU (Ungheria) |
Generalità
| Tensione nominale UN | 25 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 2 A |
| Resistenza del conduttore max. | ≤ 0,09 Ω/m |
| Lungh. cavo | 1,5 m |
| Conduttore singolo, sezione trasversale | 0,25 mm² |
| Conduttore singolo, sezione [AWG] | 24 |
| Diametro esterno | 10,5 mm |
| Schermatura | sì |
| Treccia di fili in rame stagnati, copertura di circa l'85 % | |
| Cicli di manovra | > 200 |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 1 |
| N. poli | 25 |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore femmina D-SUB |
| Numero collegamenti | 1 |
| N. poli | 25 |
Controllore supportato
| Controllore | ABB S800 I/O |
|---|---|
| - scheda I/O adatta | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 | |
| DP820 | |
| DP840 | |
| AI810 | |
| AI820 | |
| AI830 | |
| AI835 | |
| AI845 | |
| AO810 | |
| AO820 |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | D-SUB25 (1) = D-SUB25 (1) = bianco |
|---|---|
| D-SUB25 (2) = D-SUB25 (2) = marrone | |
| D-SUB25 (3) = D-SUB25 (3) = verde | |
| D-SUB25 (4) = D-SUB25 (4) = giallo | |
| D-SUB25 (5) = D-SUB25 (5) = grigio | |
| D-SUB25 (6) = D-SUB25 (6) = rosa | |
| D-SUB25 (7) = D-SUB25 (7) = blu | |
| D-SUB25 (8) = D-SUB25 (8) = rosso | |
| D-SUB25 (9) = D-SUB25 (9) = nero | |
| D-SUB25 (10) = D-SUB25 (10) = viola | |
| D-SUB25 (11) = D-SUB25 (11) = grigio-rosa | |
| D-SUB25 (12) = D-SUB25 (12) = rosso-blu | |
| D-SUB25 (13) = D-SUB25 (13) = bianco-verde | |
| D-SUB25 (14) = D-SUB25 (14) = marrone-verde | |
| D-SUB25 (15) = D-SUB25 (15) = bianco-giallo | |
| D-SUB25 (16) = D-SUB25 (16) = giallo-marrone | |
| D-SUB25 (17) = D-SUB25 (17) = bianco-grigio | |
| D-SUB25 (18) = D-SUB25 (18) = grigio-marrone | |
| D-SUB25 (19) = D-SUB25 (19) = bianco-rosa | |
| D-SUB25 (20) = D-SUB25 (20) = rosa-marrone | |
| D-SUB25 (21) = D-SUB25 (21) = bianco-blu | |
| D-SUB25 (22) = D-SUB25 (22) = marrone-blu | |
| D-SUB25 (23) = D-SUB25 (23) = bianco-rosso | |
| D-SUB25 (24) = D-SUB25 (24) = marrone-rosso | |
| D-SUB25 (25) = D-SUB25 (25) = bianco-nero |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 1.5 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 25 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2302146-CABLE-D25SUB/B/S/150/KONFEK/S | 105 Kbytes |
|
