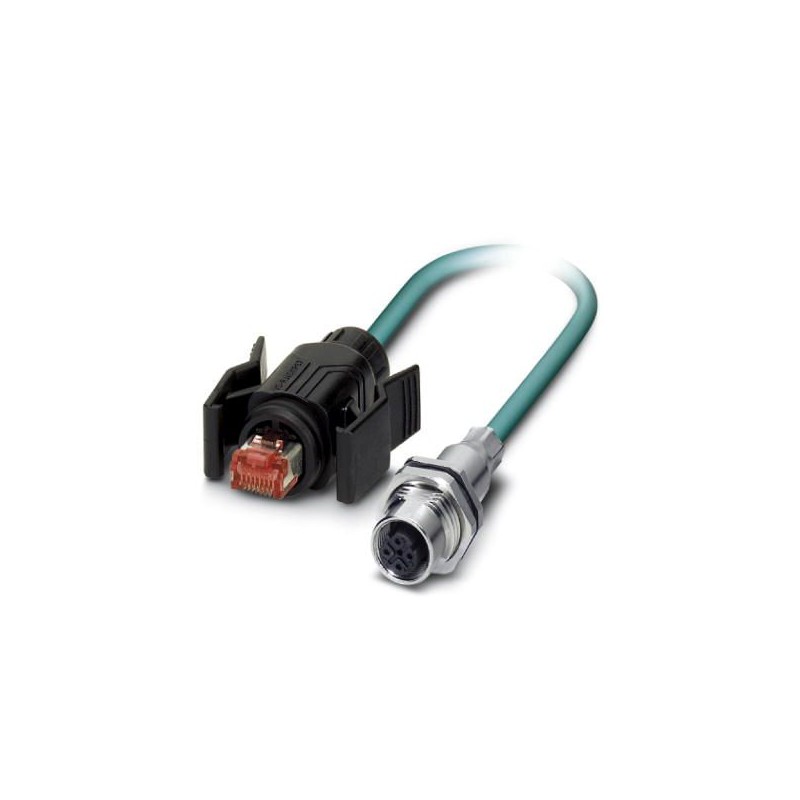

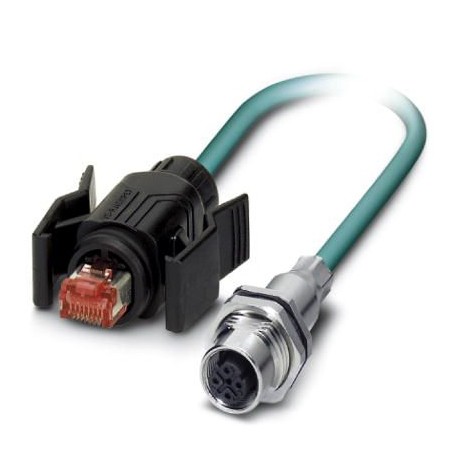

VS-M12FSBP-IP67/B-93E-LI/2,0 1406399 PHOENIX CONTACT Cavo di rete
VS-M12FSBP-IP67/B-93E-LI/2,0
1406399
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di rete
Cavo Ethernet già pronto, CAT5e, schermato, 2 coppie, flessibile AWG 26 (7 fili), RAL 5021 (blu acqua), M12 femmina di montaggio integrato, montaggio a parete/montaggio a vite con filettatura M16 su connettore maschio RJ45/IP67, nero, Linea, lunghezza 2 m
connettori ad innesto > connettore circolare, da incasso (con cavo)
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1406399 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNGAA - |
| Pagina catalogo | Pagina 299 (PC_2011) |
| GTIN | 4046356476102 |
| Peso per pezzo (confezione esclusa) | 136,400 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Cavo
| Tipo cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm² |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Diametro cavo incluso isolamento | 0,98 mm |
| Colori filo | bianco/arancione-arancione, bianco/verde-verde |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 paisa con 2 riempitori verso l’anima |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 70 % |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Spessore parete rivestimento esterno | 1,2 mm |
| Diametro esterno cavo D | 6,4 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla trazione GRP | ≤ 80 N |
| Peso del cavo | 42 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu nudo |
| Norme/disposizioni | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Capacità linea | ca. 45 nF/km (a 1 kHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (con 4 MHz) | |
| 50,3 dB (con 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (con 20 MHz) | |
| 42,9 dB (con 31,25 MHz) | |
| 38,4 dB (con 62,5 MHz) | |
| 35,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 100 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 700 V (50 Hz, 1 min) |
| Carico di corrente ammesso del cavo | 2 A (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL VW1 | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| corrente nominale In (EF008250) | 2 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65/IP67 |
