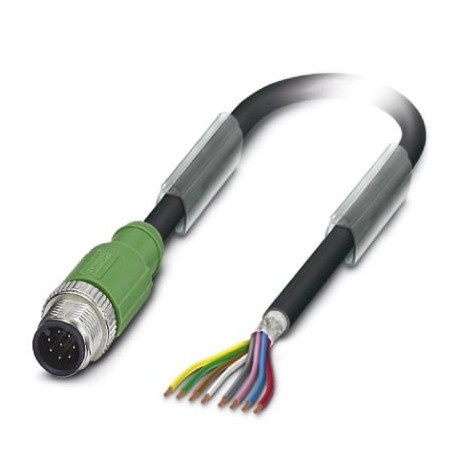

SAC-8P-M12MS/ 1,5-PUR SH 1522778 PHOENIX CONTACT Cavo sensore-attuatore
SAC-8P-M12MS/ 1,5-PUR SH
1522778
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1522778 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CMA - |
| Pagina catalogo | Pagina 217 (C_2_2017) |
| GTIN | 4017918957575 |
| Peso per pezzo (confezione esclusa) | 96,200 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 2 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 8 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Tipo cavo | PUR senza alogenati nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | LiF9YC11Y |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Sezione conduttore | 8x 0,25 mm² (Linea del segnale) |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Diametro cavo incluso isolamento | 1,17 mm ±0,02 mm |
| Isolamento spessore parete | ca. 0,2 mm |
| Colori filo | marrone, bianco, verde, giallo, grigio, rosa, blu, rosso |
| Cordatura intera | 8 conduttori intorno ai riempitori verso l'anima |
| Schermatura | Treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Spessore parete rivestimento esterno | ca. 0,5 mm |
| Diametro esterno cavo D | 5,9 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Numero dei cicli di piegatura | 2000000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 53 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 1 GΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 78 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V AC |
| Tensione di prova cavo | ≥ 3000 V AC (Spark test) |
| Tensione di prova filo/schermatura | ≥ 2000 V AC (per 60 s) |
| Caratteristiche particolari | per catena portacavi |
| Resistenza alla fiamma | a norma UL FT-2 |
| secondo UL 758/1581 (orizzontale) | |
| secondo UL 758/1581 FT2 | |
| secondo DIN EN 60332-2-2 (20 s) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma DIN EN 50267-2-1 | |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| resistente all'acqua marina | |
| non aderente | |
| non aderente | |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (cavi, posa mobile) |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1522778-SAC-8P-M12MS/ 1,5-PUR SH | 161 Kbytes |
|
