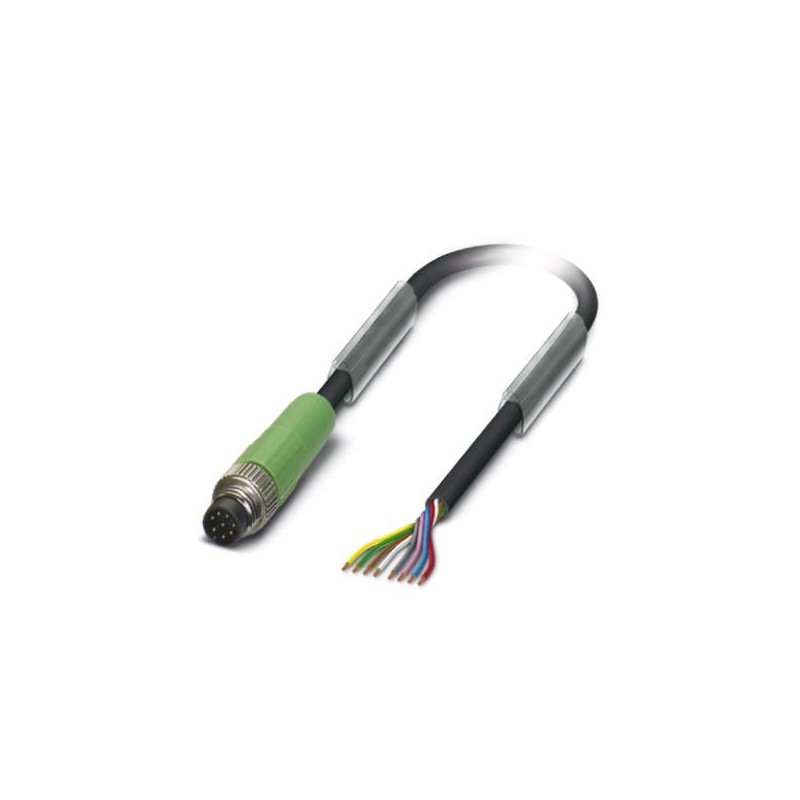

PHOENIX_CONTACT SAC-8P-M 8MS/ 1,5-PUR 1404178 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

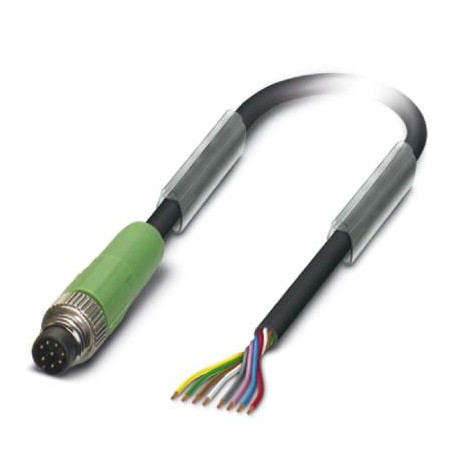

SAC-8P-M 8MS/ 1,5-PUR 1404178 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-8P-M 8MS/ 1,5-PUR

Codice: 1404178

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, 8 poli senza alogeni, connettore diritto M8, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 1,5 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 17,67 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1404178
Pezzi/conf.1 PZ
Sales keyBF1BGA -
Pagina catalogoPagina 213 (C_2_2017)
GTIN4046356680912
Peso per pezzo (confezione esclusa)52,800 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo1,5 m

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 85 °C (connettore / connecttore femmina)
Grado di protezioneIP65
IP67
IP68

Generalità

Corrente di dimensionamento a 40 ℃1,5 A
Tensione di dimensionamento30 V AC
30 V DC
N. poli8
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/DisposizioniConnettore M8 IEC 61076-2-104
Segnalazione statoNo
Circuito/componente di protezionesenza circuito
Grado d'inquinamento3
Cicli di manovra≥ 100
Coppia di serraggio0,2 Nm (Connettori M8)

Materiale

Classe di combustibilità a norma UL 94HB
Materiale contattoCuSn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale ghieraPressogetto di zinco, nichelato

Normative e prescrizioni

Definizione normaConnettore M8
Norme/DisposizioniIEC 61076-2-104
Classe di combustibilità a norma UL 94HB

Cavo

Abbreviazione caviLi9Y11Y
UL AWM Style20549
Sezione conduttore8x 0,14 mm² (Linea del segnale)
Linea segnale AWG26
Struttura conduttore segnale linea18x 0,10 mm
Diametro cavo incluso isolamento1 mm ±0,02 mm (Linea del segnale)
Isolamento spessore parete≥ 0,21 mm (Linea del segnale)
≥ 0,38 mm (Guaina esterna)
Colori filobianco, marrone, verde, giallo, grigio, rosa, blu, rosso
Cordatura intera8 conduttori intorno ai riempitori verso l'anima
Passo di cordatura cordatura intera58 mm
Guaina esterna, coloregrigio-nero RAL 7021
Diametro esterno cavo D5,1 mm ±0,15 mm
Raggio di piegatura minimo, fisso25,5 mm
Raggio di piegatura minimo, mobile51 mm
Numero dei cicli di piegatura4000000
Raggio di piegatura51 mm
Corsa di posizionamento10 m
Velocità di posizionamento3 m/s
Accelerazione10 m/s²
Guaina esterna, materialePUR
Riempitore materialePE
Materiale isolamento filiPP
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento1 GΩ*km (a 20 °C)
resistenza del conduttore139 Ω/km (a 20 °C)
Tensione nominale cavo≤ 300 V AC
Tensione di prova cavo≥ 3000 V AC (Spark test)
Resistenza alla fiammasecondo UL 758/1581 (orizzontale)
secondo UL 758/1581 FT2
Assenza di alogenisecondo DIN VDE 0472 Parte 815
a norma DIN EN 50267-2-1
Resistenza all'oliosecondo DIN EN 60811-2-1, 168 h a 100 °C
Altra resistenzaResistenza all'idrolisi e ai microbi
resistente all'acqua marina
non aderente
resistente all'abrasione
resistente ai raggi UV secondo DIN EN ISO 4892-2-A
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (cavi, posa mobile)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1404178 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica8
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicaaltro
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica1.5 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica1.5 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
