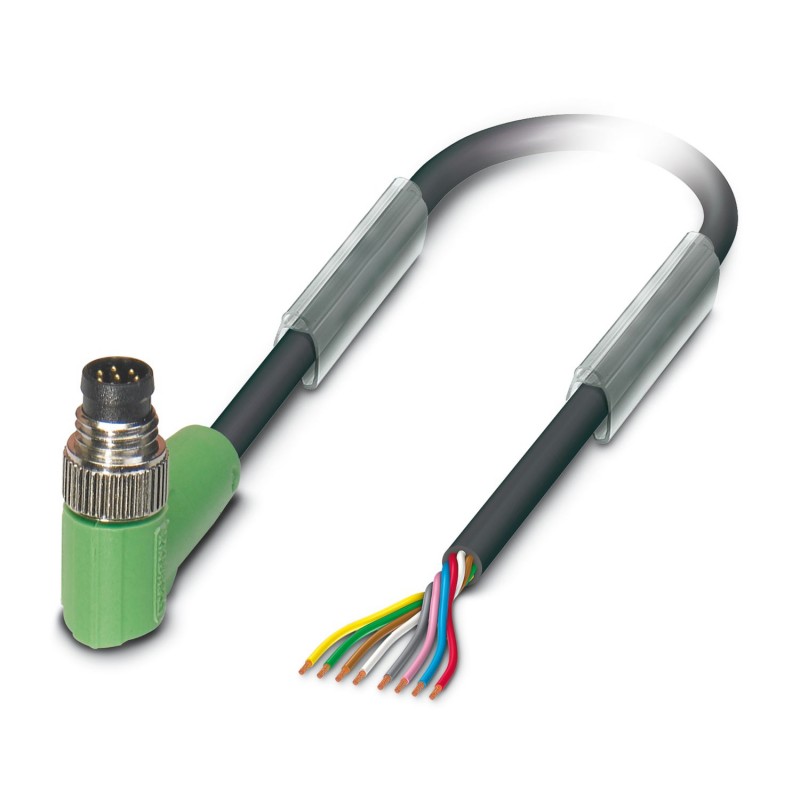

SAC-8P-M 8MR/ 5,0-PUR 1404185 PHOENIX CONTACT Cavo sensore-attuatore
SAC-8P-M 8MR/ 5,0-PUR
1404185
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo sensore-attuatore
Cavo sensore/attuatore, 8 poli senza alogeni, connettore angolare M8, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 5 m
Cavo sensore/attuatore, 8-poli, PUR senza alogenati, grigio-nero RAL 7021, Maschio angolato M8, codifica: A, su estremità conduttore libera, lunghezza cavo: 5 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Standard |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 1,5 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Connessione conduttori | |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
| Connessione 1 | |
| Tipo | Maschio angolato M8 |
| Numero di poli | 8 |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | estremità conduttore libera |
| Lunghezza cavo | 5 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |  |
| Peso della linea | 31,4 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 8 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 8x 0,14 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1 mm ±0,02 mm (Linea del segnale) |
| Diametro esterno conduttore | 5,10 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Riempitore materiale | PE |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso |
| Isolamento spessore parete | ≥ 0,21 mm (Linea del segnale) |
| ≥ 0,38 mm (Guaina esterna) | |
| Cordatura intera | 8 conduttori intorno ai riempitori verso l'anima |
| Passo di cordatura cordatura intera | 58 mm |
| Resistenza del conduttore max. | 139 Ω/km (a 20 °C) |
| Resistenza di isolamento | 1 GΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V AC |
| Tensione di prova | ≥ 3000 V AC (Spark test) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 25,5 mm |
| Raggio di piegatura minimo, mobile | 51 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 51 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma DIN EN 50267-2-1 | |
| Resistenza alla fiamma | secondo UL 758/1581 (orizzontale) |
| secondo UL 758/1581 FT2 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1, 168 h a 100 °C |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| resistente all'acqua marina | |
| non aderente | |
| resistente all'abrasione | |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| M8 | |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-104 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 8 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M8 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | piegato ad angolo |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 5 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| corrente nominale In (EF008250) | 1.5 A |
| tensione nominale (EF000228) | 30 V |
| grado di protezione (IP) (EF005474) | IP65 |
