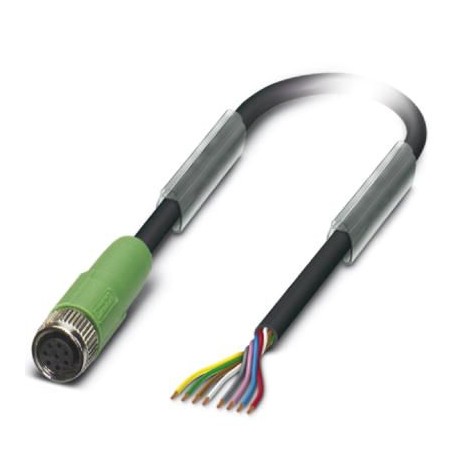

SAC-8P- 5,0-PUR/M 8FS 1404189 PHOENIX CONTACT Cavo sensore-attuatore, 8-poli, PUR senza alogenati, nero RAL ..
SAC-8P- 5,0-PUR/M 8FS
1404189
PHOENIX_CONTACT
Cavo sensore-attuatore, 8-poli, PUR senza alogenati, nero RAL 9005, estremità conduttore libera, su Femmina diritto M8, Lungh. cavo: 5 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Lungh. cavo | 5 m |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 1,5 A |
|---|---|
| Tensione di dimensionamento | 30 V |
| N. poli | 8 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - Standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Cavo
| Abbreviazione cavi | Li9Y11Y |
|---|---|
| UL AWM Style | 20549 |
| Sezione conduttore | 8x 0,14 mm² (linea del segnale) |
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Diametro cavo incluso isolamento | 1 mm ±0,02 mm (linea del segnale) |
| Isolamento spessore parete | ≥ 0,21 mm (linea del segnale) |
| ≥ 0,38 mm (Guaina esterna) | |
| Colori filo | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso |
| Cordatura intera | 8 conduttori intorno ai riempitori verso l'anima |
| Passo di cordatura cordatura intera | 58 mm |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Diametro esterno cavo D | 5,1 mm ± 0,15 mm |
| Raggio di piegatura minimo, fisso | 25,5 mm |
| Raggio di piegatura minimo, mobile | 51 mm |
| Numero dei cicli di piegatura | 4000000 |
| Raggio di piegatura | 51 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Guaina esterna, materiale | PUR |
| Riempitore materiale | PE |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | 1 GΩ*km (a 20 °C) |
| resistenza del conduttore | 139 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V AC |
| Tensione di prova cavo | ≥ 3000 V AC (Spark test) |
| Resistenza alla fiamma | secondo UL 758/1581 (orizzontale) |
| secondo UL 758/1581 FT2 | |
| Assenza di alogeni | ai sensi della normativa DIN VDE 0472 Parte 815 |
| a norma DIN EN 50267-2-1 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1, 168 h a 100 °C |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| resistente all'acqua marina | |
| non aderente | |
| resistente all'abrasione | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (cavi, posa mobile) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1404189-SAC-8P- 5,0-PUR/M 8FS | 142 Kbytes |
|
