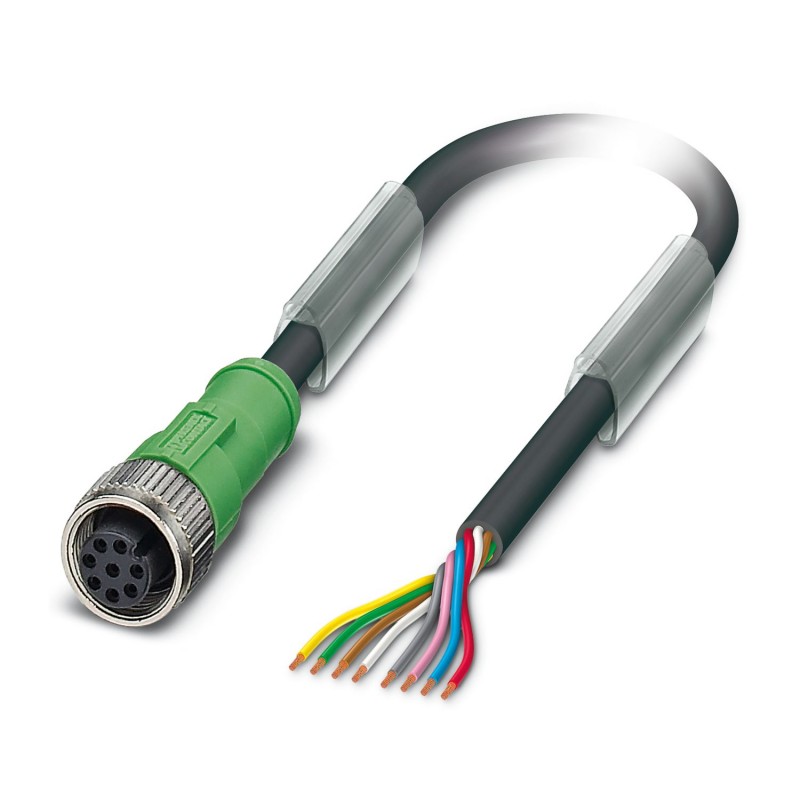

PHOENIX_CONTACT SAC-8P-3,0-PUR/M12FS 1522600 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-8P- 3,0-PUR/M12FS 1522600 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-8P-3,0-PUR/M12FS

Codice: 1522600

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, 8 poli, PUR senza alogeni, nero grigiastro RAL 7021, estremità libera del cavo, fino a Collegamento diritto femmina M12, codifica: A, lunghezza del cavo: 3 m
Cavo sensore/attuatore, 8-poli, PUR senza alogenati, grigio-nero RAL 7021, estremità conduttore libera, su Connettore femmina diritto M12, codifica: A, lunghezza cavo: 3 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 22,60 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoCavo sensore/attuatore
ApplicazioneStandard
Numero di poli8
Numero uscite cavi1
Schermatono
CodificaA
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado d'inquinamento3

Indicazioni materiale
Classe di combustibilità a norma UL 94HB
Materiale guarnizioneNBR
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale connessione a vitePressogetto di zinco, nichelato

Caratteristiche elettriche
Resistenza di isolamento≥ 100 MΩ
Tensione nominale UN30 V AC
30 V DC
Corrente nominale IN2 A

Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 100

Segnalazione
Segnalazione statono
Indicazione di stato disponibileNo

Dati di collegamento
Connessione conduttori
Coppia di serraggio0,4 Nm (Connettore M12)

Connettori
Connessione 1
Tipoestremità conduttore libera
Connessione 2
TipoConnettore femmina diritto M12
Numero di poli8
Tipo di codificaA

Cavo / linea
Lunghezza cavo3 m
PUR senza alogenati nero [PUR]
Disegno quotatomhvfbylqwa.jpg
Peso della linea46 kg/km
UL AWM Style20549 / 10493 (80 °C / 300 V)
Numero di poli8
Schermatono
Tipo di cavoPUR senza alogenati nero [PUR]
Struttura conduttore segnale linea32x 0,10 mm
Linea segnale AWG24
Sezione del conduttore8x 0,25 mm² (Linea del segnale)
Diametro filo con guaina isolante1,17 mm ±0,02 mm
Diametro esterno conduttore5,90 mm ±0,15 mm
Guaina esterna, materialePUR
Guaina esterna, coloregrigio-nero RAL 7021
Materiale conduttoreFilo Cu nudo
Riempitore materialePE
Materiale, isolamento filiPP
Conduttore singolo, colorebianco, marrone, verde, giallo, grigio, rosa, blu, rosso
Isolamento spessore parete≥ 0,21 mm
Guaina esterna spessore pareteca. 0,80 mm
Cordatura intera8 conduttori intorno ai riempitori verso l'anima
Resistenza del conduttore max.≤ 78 Ω/km
Resistenza di isolamento≥ 1 GΩ*km
Impedenza caratteristica100 Ω +15 % (con 1 MHz)
Capacità linea≤ 70 pF/m
Tensione nominale cavi≤ 300 V
Tensione di prova≥ 3000 V
Raggio di piegatura minima, fisso8 x D
Raggio di piegatura minima, flessibile10 x D
Raggio di piegatura minimo, fisso48 mm
Raggio di piegatura minimo, mobile59 mm
Capacità di carico dinamica (flessione)Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 59 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s²
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Resistenza alla fiammasecondo UL 758/1581 FT2
secondo DIN EN 60332-2-2 (20 s)
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Resistenza all'idrolisi e ai microbi
resistente ai raggi UV (secondo DIN EN ISO 4892-2-A)
non aderente
resistente all'abrasione
Caratteristiche particolariper catena portacavi
privo di silicone
senza sostanze impregnate di vernice
flessibile
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (Cavi, posa mobile)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP65
IP67
IP68
Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
-40 °C ... 80 °C (cavi, posa fissa)
-5 °C ... 80 °C (Cavi, posa mobile)

Normative e prescrizioni
Definizione normaConnettore M12
Norme/disposizioniIEC 61076-2-101

ETIM for 1522600 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica8
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM12
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicafemmina (presa)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica3 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuZn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica2 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
