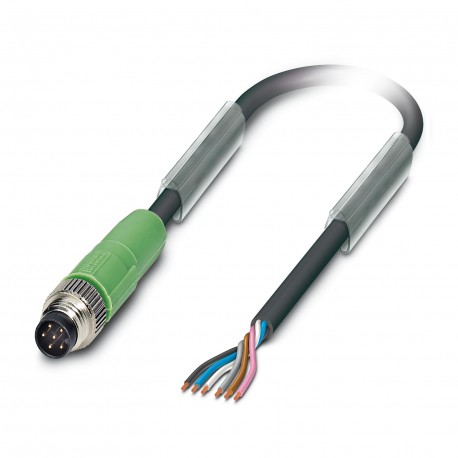

PHOENIX_CONTACT SAC-6P-M 8MS/ 3,0-PUR 1522105 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-6P-M 8MS/ 3,0-PUR 1522105 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-6P-M 8MS/ 3,0-PUR

Codice: 1522105

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, 6 poli, connettore diritto M8, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 3 m
Cavo sensore/attuatore, 6-poli, PUR senza alogenati, grigio-nero RAL 7021, Maschio diritto M8, codifica: A, su estremità conduttore libera, lunghezza cavo: 3 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 19,37 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoCavo sensore/attuatore
ApplicazioneStandard
Numero di poli6
Numero uscite cavi1
Schermatono
CodificaA
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado d'inquinamento3

Indicazioni materiale
Classe di combustibilità a norma UL 94HB
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale connessione a vitePressogetto di zinco, nichelato

Caratteristiche elettriche
Resistenza di isolamento≥ 100 MΩ
Tensione nominale UN30 V AC
30 V DC
Corrente nominale IN1,5 A

Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 100

Segnalazione
Segnalazione statono
Indicazione di stato disponibileNo

Dati di collegamento
Connessione conduttori
Coppia di serraggio0,2 Nm (Connettori M8)

Connettori
Connessione 1
TipoMaschio diritto M8
Numero di poli6
Tipo di codificaA
Connessione 2
Tipoestremità conduttore libera

Cavo / linea
Lunghezza cavo3 m
PUR senza alogenati nero [PUR]
Disegno quotatoxusxizqgxs.jpg
Peso della linea34 kg/km
Numero di poli6
Schermatono
Tipo di cavoPUR senza alogenati nero [PUR]
Struttura conduttore segnale linea32x 0,10 mm
Linea segnale AWG24
Sezione del conduttore6x 0,25 mm² (Linea del segnale)
Diametro filo con guaina isolante1,17 mm ±0,02 mm
Diametro esterno conduttore5 mm
5,00 mm ±0,15 mm
Guaina esterna, materialePUR
Guaina esterna, coloregrigio-nero RAL 7021
Materiale conduttoreFilo Cu nudo
Riempitore materialePE
Materiale, isolamento filiPP
Conduttore singolo, coloremarrone, bianco, blu, nero, grigio, rosa
Isolamento spessore parete≥ 0,21 mm (Isolamento fili)
Guaina esterna spessore pareteca. 0,70 mm
Cordatura intera6 conduttori intorno ai riempitori verso l'anima
Resistenza del conduttore max.78 Ω/km (a 20 °C)
Resistenza di isolamento≥ 100 MΩ*km (a 20 °C)
Tensione nominale cavi≤ 300 V
Tensione di prova≥ 3000 V
Raggio di piegatura minima, fisso5 x D
Raggio di piegatura minima, flessibile10 x D
Raggio di piegatura minimo, fisso25 mm
Raggio di piegatura minimo, mobile50 mm
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Resistenza alla fiammasecondo UL-Style 20549
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Resistenza all'idrolisi e ai microbi
resistente ai raggi UV (secondo DIN EN ISO 4892-2-A)
Caratteristiche particolariper catena portacavi
privo di silicone
senza sostanze impregnate di vernice
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-5 °C ... 80 °C (Cavi, posa mobile)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP65
IP67
IP68
Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
-40 °C ... 80 °C (cavi, posa fissa)
-5 °C ... 80 °C (Cavi, posa mobile)

Normative e prescrizioni
Definizione normaConnettore M8
Norme/disposizioniIEC 61076-2-104

ETIM for 1522105 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica6
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicaaltro
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica3 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuZn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-5 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica1.5 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
