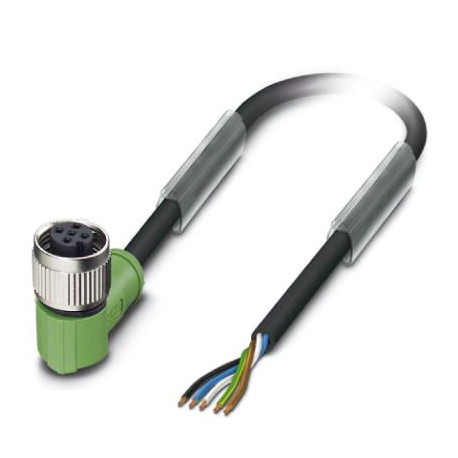

PHOENIX_CONTACT SAC-5P- 5,0-PUR/FR SCO 1536463 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-5P- 5,0-PUR/FR SCO 1536463 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-5P- 5,0-PUR/FR SCO

Codice: 1536463

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore

Categorie:

  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1536463
Pezzi/conf.5 PZ
Sales keyBF1CDA -
Quantità di ordinazione minima5 PZ
Pagina catalogoPagina 52 (C_4_2013)
GTIN4046356093828
Peso per pezzo (confezione esclusa)175,000 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo5 m
Lunghezza di spelatura dell'estremità libera50 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
Grado di protezioneIP65
IP67
IP68

Generalità

Corrente di dimensionamento a 40 ℃4 A
Tensione di dimensionamento48 V AC
60 V DC
N. poli5
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/DisposizioniConnettore M12 IEC 61076-2-101
Segnalazione statoNo
Circuito/componente di protezionesenza circuito
Categoria di sovratensioneII
Grado d'inquinamento3
Cicli di manovra≥ 100
Coppia di serraggio0,4 Nm (Connettore M12)

Materiale

Classe di combustibilità a norma UL 94HB
Materiale contattoCuSn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneNBR

Normative e prescrizioni

Definizione normaConnettore M12
Norme/DisposizioniIEC 61076-2-101
Classe di combustibilità a norma UL 94HB

Cavo

Tipo cavoPUR senza alogenati nero
Tipo cavo (sigla)PUR
UL AWM Style20549
Sezione conduttore5x 0,34 mm² (Linea del segnale)
Linea segnale AWG22
Struttura conduttore segnale linea42x 0,10 mm
Diametro cavo incluso isolamento1,27 mm ±0,02 mm (Linea del segnale)
Isolamento spessore pareteca. 0,5 mm
Colori filonero, marrone, blu, bianco, giallo-verde
Guaina esterna, coloregrigio-nero RAL 7021
Diametro esterno cavo D4,55 mm ±0,15 mm
Raggio di piegatura minimo, fisso23 mm
Raggio di piegatura minimo, mobile46 mm
Numero dei cicli di piegatura10000000
Raggio di piegatura50 mm
Corsa di posizionamento10 m
Velocità di posizionamento3 m/s
Accelerazione10 m/s²
Peso del cavo33 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPP
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 16 GΩ*km (a 20 °C)
resistenza del conduttoremax. 58 Ω/km (a 20 °C)
Tensione nominale cavo300 V
Tensione di prova cavo3000 V
Caratteristiche particolariper catena portacavi
privo di silicone
senza sostanze impregnate di vernice
flessibile
Resistenza alla fiammasecondo UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Resistenza all'idrolisi e ai microbi
resistente all'acqua marina
resistente ai raggi UV secondo DIN EN ISO 4892-2-A
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (cavi, posa mobile)

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
