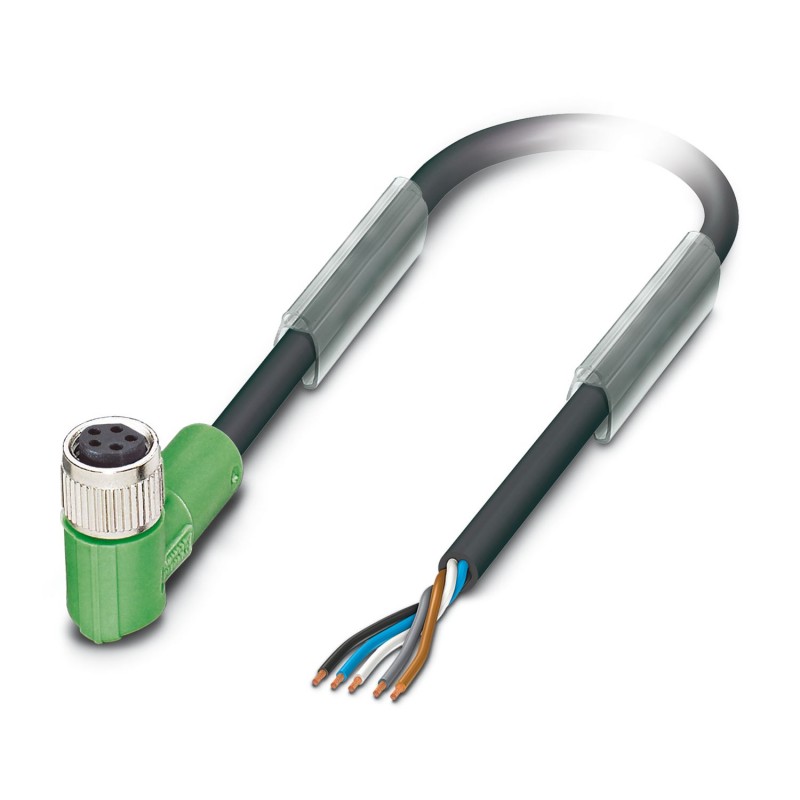

PHOENIX_CONTACT SAC-5P-10,0-115/M 8FRB 1404478 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-5P-10,0-115/M 8FRB 1404478 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-5P-10,0-115/M 8FRB

Codice: 1404478

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, a 5 poli, PUR senza alogeni, nero grigiastro RAL 7021, estremità libera del cavo, fino al collegamento a gomito femmina M8, codifica: B, lunghezza del cavo: 10 m
Cavo sensore/attuatore, 5-poli, PUR senza alogenati, grigio-nero RAL 7021, estremità conduttore libera, su Connettore femmina angolato M8, codifica: B, lunghezza cavo: 10 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 30,01 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoCavo sensore/attuatore
ApplicazioneStandard
Numero di poli5
Numero uscite cavi1
Schermatono
CodificaB
Stato di manutenzione dei dati
Revisione articolo05
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado d'inquinamento3

Indicazioni materiale
Classe di combustibilità a norma UL 94HB
Materiale guarnizioneNBR
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale contattoCuSn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale connessione a vitePressogetto di zinco, nichelato

Caratteristiche elettriche
Resistenza di isolamento≥ 100 MΩ
Tensione nominale UN30 V AC
30 V DC
Corrente nominale IN3 A

Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 100

Segnalazione
Segnalazione statono
Indicazione di stato disponibileNo

Dati di collegamento
Connessione conduttori
Coppia di serraggio0,2 Nm (Connettori M8)

Connettori
Connessione 1
Tipoestremità conduttore libera
Connessione 2
TipoConnettore femmina angolato M8
Numero di poli5
Tipo di codificaB

Cavo / linea
Lunghezza cavo10 m
PUR nero a 5 conduttori grigio [115]
Peso della linea30 kg/km
UL AWM Style20549
Numero di poli5
Schermatono
Tipo di cavoPUR nero a 5 conduttori grigio [115]
Struttura conduttore segnale linea32x 0,10 mm
Linea segnale AWG24
Sezione del conduttore0,25 mm²
Diametro filo con guaina isolante1,17 mm ±0,02 mm
Diametro esterno conduttore4,70 mm ±0,15 mm
Guaina esterna, materialePUR
Guaina esterna, coloregrigio-nero RAL 7021
Materiale conduttoreFilo Cu nudo
Riempitore materialePP
Materiale, isolamento filiPP
Conduttore singolo, coloremarrone, bianco, blu, nero, grigio
Isolamento spessore pareteca. 0,21 mm (Isolamento fili)
ca. 0,70 mm (Guaina esterna)
Cordatura intera5 fili twistati longitudinalmente
Passo di cordatura cordatura intera75 mm
Resistenza del conduttore max.≤ 75 Ω/km
Resistenza di isolamento≥ 1 GΩ*km
Tensione nominale cavi≤ 300 V (AC)
Tensione di prova≥ 3000 V (AC)
Raggio di piegatura minimo, fisso23,5 mm
Raggio di piegatura minimo, mobile47 mm
Capacità di carico dinamica (flessione)Cicli di piegatura, massimo: 4000000, Raggio di piegatura: 47 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s²
Assenza di alogenisecondo DIN VDE 0472 Parte 815
a norma DIN EN 50267-2-1
Resistenza alla fiammasecondo UL 758/1581 (orizzontale)
secondo UL 758/1581 FT2
Resistenza all'oliosecondo DIN EN 60811-2-1, 168 h a 100 °C
Altra resistenzaResistenza all'idrolisi e ai microbi
resistente all'acqua marina
non aderente
resistente all'abrasione
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (Cavi, posa mobile)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP65
IP67
IP68
Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)

Normative e prescrizioni
Definizione normaConnettore M8
Norme/disposizioniIEC 61076-2-104

ETIM for 1404478 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica5
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicafemmina (presa)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicapiegato ad angolo
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica10 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica3 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
