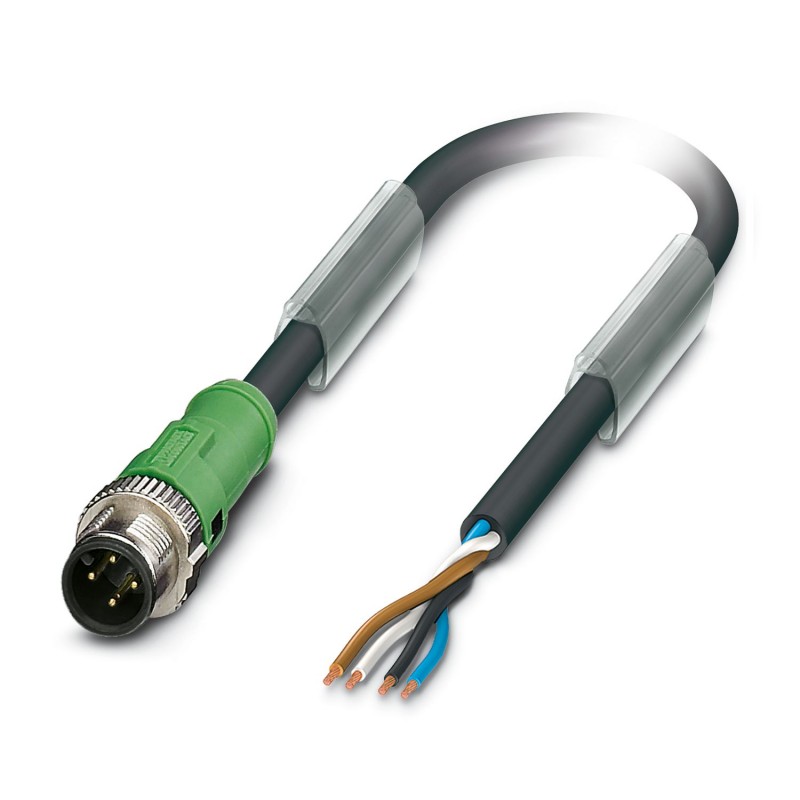

SAC-4P-MS/15,0-186 SCO 1555635 PHOENIX CONTACT Cavo sensore-attuatore
SAC-4P-MS/15,0-186 SCO
1555635
PHOENIX_CONTACT
Cavo sensore-attuatore
Cavo sensore/attuatore, 4 poli, PUR, grigio-nero RAL 7021, connettore maschio diritto M12 SPEEDCON, codifica: A, all'estremità libera del cavo
Cavo sensore/attuatore, 4-poli, PUR, grigio-nero RAL 7021, Maschio diritto M12 SPEEDCON, codifica: A, su estremità conduttore libera, lunghezza cavo: 15 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Standard |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 250 V AC |
| 250 V DC | |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Connessione conduttori | |
| Coppia di serraggio | 0,4 Nm |
| Connessione 1 | |
| Tipo | Maschio diritto M12 SPEEDCON |
| Numero di poli | 4 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | estremità conduttore libera |
| Lunghezza cavo | 15 m |
| PUR POWER 0,75mm² nero [186] | |
| Disegno quotato |  |
| Peso della linea | 57 kg/km |
| UL AWM Style | 20549 / 1061 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | no |
| Tipo di cavo | PUR POWER 0,75mm² nero [186] |
| Struttura conduttore segnale linea | 42x 0,15 mm |
| Linea segnale AWG | 18 |
| Sezione del conduttore | 4x 0,75 mm² (Linea di alimentazione) |
| Diametro filo con guaina isolante | 1,75 mm ±0,05 mm |
| Diametro esterno conduttore | 5,90 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, bianco, blu, nero |
| Isolamento spessore parete | ≥ 0,23 mm (Isolamento fili) |
| ≥ 0,76 mm (Guaina esterna) | |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Resistenza del conduttore max. | max. 26 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 1 MΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 30 mm |
| Raggio di piegatura minimo, mobile | 59 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 2000000, Raggio di piegatura: 59 mm, Corsa di posizionamento: 5 m, Velocità di posizionamento: 3 m/s, Accelerazione: 5 m/s² |
| Resistenza alla fiamma | secondo UL 758/1581 (orizzontale) |
| secondo UL 758/1581 FT2 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1, 168 h a 100 °C |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| non aderente | |
| resistente all'abrasione | |
| resistente all'acqua marina | |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| -25 °C ... 80 °C (cavi, posa fissa) | |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 15 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -25 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 250 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1555635-SAC-4P-MS/15,0-186 SCO | 149 Kbytes |
|
