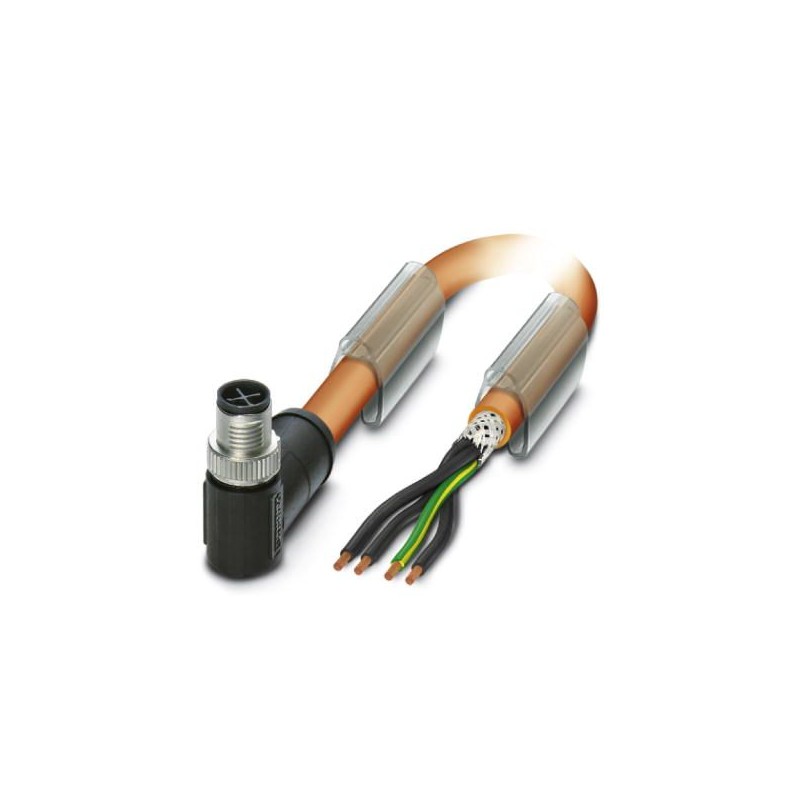

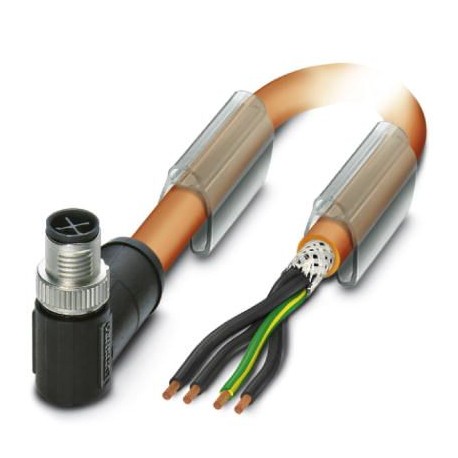

SAC-4P-MRS/10,0-PUR PE SH SCO 1424111 PHOENIX CONTACT Cavo Power, 4-poli, PUR senza alogenati, arancione RAL..
SAC-4P-M12MRS/10,0-PUR PE SH
1424111
PHOENIX_CONTACT
Cavo Power, 4-poli, PUR senza alogenati, arancione RAL 2003, opaco, schermata, Maschio angolato M12 SPEEDCON, Codifica S, su estremità conduttore libera, Lungh. cavo: 10 m, per corrente alternata fino a 12 A / 630 V
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Lungh. cavo | 10 m |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 12 A |
|---|---|
| Tensione di dimensionamento | 630 V |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| N. poli | 4 |
| Resistenza di isolamento | ≤ 10 GΩ |
| Codifica | S - Power |
| Norme/Disposizioni | Connettore M12 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Cicli di manovra | > 100 |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Cavo
| Tipo cavo | PUR senza alogenati arancione schermato |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | 9YSLC11Y-JZ |
| UL AWM Style | 20234 / 10492 (80 °C / 1000 V) |
| Sezione conduttore | 4x 1,5 mm² |
| Tensione di alimentazione AWG | 16 |
| Struttura conduttore tensione di alimentazione | 78x 0,15 mm |
| Diametro cavo incluso isolamento | ≤ 2,5 mm |
| Isolamento spessore parete | 0,4 mm |
| Colori filo | nero 1, nero 2, nero 3, verde/giallo |
| Cordatura intera | 4 fili ottimizzati twistati |
| Schermatura | Treccia di fili in rame stagnati, copertura di circa l'85 % |
| Guaina esterna, colore | arancio RAL 2003 |
| Spessore parete rivestimento esterno | 1,2 mm |
| Diametro esterno cavo D | 9,7 mm ±0,3 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 4000000 |
| Raggio di piegatura minima, inserto catene portacavi | 10 x D |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Sollecitazione di torsione | ± 25 °/m |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 10 MΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 13,3 Ω/km (a 20 °C) |
| Tensione nominale cavo | 1000 V AC |
| Tensione di prova cavo | 4260 V AC (5 min.) |
| Resistenza alla fiamma | secondo EN 60332-1-2 |
| secondo UL 1581 VW1 | |
| secondo CSA C 22.2 nr. 210-05 FT1 | |
| Assenza di alogeni | secondo VDE 0282-13 allegato C |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| secondo DIN EN 50363-10-2 | |
| Altra resistenza | resistente ai raggi UV |
| non aderente | |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -30 °C ... 90 °C (cavi, posa mobile) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1424111-SAC-4P-MRS/10,0-PUR PE SH SCO | 165 Kbytes |
|
