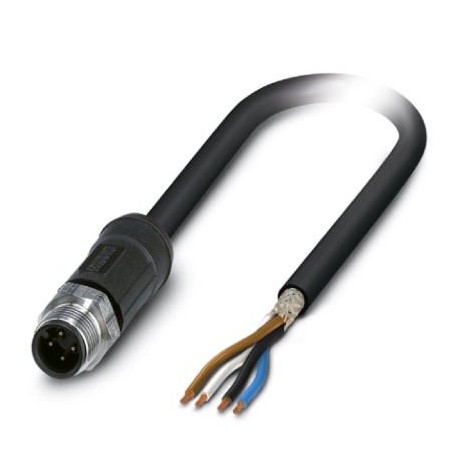

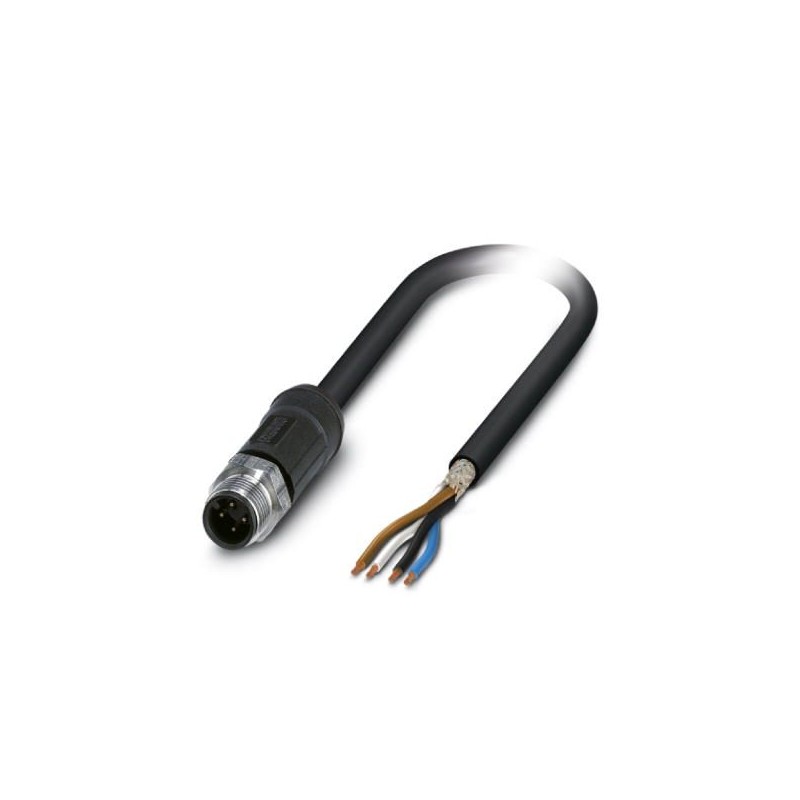

SAC-4P-M12MS/ 2,0-28X SH OD 1454121 PHOENIX CONTACT Cavo sensore-attuatore
SAC-4P-M12MS/ 2,0-28X SH OD
1454121
PHOENIX_CONTACT
Cavo sensore-attuatore
Cavo sensore/attuatore, a 4 poli, senza alogeni PE-X/PE-X, nero grigiastro RAL 7021, schermato, connettore maschio diritto M12, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 2 m, per applicazioni esterne, con zigrinatura in acciaio inox
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1454121 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJA - |
| Pagina catalogo | Pagina 154 (C_4_2013) |
| GTIN | 4046356568739 |
| Peso per pezzo (confezione esclusa) | 165,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (connettore / connecttore femmina) |
|---|---|
| -40 °C ... 85 °C (in caso di rapidi cambi di temperatura (secondo IEC 60512-11-4)) | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PP |
| Materiale impugnature | PP |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | FPM |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PE-X nero |
|---|---|
| Tipo cavo (sigla) | 28X |
| Abbreviazione cavi | Li2X2X-C-Vl-2X |
| Sezione conduttore | 4x 0,5 mm² (Linea del segnale) |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Diametro cavo incluso isolamento | 1,6 mm ±0,05 mm (Linea del segnale) |
| Isolamento spessore parete | ca. 0,3 mm (Isolamento fili) |
| ca. 0,7 mm (Guaina esterna) | |
| ca. 0,45 mm (rivestimento interno) | |
| Colori filo | marrone, bianco, blu, nero |
| Cordatura intera | 4 fili twistati longitudinalmente |
| Passo di cordatura cordatura intera | 108,8 mm |
| Schermatura | treccia di fili in rame |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Diametro esterno cavo D | 6,8 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 34 mm |
| Raggio di piegatura minimo, mobile | 68 mm |
| Numero dei cicli di piegatura | 1000000 |
| Raggio di piegatura | 68 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 74 kg/km |
| Guaina esterna, materiale | PE-X |
| Guaina interna materiale | PE-X |
| Materiale isolamento fili | PE-X |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 100 MΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 39 Ω/km (a 20 °C) |
| Capacità linea | ≤ 100 nF/km (Conduttore-conduttore, asimmetrico/a contatto) |
| ≤ 85 nF/km (Conduttore-conduttore, simmetrico/cavo quadripolare) | |
| ≤ 150 nF/km (Schermatura conduttori) | |
| Induttanza di linea | 0,64 mH/km (a 1 kHz) |
| 0,46 mH/km (con 10 MHz) | |
| Tensione nominale cavo | ≤ 300 V AC |
| Tensione di prova cavo | ≥ 3000 V AC |
| Caratteristiche particolari | reticolato |
| Resistenza alla fiamma | secondo DIN 60332-1-2 |
| secondo DIN EN 50266-2-5 | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV secondo DIN VDE 0276-605 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
| -15 °C ... 105 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | Sì |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -15 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
