PHOENIX_CONTACTCavi, sensore e attuatoriSAC-4P-M 8MS/ 0,3-PUR/M 8FSSH 1574580 PHOENIX CONTACT Cavo sensore-attuatore

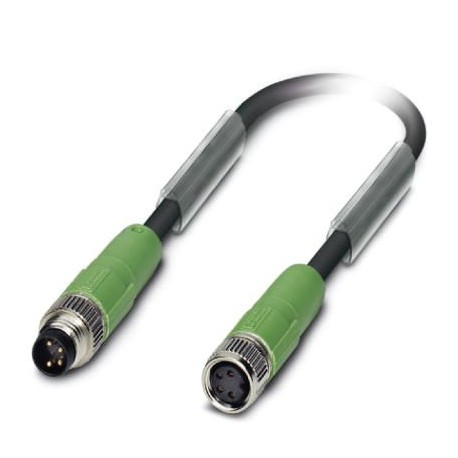

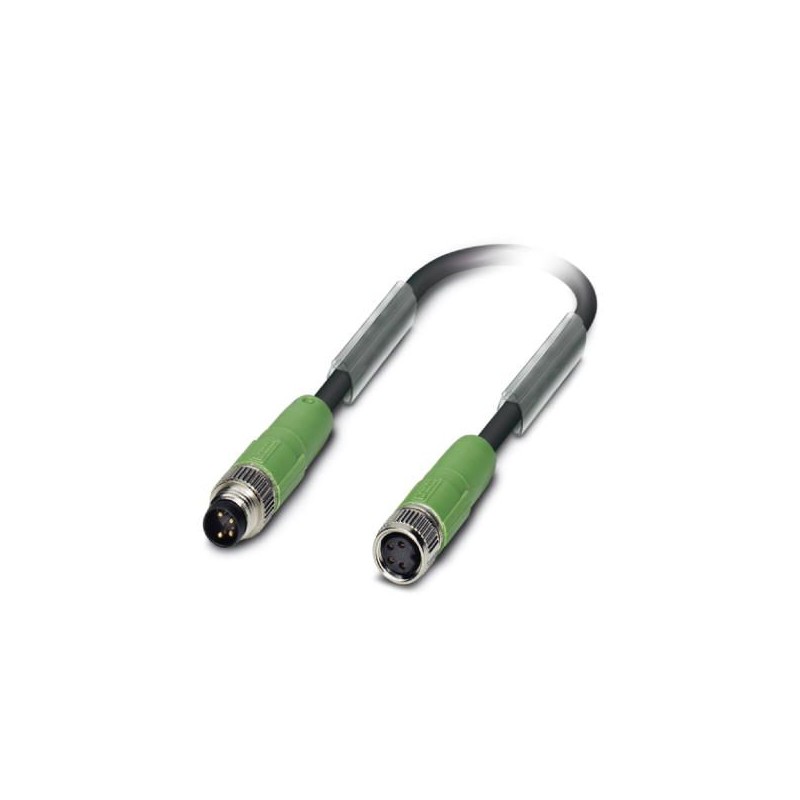

PHOENIX_CONTACT SAC-4P-M 8MS/ 0,3-PUR/M 8FSSH 1574580 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-4P-M 8MS/ 0,3-PUR/M 8FSSH 1574580 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-4P-M 8MS/ 0,3-PUR/M 8FSSH

Codice: 1574580

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, a 4 poli senza alogeni, schermato, connettore diritto M8, codifica: A, fino a M8 femmina diritto, lunghezza cavo: 0,3 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 27,17 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione1574580
Pezzi/conf.1 PZ
Sales keyBF1BJA -
Pagina catalogoPagina 205 (C_2_2017)
GTIN4046356427821
Peso per pezzo (confezione esclusa)23,800 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo0,3 m

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
Grado di protezioneIP65
IP67

Generalità

Corrente di dimensionamento a 40 ℃4 A
Tensione di dimensionamento48 V AC
60 V DC
N. poli4
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Norme/DisposizioniConnettore M8 IEC 61076-2-104
Segnalazione statoNo
Circuito/componente di protezionesenza circuito
Categoria di sovratensioneII
Grado d'inquinamento3
Cicli di manovra≥ 100
Coppia di serraggio0,2 Nm (Connettori M8)

Materiale

Classe di combustibilità a norma UL 94HB
Materiale contattoCuSn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneNBR

Normative e prescrizioni

Definizione normaConnettore M8
Norme/DisposizioniIEC 61076-2-104
Classe di combustibilità a norma UL 94HB

Cavo

Tipo cavoPUR senza alogenati nero
Tipo cavo (sigla)PUR
Abbreviazione caviLiF9YC11Y
UL AWM Style20549
Sezione conduttore4x 0,25 mm² (Linea del segnale)
Linea segnale AWG24
Struttura conduttore segnale linea32x 0,10 mm
Diametro cavo incluso isolamento1,17 mm ±0,02 mm (Linea del segnale)
Isolamento spessore parete≥ 0,21 mm (Isolamento fili)
ca. 0,5 mm (Guaina esterna)
Colori filomarrone, bianco, blu, nero
Cordatura intera4 fili twistati longitudinalmente
Schermaturatreccia di fili in rame
Copertura schermata ottica80 %
Guaina esterna, coloregrigio-nero RAL 7021
Diametro esterno cavo D4,7 mm ±0,15 mm
Raggio di piegatura minimo, fisso24 mm
Raggio di piegatura minimo, mobile48 mm
Numero dei cicli di piegatura10000000
Raggio di piegatura48 mm
Corsa di posizionamento10 m
Velocità di posizionamento3 m/s
Accelerazione10 m/s²
Peso del cavo31 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPP
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 100 GΩ*km (a 20 °C)
resistenza del conduttoremax. 78 Ω/km (a 20 °C)
Tensione nominale cavo≤ 300 V
Tensione di prova cavo≥ 3000 V
Caratteristiche particolariper catena portacavi
privo di silicone
senza sostanze impregnate di vernice
Resistenza alla fiammasecondo UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Resistenza all'idrolisi e ai microbi
resistente ai raggi UV secondo DIN EN ISO 4892-2-A
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (cavi, posa mobile)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1574580 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicafemmina (presa)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica0.3 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1574580-SAC-4P-M 8MS/ 0,3-PUR/M 8FSSH
155 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
57 Mbytes
