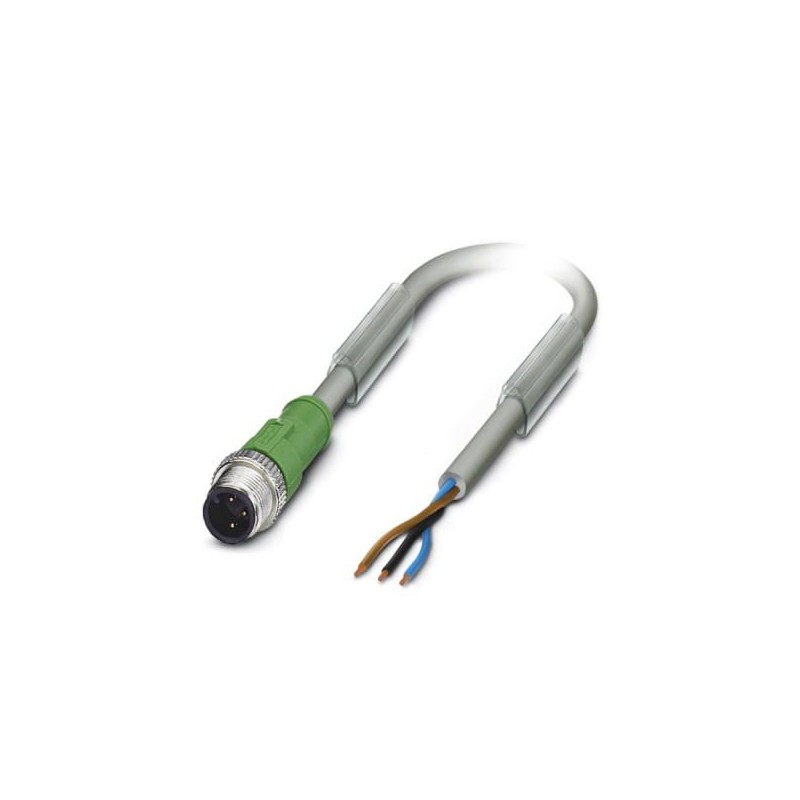

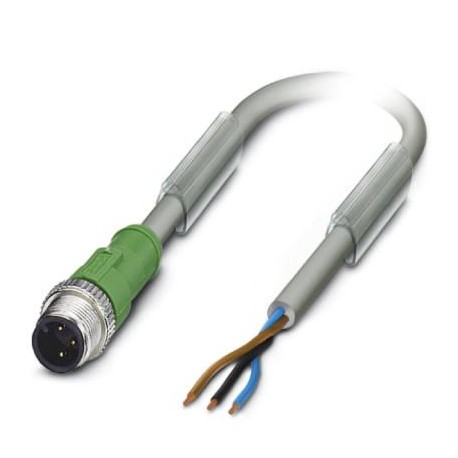

SAC-3P-M12MS/10,0-800 1456763 PHOENIX CONTACT Cavo sensore-attuatore
SAC-3P-M12MS/10,0-800
1456763
PHOENIX_CONTACT
Cavo sensore-attuatore
Cavo sensore/attuatore, a 3 poli, senza alogeni, resistente alle scintille a saldare, altamente flessibile, grigio RAL 7001, connettore maschio diritto M12, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 10 m, per robotica e catene portacavi
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1456763 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CBA - |
| Pagina catalogo | Pagina 198 (C_2_2017) |
| GTIN | 4046356593120 |
| Peso per pezzo (confezione esclusa) | 287,900 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 250 V AC |
| 250 V DC | |
| N. poli | 3 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Nota | Grazie alla robusta guaina esterna, questo cavo deve essere spelato solo in passi da 5 cm. |
|---|---|
| Tipo cavo | PUR altamente flessibile grigio |
| Tipo cavo (sigla) | 800 |
| Abbreviazione cavi | Li12Y11Y-HF |
| UL AWM Style | 20233 |
| Sezione conduttore | 3x 0,34 mm² (Linea del segnale) |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Diametro cavo incluso isolamento | 1,3 mm ±0,05 mm (Linea del segnale) |
| Colori filo | marrone, blu, nero |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Guaina esterna, colore | grigio RAL 7001 |
| Diametro esterno cavo D | 4,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 10000000 |
| Raggio di piegatura minima, inserto catene portacavi | 7,5 x D |
| Corsa di posizionamento | 5 m |
| Velocità di posizionamento | 3,3 m/s |
| Accelerazione | 5 m/s² |
| Numero dei cicli di piegatura | 15000000 |
| Raggio di piegatura | 50 mm |
| Corsa di posizionamento | 0,9 m |
| Velocità di posizionamento | 5 m/s |
| Accelerazione | 30 m/s² |
| Sollecitazione di torsione | ± 360 °/m (1 000 000 cicli di torsione) |
| Peso del cavo | 28,3 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PES |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 20 MΩ*km |
| resistenza del conduttore | ca. 53 Ω/km |
| Tensione nominale cavo | 300 V |
| Tensione di prova cavo | 2000 V |
| Caratteristiche particolari | Guaina del cavo resistente alle scintille di saldatura, riciclabile, opaca, a bassa adesione, resistente all'abrasione, alla fiamma e autoestinguente |
| senza silicone e cadmio | |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| secondo UL 758/1581 VW-1 | |
| secondo UL 758/1581 FT1 | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | secondo HD 22.10 |
| a norma DIN EN 60811-404 (guaina esterna) | |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| privo di silicone | |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -30 °C ... 90 °C (cavi, posa mobile) | |
| fino a 120 °C (per 3000 h) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -25 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 250 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1456763-SAC-3P-M12MS/10,0-800 | 141 Kbytes |
|
