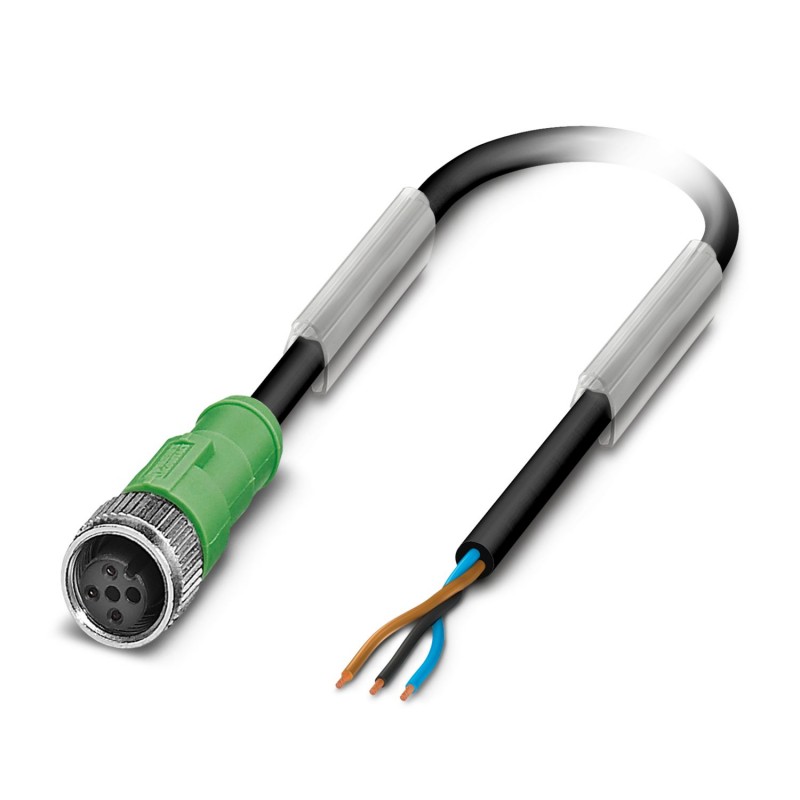

PHOENIX_CONTACT SAC-3P-3,0-PUR/M12FS 1694499 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-3P- 3,0-PUR/M12FS 1694499 PHOENIX CONTACT Cavo sensore-attuatore

Riferimento: SAC-3P-3,0-PUR/M12FS

Codice: 1694499

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo sensore-attuatore
Cavo sensore/attuatore, a 3 poli, PUR senza alogeni, nero grigiastro RAL 7021, estremità libera del cavo, fino a Collegamento diritto femmina M12, codifica: A, lunghezza del cavo: 3 m
Cavo sensore/attuatore, 3-poli, PUR senza alogenati, grigio-nero RAL 7021, estremità conduttore libera, su Connettore femmina diritto M12, codifica: A, lunghezza cavo: 3 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 12,42 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Caratteristiche articolo
Tipo di prodottoCavo sensore/attuatore
ApplicazioneStandard
Numero di poli3
Numero uscite cavi1
Schermatono
CodificaA
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado d'inquinamento3

Indicazioni materiale
Classe di combustibilità a norma UL 94HB
Materiale guarnizioneNBR
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale contattoCuSn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale connessione a vitePressogetto di zinco, nichelato

Caratteristiche elettriche
Resistenza di isolamento≥ 100 MΩ
Tensione nominale UN250 V AC
250 V DC
Corrente nominale IN4 A
Tensione di prova2500 V AC

Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 100

Segnalazione
Segnalazione statono
Indicazione di stato disponibileNo

Dati di collegamento
Connessione conduttori
Coppia di serraggio0,4 Nm (Connettore M12)

Connettori
Connessione 1
Tipoestremità conduttore libera
Connessione 2
TipoConnettore femmina diritto M12
Numero di poli3
Tipo di codificaA

Cavo / linea
Lunghezza cavo3 m
PUR senza alogenati nero [PUR]
Disegno quotatoskgudpxkry.jpg
Peso della linea23 kg/km
UL AWM Style20549
Numero di poli3
Schermatono
Tipo di cavoPUR senza alogenati nero [PUR]
Struttura conduttore segnale linea42x 0,10 mm
Linea segnale AWG22
Sezione del conduttore3x 0,34 mm² (Linea del segnale)
Diametro filo con guaina isolante1,27 mm ±0,02 mm (Linea del segnale)
Diametro esterno conduttore3,85 mm ±0,15 mm
Guaina esterna, materialePUR
Guaina esterna, coloregrigio-nero RAL 7021
Materiale conduttoreFilo Cu nudo
Materiale, isolamento filiPP
Conduttore singolo, coloremarrone, blu, nero
Isolamento spessore parete≥ 0,21 mm (Isolamento fili)
ca. 0,50 mm (Guaina esterna)
Cordatura intera3 fili twistati longitudinalmente
Resistenza del conduttore max.max. 58 Ω/km (a 20 °C)
Resistenza di isolamento≥ 100 GΩ*km (a 20 °C)
Tensione nominale cavi≤ 300 V
Tensione di prova≥ 3000 V
Raggio di piegatura minimo, fisso19 mm
Raggio di piegatura minimo, mobile38 mm
Capacità di carico dinamica (flessione)Cicli di piegatura, massimo: 10000000, Raggio di piegatura: 38 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s²
Assenza di alogenisecondo DIN VDE 0472 Parte 815
Resistenza alla fiammasecondo UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Resistenza all'olioa norma DIN EN 60811-2-1
Altra resistenzaOttima resistenza contro acidi, liscivie e solventi
Resistenza all'idrolisi e ai microbi
resistente ai raggi UV (secondo DIN EN ISO 4892-2-A)
Caratteristiche particolariper catena portacavi
privo di silicone
senza sostanze impregnate di vernice
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-25 °C ... 80 °C (Cavi, posa mobile)

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP65
IP67
IP68
Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)

Normative e prescrizioni
Definizione normaConnettore M12
Norme/disposizioniIEC 61076-2-101

ETIM for 1694499 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM12
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicafemmina (presa)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica3 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica250 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
