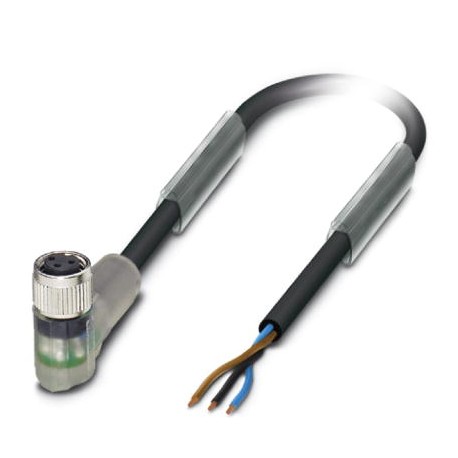

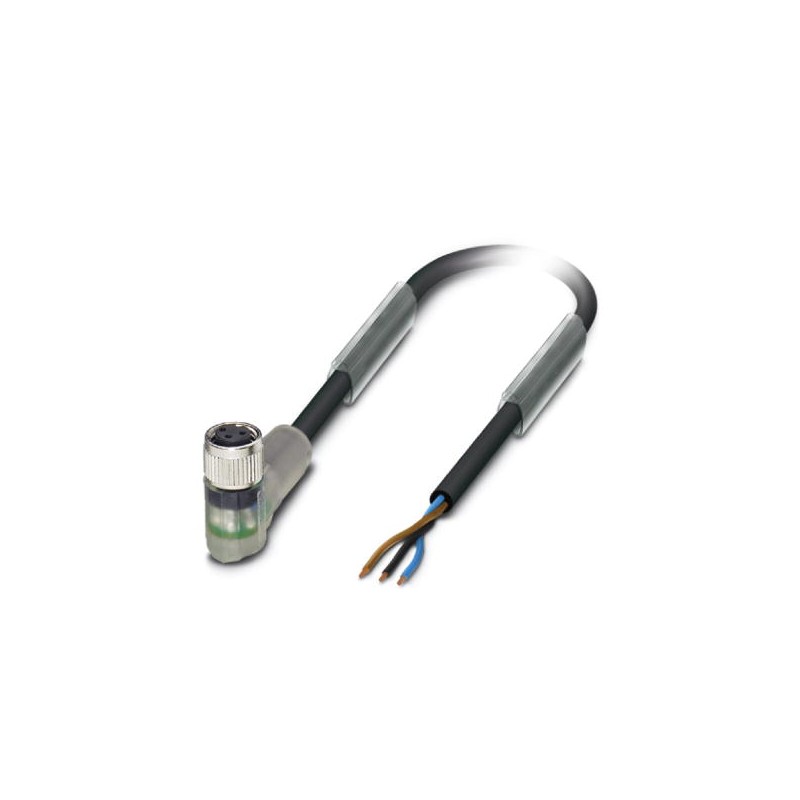

SAC-3P- 1,5-PUR/M 8FR-2L 1671069 PHOENIX CONTACT Cavo sensore-attuatore
Riferimento: SAC-3P-1,5-PUR/M 8FR-2L
Codice: 1671069
Produttore: PHOENIX_CONTACT
Descrizione:
Cavo sensore-attuatore
Cavo sensore/attuatore, a 3 poli, PUR senza alogeni, nero grigiastro RAL 7021, estremità libera del cavo, fino a connettore angolato M8 femmina, con 2 LED, lunghezza del cavo: 1,5 m
Categorie:
- sensori > Cavo sensore-attuatore confezionato
- PHOENIX_CONTACT > Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1671069 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1BBA - |
| Pagina catalogo | Pagina 194 (C_2_2017) |
| GTIN | 4017918134914 |
| Peso per pezzo (confezione esclusa) | 31,800 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 24 V |
| 24 V DC | |
| N. poli | 3 |
| Colore maniglie | trasparente |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M8 IEC 61076-2-104 |
| Segnalazione stato | 2 LED |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,2 Nm (Connettori M8) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M8 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-104 |
| Classe di combustibilità a norma UL 94 | HB |
Cavo
| Tipo cavo | PUR senza alogenati nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 3x 0,25 mm² |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Diametro cavo incluso isolamento | 1,17 mm ±0,02 mm |
| Isolamento spessore parete | ≥ 0,21 mm (Isolamento fili) |
| Colori filo | marrone, blu, nero |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Passo di cordatura cordatura intera | 40 mm |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Spessore parete rivestimento esterno | ca. 0,5 mm |
| Diametro esterno cavo D | 3,6 mm ±0,15 mm |
| Raggio di piegatura minimo, fisso | 18 mm |
| Raggio di piegatura minimo, mobile | 36 mm |
| Numero dei cicli di piegatura | 10000000 |
| Raggio di piegatura | 44 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Peso del cavo | 18 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | ≥ 100 GΩ*km (a 20 °C) |
| resistenza del conduttore | ≤ 78 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V |
| Tensione di prova cavo | ≥ 3000 V |
| Caratteristiche particolari | per catena portacavi |
| privo di silicone | |
| senza sostanze impregnate di vernice | |
| Resistenza alla fiamma | secondo UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Resistenza all'idrolisi e ai microbi |
| Ottima resistenza contro acidi, liscivie e solventi | |
| resistente all'acqua marina | |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
ETIM for 1671069 Sensori (EC001855)
Nome caratteristica
Valore caratteristica
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM8
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicafemmina (presa)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicapiegato ad angolo
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica1.5 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicatipo di cavo (EF000081)
Valore caratteristicaa più fili
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaCuSn
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-25 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica24 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
