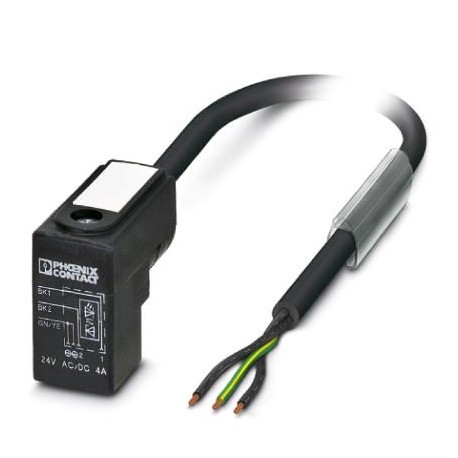

SAC-3P-10,0-PUR/CI-1L-Z 1435713 PHOENIX CONTACT Cavo sensore-attuatore
SAC-3P-10,0-PUR/CI-1L-Z
1435713
PHOENIX_CONTACT
Cavo sensore-attuatore
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1435713 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1DFA - |
| Pagina catalogo | Pagina 234 (C_2_2017) |
| GTIN | 4046356413954 |
| Peso per pezzo (confezione esclusa) | 290,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lungh. cavo | 10 m |
|---|---|
| Lunghezza di spelatura dell'estremità libera | 50 mm |
| Vite centrale connettore per valvole | M3 x 29 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 85 °C (connettore per valvole) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 4 A |
|---|---|
| Tensione di dimensionamento | 24 V AC |
| 24 V DC | |
| N. poli | 3 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Norme/Disposizioni | Connettori per valvole EN 175301-803 |
| Segnalazione stato | 1 LED |
| Circuito/componente di protezione | Diodo Z |
| Potenza impulso Wmax | 40 W (a 100 µs impulso quadrato) |
| Tensione della polarità | 70 V (a corrente costante di 2 mA) |
| Tensione di blocco | 50 V |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,6 Nm (Connettori per valvole) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale dei contatti del connettore per valvole | CuSn |
| Materiale superficie contatti connettore per valvole | Sn |
| Materiale inserto portacontatti connettore per valvola | PA 6.6 |
| Materiale custodia connettori per valvole | TPU |
| Materiale guarnizione | TPU (Guarnizione stampata a iniezione) |
Normative e prescrizioni
| Definizione norma | Connettori per valvole |
|---|---|
| Norme/Disposizioni | EN 175301-803 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | PUR senza alogenati nero |
|---|---|
| Tipo cavo (sigla) | PUR |
| Abbreviazione cavi | Li9Y11Y-HF |
| UL AWM Style | 20549 |
| Sezione conduttore | 3x 0,5 mm² |
| Linea segnale AWG | 20 |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Diametro cavo incluso isolamento | 1,5 mm ±0,05 mm (Linea del segnale) |
| Colori filo | nero 1, nero 2, verde/giallo |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Diametro esterno cavo D | 4,5 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 22,5 mm |
| Numero dei cicli di piegatura | 15000000 |
| Raggio di piegatura | 50 mm |
| Corsa di posizionamento | 0,9 m |
| Velocità di posizionamento | 5 m/s |
| Accelerazione | 30 m/s² |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | min. 20 MΩ*km |
| resistenza del conduttore | 39 Ω/km (a 20 °C) |
| Tensione nominale cavo | ≤ 300 V |
| Tensione di prova cavo | ≥ 1200 V |
| Resistenza alla fiamma | secondo DIN VDE 0482 |
| secondo DIN EN 50265-2-1 | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Altra resistenza | notevole resistenza all'olio |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
