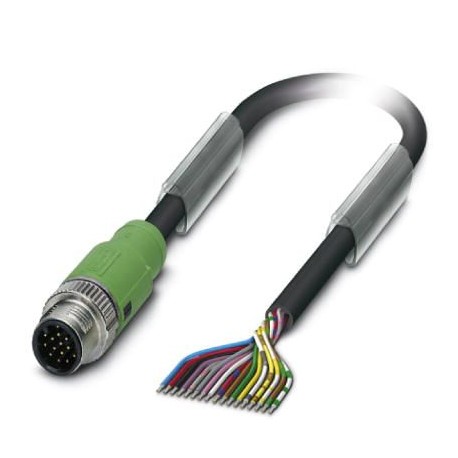

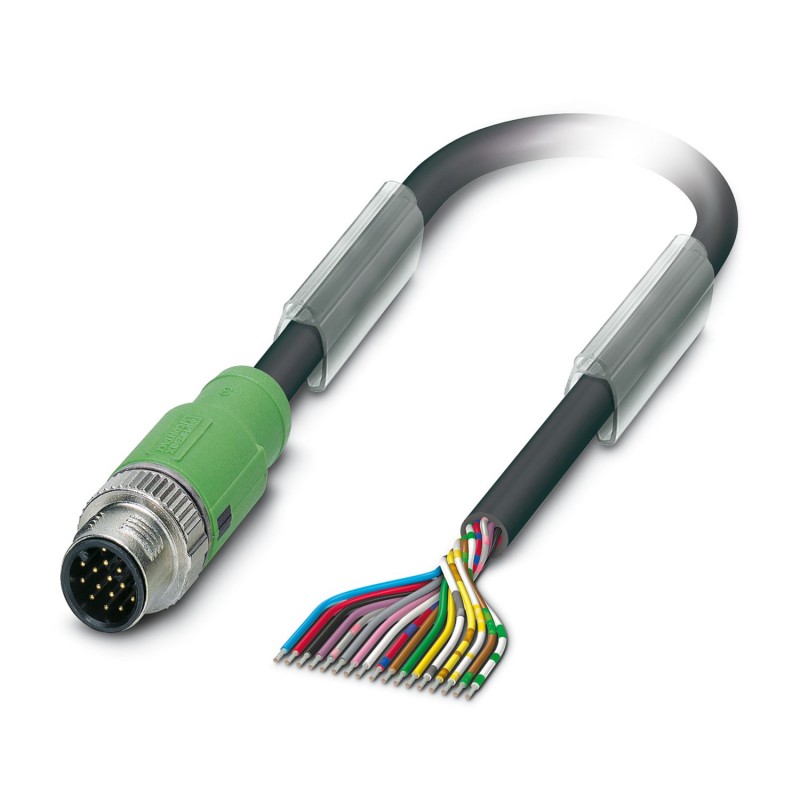

SAC-17P-MS/10,0-PUR SCO 1430721 PHOENIX CONTACT Cavo sensore-attuatore
SAC-17P-MS/10,0-PUR SCO
1430721
PHOENIX_CONTACT
Cavo sensore-attuatore
Cavo sensore/attuatore, 17 poli senza alogeni, connettore diritto M12, codifica: A SPEEDCON, all'estremità libera del cavo, lunghezza del cavo: 10 m
Cavo sensore/attuatore, 17 poli, PUR senza alogeni, nero RAL 9005, connettore diritto M12 SPEEDCON, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 10 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1430721 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CGA - |
| Pagina catalogo | Pagina 218 (C_2_2017) |
| GTIN | 4046356456531 |
| Peso per pezzo (confezione esclusa) | 718,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 1,5 A |
|---|---|
| Tensione di dimensionamento | 30 V AC |
| 30 V DC | |
| N. poli | 17 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Segnalazione stato | No |
| Circuito/componente di protezione | senza circuito |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Resistenza all'olio | DIN VDE 0472 T.803, tipo di prova B |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma VDE 0282 parte 10 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Sezione conduttore | 17x 0,14 mm² (Linea del segnale) |
|---|---|
| Linea segnale AWG | 26 |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Diametro cavo incluso isolamento | 1 mm ±0,05 mm (Linea del segnale) |
| Colori filo | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso, nero, viola, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone, bianco/grigio |
| Cordatura intera | 17 fili in posizioni twistati |
| Guaina esterna, colore | nero RAL 9005 |
| Diametro esterno cavo D | 8 mm |
| Numero dei cicli di piegatura | 4000000 |
| Raggio di piegatura | 60 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 10 m/s² |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PP |
| Materiale conduttore | Filo Cu stagnato |
| resistenza del conduttore | 142 Ω/km |
| Caratteristiche particolari | superficie non aderente |
| Resistenza all'olio | DIN VDE 0472 T.803, tipo di prova B |
| Altra resistenza | Resistenza all'idrolisi e ai microbi a norma VDE 0282 parte 10 |
| resistente ai raggi UV secondo DIN EN ISO 4892-2-A | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (cavi, posa mobile) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 17 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | altro |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuZn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| corrente nominale In (EF008250) | 1.5 A |
| tensione nominale (EF000228) | 30 V |
| grado di protezione (IP) (EF005474) | IP65 |
