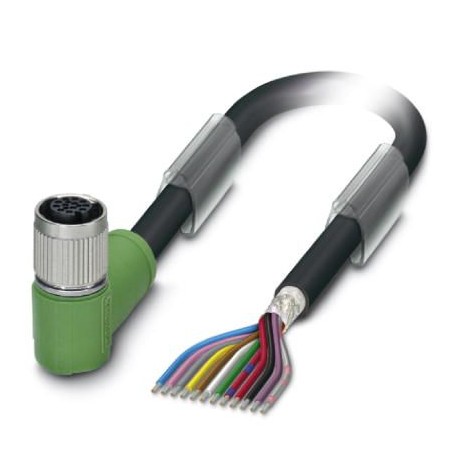

SAC-12P-10,0-35T/FR SH SCO 1430190 PHOENIX CONTACT Cavo sensore-attuatore
SAC-12P-10,0-35T/FR SH SCO
1430190
PHOENIX_CONTACT
Cavo sensore-attuatore
Cavo sensore/attuatore, 12 poli, schermato, estremità cavo libera, fino a femmina a gomito M12, codifica: A SPEEDCON, lunghezza cavo: 10 m
Cavo sensore/attuatore, 12-poli, PUR/PVC, nero RAL 9005, schermata, estremità conduttore libera, su Connettore femmina angolato M12 SPEEDCON, codifica: A, lunghezza cavo: 10 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo sensore/attuatore |
| Applicazione | Standard |
| Numero di poli | 12 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 1,5 A |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Connessione conduttori | |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
| Connessione 1 | |
| Tipo | estremità conduttore libera |
| Connessione 2 | |
| Tipo | Connettore femmina angolato M12 SPEEDCON |
| Numero di poli | 12 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Lunghezza cavo | 10 m |
| PUR/PVC nero Twisted Pair [35T] | |
| Disegno quotato |  |
| Peso della linea | 87 kg/km |
| UL AWM Style | 20233 / 1061 (80 °C / 300 V) |
| Numero di poli | 12 |
| Schermato | sì |
| Tipo di cavo | PUR/PVC nero Twisted Pair [35T] |
| Struttura conduttore segnale linea | 18x 0,10 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 12x 0,14 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1 mm ±0,05 mm (Linea del segnale) |
| Diametro esterno conduttore | 8,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | bianco-marrone, verde-giallo, grigio-rosa, blu-rosso, nero-viola, grigio/rosa-rosso/blu |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 6 paia intorno ai riempitori verso l'anima |
| Copertura schermata ottica | 85 % |
| Resistenza del conduttore max. | ≤ 142 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 10 MΩ*km (a 20 °C) |
| Tensione nominale cavi | 42 V AC |
| Tensione di prova | 1500 V AC |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 43 mm |
| Raggio di piegatura minimo, mobile | 85 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 2000000, Raggio di piegatura: 85 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Resistenza alla fiamma | secondo DIN EN 60332-1-2 |
| secondo VW-1 | |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Resistenza all'idrolisi e ai microbi (a norma EN 50396) |
| Caratteristiche particolari | per catena portacavi |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 85 °C (connettore / connecttore femmina) |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 12 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | piegato ad angolo |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| tipo di cavo (EF000081) | a più fili |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuZn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -5 °C |
| corrente nominale In (EF008250) | 1.5 A |
| tensione nominale (EF000228) | 30 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1430190-SAC-12P-10,0-35T/FR SH SCO | 155 Kbytes |
|
