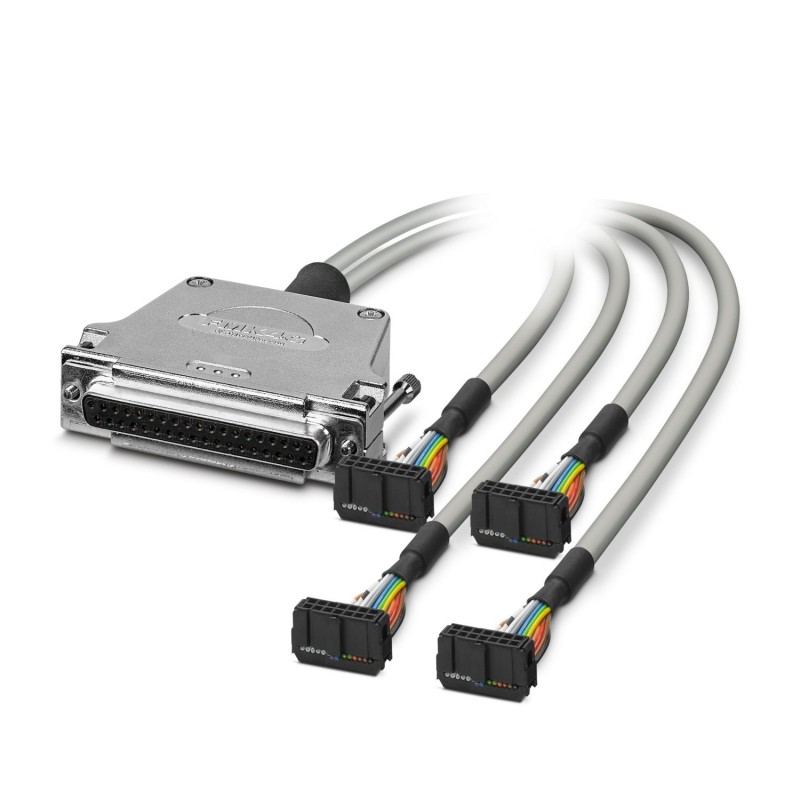

CABLE-D37-M2,5/4X14/100/Y81P-O 2302489 PHOENIX CONTACT Cavi
CABLE-D37-M2,5/4X14/100/Y81P-O
2302489
PHOENIX_CONTACT
Cavi
Cavo tondo già pronto; controllo: Mitsubishi Electric MELSEC Q (Y81P); Collegamento 1: Collegamento femmina D-SUB (1x 37 poli); collegamento 2: collegamento IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 1 m
Cavo intestato; controllore: Mitsubishi Electric MELSEC Q (Y81P); connessione 1: Connettore femmina D-SUB (1x 37-poli); connessione 2: IDC/FLK conduttore femmina (4x 14-poli); lunghezza cavo: 1 m
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Stato di manutenzione dei dati | |
| Revisione articolo | 05 |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A (allo stato non arrotolato, vedi declassamento) |
| Corrente (per circuito, 70 °C) | ≤ 0,6 A (allo stato non arrotolato, vedi declassamento) |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QY81P |
| Lunghezza cavo | 1 m |
| 14X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 14 |
| Schermato | no |
| Tipo di cavo | 14X0.14 [PVC] |
| Tipo di conduttore | Cavo intestato |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 14x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 6,40 mm ±0,4 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 55 mm |
| Raggio di piegatura minimo, mobile | 104 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Versione di cavi | Cavo sezionatore per quattro moduli |
| Codice colore | |
| nero | D-SUB37 (1) = IDC/FLK14-1 (1) |
| marrone | D-SUB37 (20) = IDC/FLK14-1 (2) |
| rosso | D-SUB37 (2) = IDC/FLK14-1 (3) |
| arancione | D-SUB37 (21) = IDC/FLK14-1 (4) |
| giallo | D-SUB37 (3) = IDC/FLK14-1 (5) |
| verde | D-SUB37 (22) = IDC/FLK14-1 (6) |
| blu | D-SUB37 (4) = IDC/FLK14-1 (7) |
| viola | D-SUB37 (23) = IDC/FLK14-1 (8) |
| grigio | D-SUB37 (17) = IDC/FLK14-1 (9) |
| bianco | D-SUB37 (19) = IDC/FLK14-1 (10) |
| bianco-nero | D-SUB37 (18) = IDC/FLK14-1 (11) |
| bianco-marrone | D-SUB37 (36) = IDC/FLK14-1 (13) |
| nero | D-SUB37 (5) = IDC/FLK14-2 (1) |
| marrone | D-SUB37 (24) = IDC/FLK14-2 (2) |
| rosso | D-SUB37 (6) = IDC/FLK14-2 (3) |
| arancione | D-SUB37 (25) = IDC/FLK14-2 (4) |
| giallo | D-SUB37 (7) = IDC/FLK14-2 (5) |
| verde | D-SUB37 (26) = IDC/FLK14-2 (6) |
| blu | D-SUB37 (8) = IDC/FLK14-2 (7) |
| viola | D-SUB37 (27) = IDC/FLK14-2 (8) |
| grigio | D-SUB37 (17) = IDC/FLK14-2 (9) |
| bianco | D-SUB37 (19) = IDC/FLK14-2 (10) |
| bianco-nero | D-SUB37 (18) = IDC/FLK14-2 (11) |
| bianco-marrone | D-SUB37 (36) = IDC/FLK14-2 (13) |
| nero | D-SUB37 (9) = IDC/FLK14-3 (1) |
| marrone | D-SUB37 (28) = IDC/FLK14-3 (2) |
| rosso | D-SUB37 (10) = IDC/FLK14-3 (3) |
| arancione | D-SUB37 (29) = IDC/FLK14-3 (4) |
| giallo | D-SUB37 (11) = IDC/FLK14-3 (5) |
| verde | D-SUB37 (30) = IDC/FLK14-3 (6) |
| blu | D-SUB37 (12) = IDC/FLK14-3 (7) |
| viola | D-SUB37 (31) = IDC/FLK14-3 (8) |
| grigio | D-SUB37 (17) = IDC/FLK14-3 (9) |
| bianco | D-SUB37 (37) = IDC/FLK14-3 (10) |
| bianco-nero | D-SUB37 (18) = IDC/FLK14-3 (11) |
| bianco-marrone | D-SUB37 (36) = IDC/FLK14-3 (13) |
| nero | D-SUB37 (13) = IDC/FLK14-4 (1) |
| marrone | D-SUB37 (32) = IDC/FLK14-4 (2) |
| rosso | D-SUB37 (14) = IDC/FLK14-4 (3) |
| arancione | D-SUB37 (33) = IDC/FLK14-4 (4) |
| giallo | D-SUB37 (15) = IDC/FLK14-4 (5) |
| verde | D-SUB37 (34) = IDC/FLK14-4 (6) |
| blu | D-SUB37 (16) = IDC/FLK14-4 (7) |
| viola | D-SUB37 (35) = IDC/FLK14-4 (8) |
| grigio | D-SUB37 (17) = IDC/FLK14-4 (9) |
| bianco | D-SUB37 (37) = IDC/FLK14-4 (10) |
| bianco-nero | D-SUB37 (18) = IDC/FLK14-4 (11) |
| bianco-marrone | D-SUB37 (36) = IDC/FLK14-4 (13) |
| Connessione 1 | |
| Attacco a norma | IEC 60807-2 |
| DIN 41652 | |
| Collegamento | Connettore femmina D-SUB |
| Filettatura | M2,5 |
| Numero collegamenti | 1 |
| Numero di poli | 37 |
| Coppia di serraggio | 0,2 Nm |
| Cicli di manovra | > 200 |
| Passo | 2,77 mm |
| Connessione 2 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
