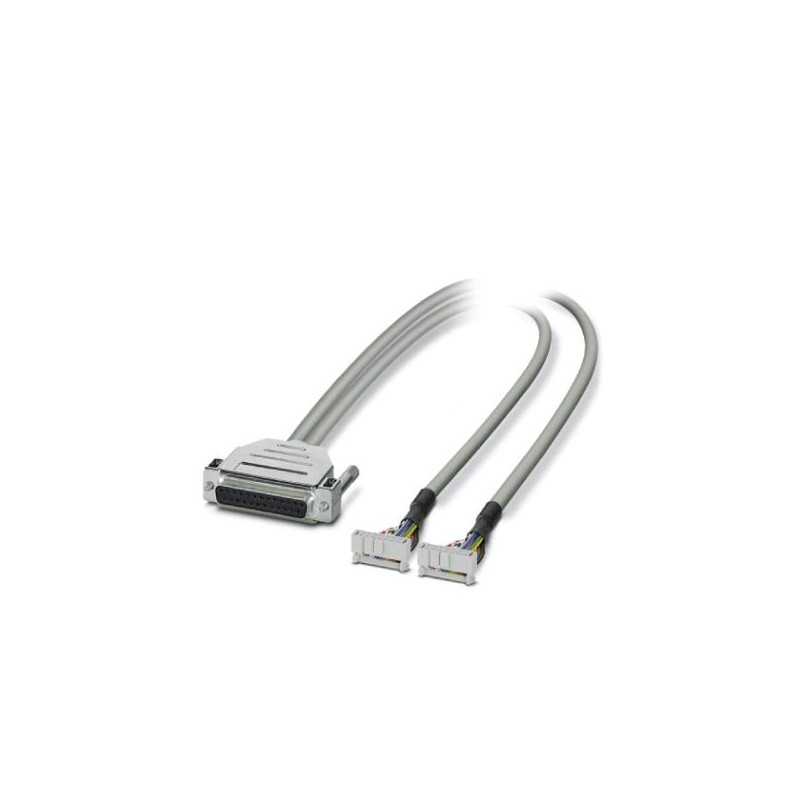

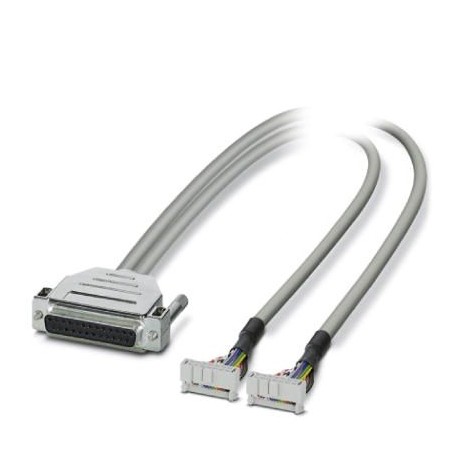

CABLE-D25SUB/B/2X14/300/TU812 2304665 PHOENIX CONTACT Cavi
CABLE-D25SUB/B/2X14/300/TU812
2304665
PHOENIX_CONTACT
Cavi
Cavo tondo già pronto; controllo: ABB S800 I/O; Collegamento 1: Collegamento femmina D-SUB (1x 25 poli); Collegamento 2: Collegamento IDC/FLK femmina (2x 14 poli); Lunghezza del cavo: 3 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2304665 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2151 - |
| Pagina catalogo | Pagina 471 (C_5_2017) |
| GTIN | 4017918951344 |
| Peso per pezzo (confezione esclusa) | 382,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Amperaggio per conduttore max. | 1 A |
| Resistenza del conduttore max. | 0,16 Ω/m |
| Lungh. cavo | 3 m |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Conduttore singolo, sezione [AWG] | 26 |
| Struttura conduttore: Numero fili: | 7 |
| Conduttore singolo, materiale | stagnati Cu |
| Diametro esterno | 6,3 mm |
| Cavo, confezionamento | Connessione a perforazione d'isolante, EC 60352-4/DIN EN 60352-4 |
| Schermatura | no |
Dati tecnico-ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Resistenza alla fiamma | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Connettori 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 2 |
| N. poli | 14 |
| Passo | 2,54 mm |
Connettori 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore femmina D-SUB |
| Numero collegamenti | 1 |
| N. poli | 25 |
| Canali collegabili | 16 |
Controllore supportato
| Controllore | ABB S800 I/O |
|---|---|
| - scheda I/O adatta | DI810 |
| DI811 | |
| DI814 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DI885 | |
| DO810 | |
| DO814 | |
| DO818 | |
| DO840 |
Codice colore
| Connettore 1 = connettore 2 (opzionale) = colore conduttore | D-SUB25 (1) = IDC/FLK14-1 (9) = grigio |
|---|---|
| D-SUB25 (2) = IDC/FLK14-1 (10) = bianco | |
| D-SUB25 (3) = IDC/FLK14-1 (1) = nero | |
| D-SUB25 (4) = IDC/FLK14-1 (3) = rosso | |
| D-SUB25 (5) = IDC/FLK14-1 (5) = giallo | |
| D-SUB25 (6) = IDC/FLK14-1 (7) = blu | |
| D-SUB25 (7) = IDC/FLK14-2 (1) = nero | |
| D-SUB25 (8) = IDC/FLK14-2 (3) = rosso | |
| D-SUB25 (9) = IDC/FLK14-2 (5) = giallo | |
| D-SUB25 (10) = IDC/FLK14-2 (7) = blu | |
| D-SUB25 (11) = IDC/FLK14-2 (9) = grigio | |
| D-SUB25 (12) = IDC/FLK14-2 (10) = bianco | |
| D-SUB25 (14) = IDC/FLK14-1 (11) = bianco-nero | |
| D-SUB25 (15) = IDC/FLK14-1 (12) = bianco-marrone | |
| D-SUB25 (16) = IDC/FLK14-1 (2) = marrone | |
| D-SUB25 (17) = IDC/FLK14-1 (4) = arancione | |
| D-SUB25 (18) = IDC/FLK14-1 (6) = verde | |
| D-SUB25 (19) = IDC/FLK14-1 (8) = viola | |
| D-SUB25 (20) = IDC/FLK14-2 (2) = marrone | |
| D-SUB25 (21) = IDC/FLK14-2 (4) = arancione | |
| D-SUB25 (22) = IDC/FLK14-2 (6) = verde | |
| D-SUB25 (23) = IDC/FLK14-2 (8) = viola | |
| D-SUB25 (24) = IDC/FLK14-2 (11) = bianco-nero | |
| D-SUB25 (25) = IDC/FLK14-2 (12) = bianco-marrone |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 3 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 25 |
