CABLE-D15SUB/B/S/400/KONFEK/S 2302104 PHOENIX CONTACT Cavi
CABLE-D15SUB/B/S/400/KONFEK/S
2302104
PHOENIX_CONTACT
Cavi

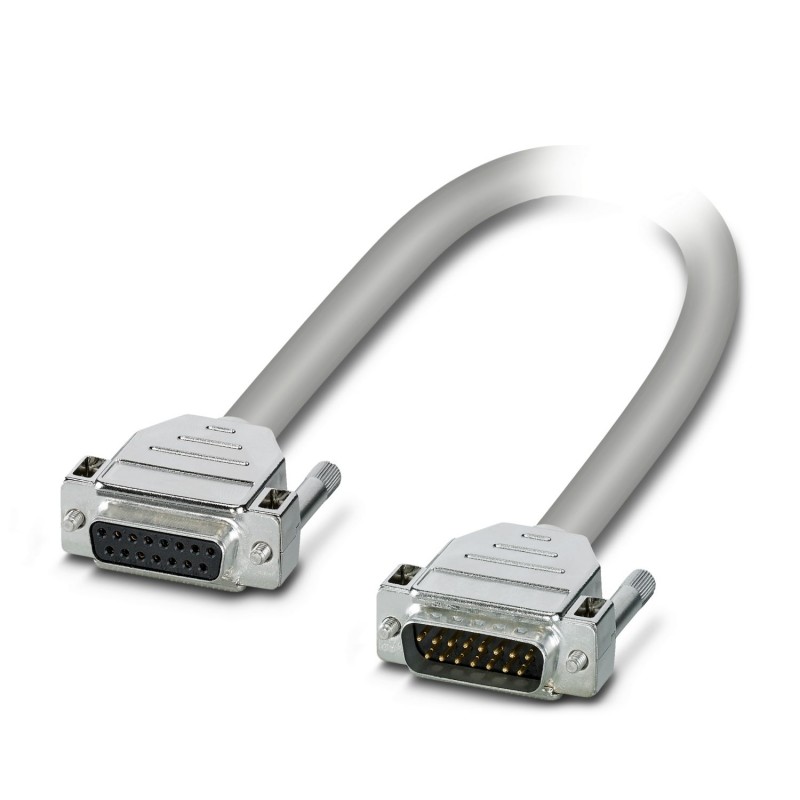

Cavo tondo schermato già pronto; Collegamento 1: Collegamento femmina D-SUB (1x 15 poli); collegamento 2: connettore maschio D-SUB (1x 15 poli); Lunghezza del cavo: 4 m
Cavo circolare confezionato schermato; connessione 1: Connettore femmina D-SUB (1x 15-poli); connessione 2: Connettore maschio D-SUB (1x 15-poli); lunghezza cavo: 4 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per conduttore) | ≤ 2 A (allo stato non arrotolato, vedi declassamento) |
| Lunghezza cavo | 4 m |
| 15X0.25 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 15 |
| Schermato | sì |
| Tipo di cavo | 15X0.25 [PVC] |
| Tipo di conduttore | Cavo circolare confezionato schermato |
| Struttura conduttore segnale linea | 14x 0,15 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 15x 0,25 mm² |
| Diametro filo con guaina isolante | 1,2 mm ±0,05 mm |
| Diametro esterno conduttore | 7,90 mm ±0,5 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu nudo |
| Resistenza linea | ≤ 80 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (a 20 °C) |
| Raggio di piegatura minimo, fisso | 67 mm |
| Raggio di piegatura minimo, mobile | 126 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Codice colore | |
| bianco | D-SUB15 (1) = D-SUB15 (1) |
| marrone | D-SUB15 (2) = D-SUB15 (2) |
| verde | D-SUB15 (3) = D-SUB15 (3) |
| giallo | D-SUB15 (4) = D-SUB15 (4) |
| grigio | D-SUB15 (5) = D-SUB15 (5) |
| rosa | D-SUB15 (6) = D-SUB15 (6) |
| blu | D-SUB15 (7) = D-SUB15 (7) |
| rosso | D-SUB15 (8) = D-SUB15 (8) |
| nero | D-SUB15 (9) = D-SUB15 (9) |
| viola | D-SUB15 (10) = D-SUB15 (10) |
| grigio-rosa | D-SUB15 (11) = D-SUB15 (11) |
| rosso-blu | D-SUB15 (12) = D-SUB15 (12) |
| bianco-verde | D-SUB15 (13) = D-SUB15 (13) |
| marrone-verde | D-SUB15 (14) = D-SUB15 (14) |
| bianco-giallo | D-SUB15 (15) = D-SUB15 (15) |
| Connessione 1 | |
| Attacco a norma | IEC 60807-2 |
| DIN 41652 | |
| Collegamento | Connettore femmina D-SUB |
| Filettatura | UNC 4-40 |
| Numero collegamenti | 1 |
| Numero di poli | 15 |
| Coppia di serraggio | 0,2 Nm |
| Cicli di manovra | > 200 |
| Passo | 2,74 mm |
| Connessione 2 | |
| Attacco a norma | IEC 60807-2 |
| DIN 41652 | |
| Collegamento | Connettore maschio D-SUB |
| Filettatura | UNC 4-40 |
| Numero collegamenti | 1 |
| Numero di poli | 15 |
| Coppia di serraggio | 0,2 Nm |
| Cicli di manovra | > 200 |
| Passo | 2,74 mm |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 4 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 15 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2302104-CABLE-D15SUB/B/S/400/KONFEK/S | 103 Kbytes |
|
