PHOENIX_CONTACTInterfaceCABLE-D15SUB/B/S/150/KONFEK/S 2302078 PHOENIX CONTACT Cavi

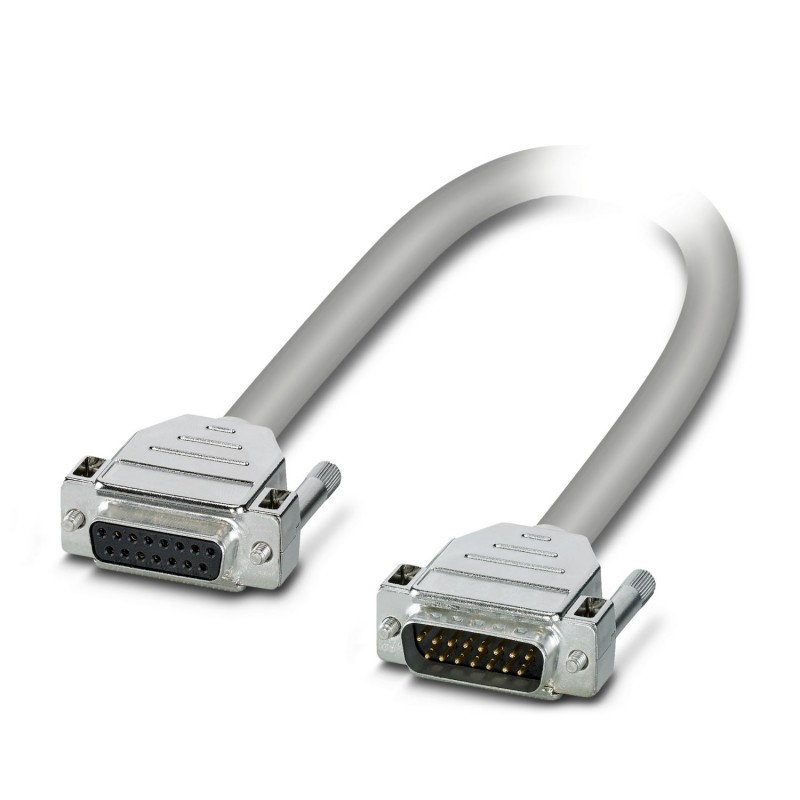

PHOENIX_CONTACT CABLE-D15SUB/B/S/150/KONFEK/S 2302078 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

CABLE-D15SUB/B/S/150/KONFEK/S 2302078 PHOENIX CONTACT Cavi

Riferimento: CABLE-D15SUB/B/S/150/KONFEK/S

Codice: 2302078

Produttore: PHOENIX_CONTACT

Descrizione:

Cavi
Cavo tondo schermato già pronto; Collegamento 1: Collegamento femmina D-SUB (1x 15 poli); collegamento 2: connettore maschio D-SUB (1x 15 poli); Lunghezza del cavo: 1,5 m
Cavo circolare confezionato schermato; connessione 1: Connettore femmina D-SUB (1x 15-poli); connessione 2: Connettore maschio D-SUB (1x 15-poli); lunghezza cavo: 1,5 m

Categorie:

  • sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 56,22 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoCavo di sistema
Stato di manutenzione dei dati
Revisione articolo04
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP20
Grado di protezione (Luogo di installazione)≥ IP54 (Luogo di installazione)
Temperatura ambiente (esercizio)-40 °C ... 70 °C (Posa fissa)
-10 °C ... 70 °C (Posa mobile)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 80 °C
Posizione elevata≤ 2000 m
Caratteristiche elettriche
Tensione di esercizio (AC)≤ 30 V AC
Tensione di esercizio (DC)≤ 60 V DC
Rapporto ciclo di esercizio100 % ED
Corrente (per conduttore)≤ 2 A (allo stato non arrotolato, vedi declassamento)
Cavo / linea
Lunghezza cavo1,5 m
15X0.25 [PVC]
UL AWM Style2464/1061
Numero di poli15
Schermatosì
Tipo di cavo15X0.25 [PVC]
Tipo di conduttoreCavo circolare confezionato schermato
Struttura conduttore segnale linea14x 0,15 mm
Linea segnale AWG24
Sezione del conduttore15x 0,25 mm²
Diametro filo con guaina isolante1,2 mm ±0,05 mm
Diametro esterno conduttore7,90 mm ±0,5 mm
Guaina esterna, materialePVC semi rigido
Guaina esterna, coloregrigio
Materiale conduttoreFilo Cu nudo
Resistenza linea≤ 80 Ω/km (a 20 °C)
Resistenza di isolamento≥ 20 MΩ*km (a 20 °C)
Raggio di piegatura minimo, fisso67 mm
Raggio di piegatura minimo, mobile126 mm
Capacità di carico dinamica (flessione)Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno)
Assenza di alogenino
Resistenza alla fiammaIEC 60332-1-2 (tubatura)
VDE 0842, parte 332-1-2 (tubatura)
IEC 60332-3-22 (tubatura)
UL VW-1
CSA FT-1
Resistenza all'oliocontro gli spruzzi occasionali (tubatura)
Codice colore
biancoD-SUB15 (1) = D-SUB15 (1)
marroneD-SUB15 (2) = D-SUB15 (2)
verdeD-SUB15 (3) = D-SUB15 (3)
gialloD-SUB15 (4) = D-SUB15 (4)
grigioD-SUB15 (5) = D-SUB15 (5)
rosaD-SUB15 (6) = D-SUB15 (6)
bluD-SUB15 (7) = D-SUB15 (7)
rossoD-SUB15 (8) = D-SUB15 (8)
neroD-SUB15 (9) = D-SUB15 (9)
violaD-SUB15 (10) = D-SUB15 (10)
grigio-rosaD-SUB15 (11) = D-SUB15 (11)
rosso-bluD-SUB15 (12) = D-SUB15 (12)
bianco-verdeD-SUB15 (13) = D-SUB15 (13)
marrone-verdeD-SUB15 (14) = D-SUB15 (14)
bianco-gialloD-SUB15 (15) = D-SUB15 (15)
Dati di collegamento
Connessione 1
Attacco a normaIEC 60807-2
DIN 41652
CollegamentoConnettore femmina D-SUB
FilettaturaUNC 4-40
Numero collegamenti1
Numero di poli15
Coppia di serraggio0,2 Nm
Cicli di manovra> 200
Passo2,74 mm
Connessione 2
Attacco a normaIEC 60807-2
DIN 41652
CollegamentoConnettore maschio D-SUB
FilettaturaUNC 4-40
Numero collegamenti1
Numero di poli15
Coppia di serraggio0,2 Nm
Cicli di manovra> 200
Passo2,74 mm
Note
Nota per il funzionamentoPer l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

ETIM for 2302078 Controllori logici programmabili (PLC) (EC000237)

Nome caratteristicafunzione (EF000030)
Valore caratteristicaPLC-altri apparecchi
Nome caratteristicalunghezza (EF001438)
Valore caratteristica1.5 m
Nome caratteristicaadatto per scheda d'ingresso PLC (EF008271)
Valore caratteristicaSì
Nome caratteristicaadatto per scheda d'uscita PLC (EF008272)
Valore caratteristicaSì
Nome caratteristicaadatto per segnali digitali (EF008273)
Valore caratteristicaSì
Nome caratteristicaadatto per segnali analogici (EF008274)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica15

DATASHEET - PDF
