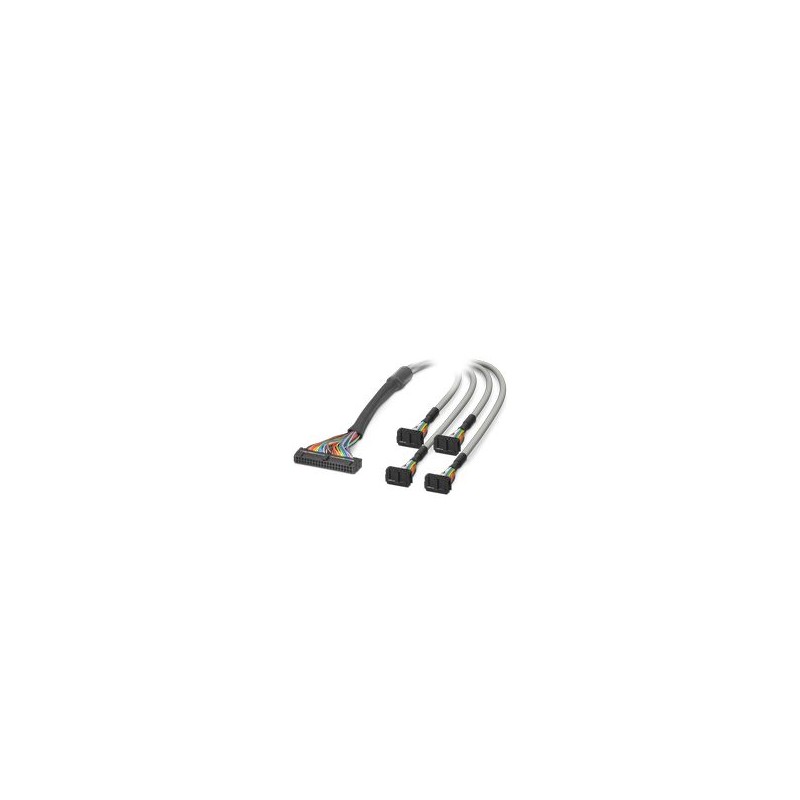

CABLE-FLK40/4FLK14/HF/S7/1,0M 1464625 PHOENIX CONTACT cavo rotondo senza alogeni Connessione 1: Connessione ..
CABLE-FLK40/4FLK14/HF/S7/1,0M
1464625
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
cavo rotondo senza alogeni; Connessione 1: Connessione femmina IDC/FLK (1x 40 poli); connessione 2: connessione IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 1 m
cavo
Cavo a sezione circolare intestato, senza alogenati; connessione 1: IDC/FLK conduttore femmina (1x 40-poli); connessione 2: IDC/FLK conduttore femmina (4x 14-poli); lunghezza cavo: 1 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 50 °C (Posa fissa) |
| -10 °C ... 50 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A (allo stato non arrotolato, vedi declassamento) |
| Corrente (per circuito, 70 °C) | ≤ 0,6 A (allo stato non arrotolato, vedi declassamento) |
| Controllore supportato SIEMENS S7-1500 | |
| Scheda I/O adatta | 6ES7521-1BP00-0AA0 (Sinking mode) |
| 6ES7522-1BP00-0AA0 | |
| 6ES7522-1BP50-0AA0 | |
| 6ES7523-1BP50-0AA0 (DI32 (Sinking mode)/DQ32) | |
| Lunghezza cavo | 1 m |
| N. poli | 14 |
| Schermato | no |
| Tipo di conduttore | Cavo a sezione circolare intestato, senza alogenati |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 14x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 5,8 mm ±0,4 mm |
| Guaina esterna, materiale | senza alogenati (tipo 2) |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 50 mm |
| Raggio di piegatura minimo, mobile | 93 mm |
| Cicli di piegatura, massimo | 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | sì |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| color code | |
| IDC/FLK40 (1) | IDC/FLK14-1 (1) = nero |
| IDC/FLK40 (3) | IDC/FLK14-1 (2) = marrone |
| IDC/FLK40 (5) | IDC/FLK14-1 (3) = rosso |
| IDC/FLK40 (7) | IDC/FLK14-1 (4) = arancione |
| IDC/FLK40 (9) | IDC/FLK14-1 (5) = giallo |
| IDC/FLK40 (11) | IDC/FLK14-1 (6) = verde |
| IDC/FLK40 (13) | IDC/FLK14-1 (7) = blu |
| IDC/FLK40 (15) | IDC/FLK14-1 (8) = viola |
| IDC/FLK40 (19) | IDC/FLK14-1 (9) = grigio |
| IDC/FLK40 (17) | IDC/FLK14-1 (10) = bianco |
| IDC/FLK40 (21) | IDC/FLK14-2 (1) = nero |
| IDC/FLK40 (23) | IDC/FLK14-2 (2) = marrone |
| IDC/FLK40 (25) | IDC/FLK14-2 (3) = rosso |
| IDC/FLK40 (27) | IDC/FLK14-2 (4) = arancione |
| IDC/FLK40 (29) | IDC/FLK14-2 (5) = giallo |
| IDC/FLK40 (31) | IDC/FLK14-2 (6) = verde |
| IDC/FLK40 (33) | IDC/FLK14-2 (7) = blu |
| IDC/FLK40 (35) | IDC/FLK14-2 (8) = viola |
| IDC/FLK40 (39) | IDC/FLK14-2 (9) = grigio |
| IDC/FLK40 (37) | IDC/FLK14-2 (10) = bianco |
| IDC/FLK40 (2) | IDC/FLK14-3 (1) = nero |
| IDC/FLK40 (4) | IDC/FLK14-3 (2) = marrone |
| IDC/FLK40 (6) | IDC/FLK14-3 (3) = rosso |
| IDC/FLK40 (8) | IDC/FLK14-3 (4) = arancione |
| IDC/FLK40 (10) | IDC/FLK14-3 (5) = giallo |
| IDC/FLK40 (12) | IDC/FLK14-3 (6) = verde |
| IDC/FLK40 (14) | IDC/FLK14-3 (7) = blu |
| IDC/FLK40 (16) | IDC/FLK14-3 (8) = viola |
| IDC/FLK40 (20) | IDC/FLK14-3 (9) = grigio |
| IDC/FLK40 (18) | IDC/FLK14-3 (10) = bianco |
| IDC/FLK40 (22) | IDC/FLK14-4 (1) = nero |
| IDC/FLK40 (24) | IDC/FLK14-4 (2) = marrone |
| IDC/FLK40 (26) | IDC/FLK14-4 (3) = rosso |
| IDC/FLK40 (28) | IDC/FLK14-4 (4) = arancione |
| IDC/FLK40 (30) | IDC/FLK14-4 (5) = giallo |
| IDC/FLK40 (32) | IDC/FLK14-4 (6) = verde |
| IDC/FLK40 (34) | IDC/FLK14-4 (7) = blu |
| IDC/FLK40 (36) | IDC/FLK14-4 (8) = viola |
| IDC/FLK40 (40) | IDC/FLK14-4 (9) = grigio |
| IDC/FLK40 (38) | IDC/FLK14-4 (10) = bianco |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Connessione 1 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| N. poli | 40 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Connessione 2 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| N. poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Note generali | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 1 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | No |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 40 |
