CABLE-D-37SUB/M/OE/0,25/S/0,5M 2926577 PHOENIX CONTACT Cavi
CABLE-D-37SUB/M/OE/0,25/S/0,5M
2926577
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavi

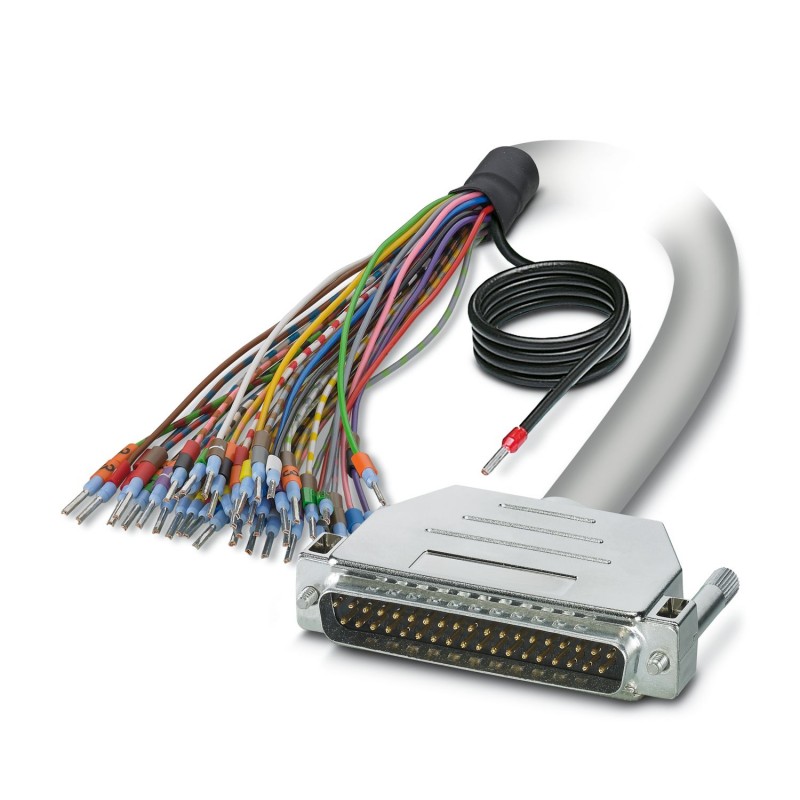

Cavo tondo schermato già pronto; Collegamento 1: Conduttori singoli (37 poli) (I conduttori sono etichettati e dotati di boccole. Lo schermo intrecciato sporge dall'estremità del cavo separata.); Collegamento 2: Spina D-SUB (1x 37 poli); Lunghezza del cavo: 0,5 m
Cavo circolare confezionato schermato; connessione 1: Fili singoli (37-poli) (I conduttori sono siglati e dotati di capocorda. La treccia schermata è prevista su un'estremità separata del cavo.); connessione 2: Connettore maschio D-SUB (1x 37-poli); lunghezza cavo: 0,5 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di sistema |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per conduttore) | ≤ 2 A (allo stato non arrotolato, vedi declassamento) |
| Lunghezza cavo | 0,5 m |
| 37X0.25 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 37 |
| Schermato | sì |
| Tipo di cavo | 37X0.25 [PVC] |
| Tipo di conduttore | Cavo circolare confezionato schermato |
| Struttura conduttore segnale linea | 14x 0,15 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 37x 0,25 mm² |
| Diametro filo con guaina isolante | 1,2 mm ±0,05 mm |
| Diametro esterno conduttore | 10,80 mm ±0,5 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu nudo |
| Resistenza linea | ≤ 80 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (a 20 °C) |
| Raggio di piegatura minimo, fisso | 90 mm |
| Raggio di piegatura minimo, mobile | 170 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Codice colore | |
| bianco | D-SUB37 (1) = () |
| marrone | D-SUB37 (2) = () |
| verde | D-SUB37 (3) = () |
| giallo | D-SUB37 (4) = () |
| grigio | D-SUB37 (5) = () |
| rosa | D-SUB37 (6) = () |
| blu | D-SUB37 (7) = () |
| rosso | D-SUB37 (8) = () |
| nero | D-SUB37 (9) = () |
| viola | D-SUB37 (10) = () |
| grigio-rosa | D-SUB37 (11) = () |
| rosso-blu | D-SUB37 (12) = () |
| bianco-verde | D-SUB37 (13) = () |
| marrone-verde | D-SUB37 (14) = () |
| bianco-giallo | D-SUB37 (15) = () |
| giallo-marrone | D-SUB37 (16) = () |
| bianco-grigio | D-SUB37 (17) = () |
| grigio-marrone | D-SUB37 (18) = () |
| bianco-rosa | D-SUB37 (19) = () |
| rosa-marrone | D-SUB37 (20) = () |
| bianco-blu | D-SUB37 (21) = () |
| marrone-blu | D-SUB37 (22) = () |
| bianco-rosso | D-SUB37 (23) = () |
| marrone-rosso | D-SUB37 (24) = () |
| bianco-nero | D-SUB37 (25) = () |
| marrone-nero | D-SUB37 (26) = () |
| grigio-verde | D-SUB37 (27) = () |
| giallo-grigio | D-SUB37 (28) = () |
| rosa-verde | D-SUB37 (29) = () |
| giallo-rosa | D-SUB37 (30) = () |
| verde-blu | D-SUB37 (31) = () |
| giallo-blu | D-SUB37 (32) = () |
| verde-rosso | D-SUB37 (33) = () |
| giallo-rosso | D-SUB37 (34) = () |
| verde-nero | D-SUB37 (35) = () |
| giallo-nero | D-SUB37 (36) = () |
| grigio-blu | D-SUB37 (37) = () |
| Connessione 1 | |
| Collegamento | Fili singoli |
| Lunghezza del tratto da spelare (Rivestimento) | 150 mm |
| Numero di poli | 37 |
| Nota | I conduttori sono siglati e dotati di capocorda. La treccia schermata è prevista su un'estremità separata del cavo. |
| Connessione 2 | |
| Attacco a norma | IEC 60807-2 |
| DIN 41652 | |
| Collegamento | Connettore maschio D-SUB |
| Filettatura | UNC 4-40 |
| Numero collegamenti | 1 |
| Numero di poli | 37 |
| Coppia di serraggio | 0,2 Nm |
| Cicli di manovra | > 200 |
| Passo | 2,77 mm |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 0.5 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 37 |
