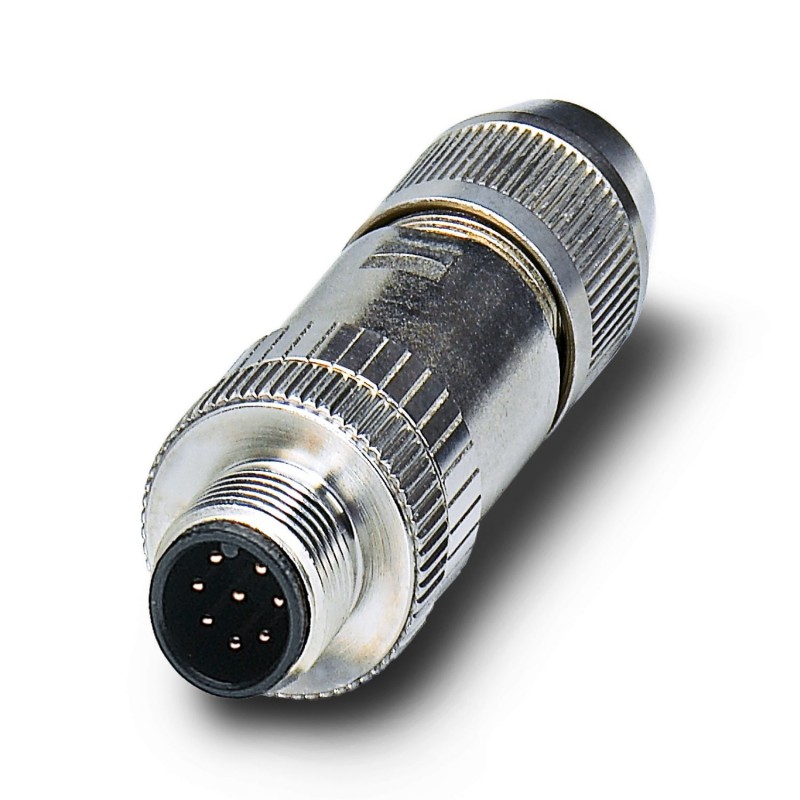

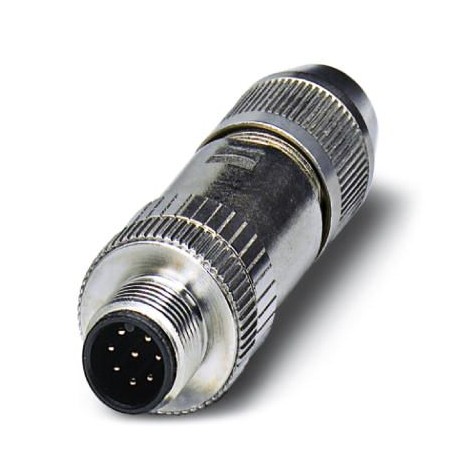

SACC-M12MS-8Q SH 1543236 PHOENIX CONTACT Connettori bus
SACC-M12MS-8Q SH
1543236
PHOENIX_CONTACT
Connettori bus
Connettori dati, CAT5 Ethernet (1 GBit/s), 8 poli, schermato, connettore maschio diritto M12, codifica A, connessione scorrevole. Isolamento, zigrinatura Materiale: ottone, nichelato, diametro esterno cavo 4mm... 8 millimetri
Connettore dati, Ethernet CAT5 (1 Gbit/s), 8-poli, schermata, Maschio diritto M12, codifica: A, Connessione a perforazione di isolante, materiale zigrinato: Ottone, nichelato, diametro esterno conduttore 4 mm ... 8 mm
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Applicazione | Dati |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Uscita cavo | diritto |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Lunghezza | 61 mm |
| Misure esterne | |
| Diametro esterno | 4 mm ... 8 mm |
| Custodia | |
| Diametro custodia | 19 mm |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | neoprene |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6 |
| Materiale connessione a vite | Ottone, nichelato |
| Connessione conduttori | |
| Collegamento | Connessione a perforazione di isolante |
| Sezione di collegamento | 0,14 mm² ... 0,34 mm² |
| Sezione di connessione AWG | 26 ... 22 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 2 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Tipo di segnale/categoria | Ethernet CAT5 (in conformità a IEC 11801), 1 Gbit/s |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | in conformità alla norma IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 2 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 30 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a morsetto tagliente |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1543236-SACC-M12MS-8Q SH | 114 Kbytes |
|
