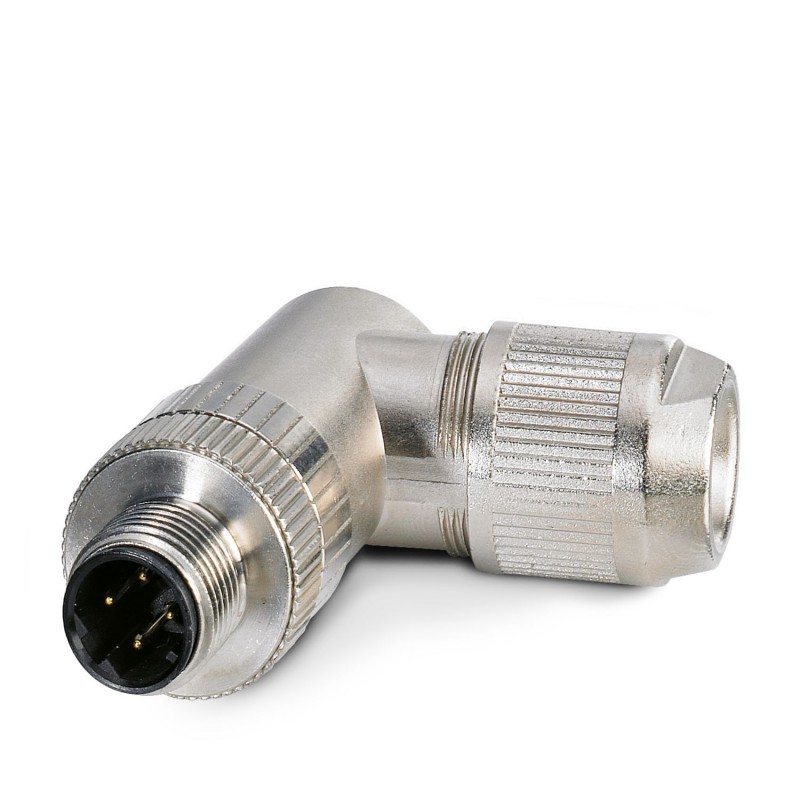

SACC-M12MRD-4Q SH PN 1554539 PHOENIX CONTACT Connettori bus
SACC-M12MRD-4Q SH PN
1554539
PHOENIX_CONTACT
Connettori bus
Connettori dati, PROFINET CAT5 (100 MBit/s), 4 poli, schermato, spina angolata M12, codifica D, connessione offset. Isolamento, zigrinatura Materiale: ottone, nichelato, diametro esterno cavo 4mm... 8 millimetri
Connettore dati, PROFINET CAT5 (100 Mbit/s), 4 poli, schermato, connettore maschio inclinato M12, codifica: D, collegamento IDC, materiale di copertura: ottone, nichelato, diametro esterno del cavo 4 mm ... 8 mm
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1554539 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CDN - |
| Pagina catalogo | Pagina 345 (C_2_2017) |
| GTIN | 4046356166225 |
| Peso per pezzo (confezione esclusa) | 47,700 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Nota | Questo prodotto soddisfa le direttive PROFINET Cabling e Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capitolo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 1,75 A |
| Tensione di dimensionamento | 60 V DC |
| 48 V AC | |
| N. poli | 4 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - Dati |
| Norme/Disposizioni | Connettore M12 in conformità alla norma IEC 61076-2-101 |
| Tipo di segnale/categoria | PROFINET CAT5 (in conformità a IEC 11801), 100 MBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Connessione a perforazione di isolante |
| Sezione conduttore AWG | 23 ... 22 |
| Diametro cavo isolamento compreso | ≤ 1,6 mm |
| Frequenza di collegamento di una linea di sezione identica | ≥ 10 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,8 Nm (Inserto portacontatti con anello di accoppiamento) | |
| 3 Nm (Dado di compressione con anello di accoppiamento) | |
| Indicazione per il montaggio | Il pinning è orientabile con passo da 45° verso l'uscita cavo |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA6 |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Ottone, nichelato |
| Materiale guarnizione | neoprene |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (Maschio) = YE (TD+) |
|---|---|
| 3 (Maschio) = OG (TD-) | |
| 2 (Maschio) = WH (RD+) | |
| 4 (Maschio) = BU (RD-) |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | in conformità alla norma IEC 61076-2-101 |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | piegato ad angolo |
| corrente nominale In (EF008250) | 1.75 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a morsetto tagliente |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP67 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1554539-SACC-M12MRD-4Q SH PN | 112 Kbytes |
|
