PHOENIX_CONTACTCavi, sensore e attuatoriVS-OE-OE-94F-100,0 1416347 PHOENIX CONTACT Cavo di rete

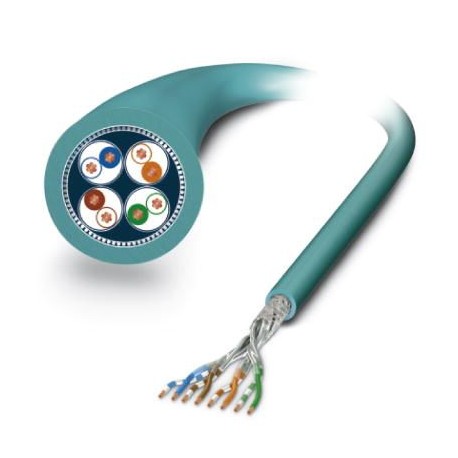

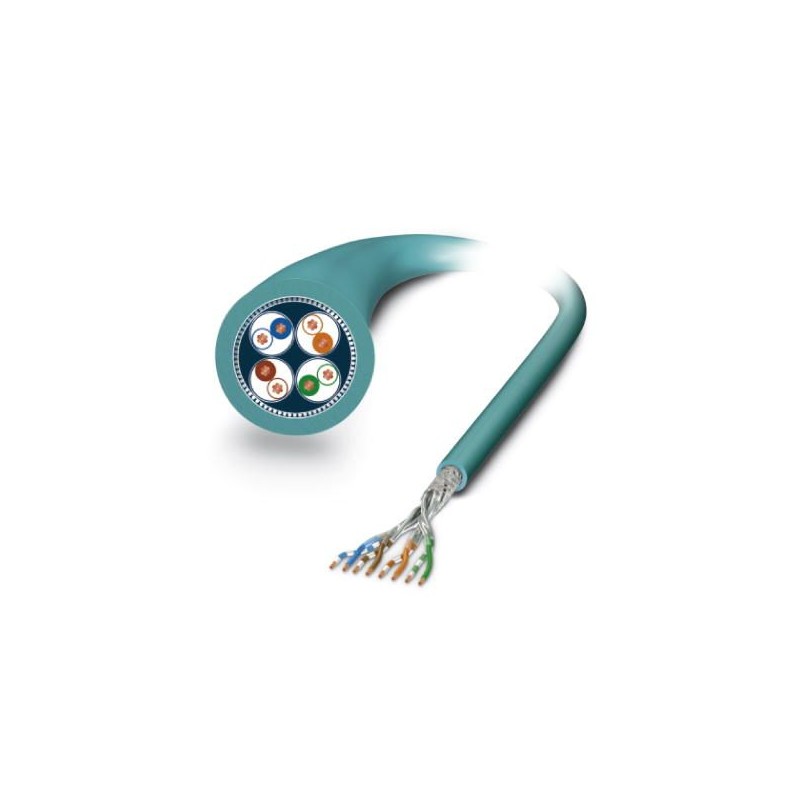

PHOENIX_CONTACT VS-OE-OE-94F-100,0 1416347 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

VS-OE-OE-94F-100,0 1416347 PHOENIX CONTACT Cavo di rete

Riferimento: VS-OE-OE-94F-100,0

Codice: 1416347

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo di rete
Cavo di rete, CAT6A Ethernet (10 GBit/s), 8 poli senza alogeni, schermato, estremità cavo libera, su estremità cavo libera, lunghezza cavo: 100 m

Categorie:

  • cavi/conduttori > cavo dati e comunicazione
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 605,86 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1416347
Pezzi/conf.1 PZ
Sales keyBF1LFA -
Pagina catalogoPagina 397 (C_2_2017)
GTIN4046356474832
Peso per pezzo (confezione esclusa)3.954,000 g
Numero tariffa doganale85444995
Paese di origineDE (Germania)

Dimensioni

Lungh. cavo100 m

Dati generali

N. poli8
Tipo di segnale/categoriaEthernet CAT6A, 10 Gbit/s

Cavo

Tipo cavoEthernet 10 GBit
Tipo cavo (sigla)94F
UL AWM Style20963 (80 °C / 30 V)
Tipo di segnale/categoriaEthernet CAT6A, 10 Gbit/s
Struttura cavo4x2xAWG26/7; S/FTP
Sezione conduttore4x 2x 0,14 mm²
Linea segnale AWG26
Struttura conduttore segnale linea7x 0,16 mm
Diametro cavo incluso isolamento1,04 mm
Colori filobianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone
Cordatura a coppie2 conduttori a coppia
Tipo di schermatura a coppiePellicola rivestita in alluminio
Cordatura intera4 coppie verso l’anima
SchermaturaTreccia di fili in rame stagnati
Copertura schermata ottica70 %
Guaina esterna, coloreazzurro mare RAL 5021
Spessore parete rivestimento esterno0,65 mm
Diametro esterno cavo D6,4 mm ±0,2 mm
Raggio di piegatura minima, fisso4 x D
Raggio di piegatura minima, flessibile8 x D
Resistenza alla trazione GRP≤ 100 N
Peso del cavo42 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPE espanso
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento≥ 500 MΩ*km
Resistenza del doppino≤ 290,00 Ω/km
Capacità linea47 nF/km
Impedenza caratteristica100 Ω ±5 Ω (con 100 MHz)
Attenuazione paradiafonica (NEXT)75,3 dB (con 1 MHz)
66,3 dB (con 4 MHz)
61,8 dB (con 8 MHz)
60,3 dB (con 10 MHz)
57,2 dB (con 16 MHz)
55,8 dB (con 20 MHz)
54,3 dB (con 25 MHz)
52,8 dB (con 31,25 MHz)
48,4 dB (con 62,5 MHz)
45,3 dB (con 100 MHz)
40,8 dB (con 200 MHz)
39,3 dB (con 250 MHz)
38,1 dB (con 300 MHz)
36,3 dB (con 400 MHz)
34,8 dB (con 500 MHz)
Attenuazione di paradiafonia a somma di potenza (PSNEXT)72,3 dB (con 1 MHz)
63,3 dB (con 4 MHz)
58,8 dB (con 8 MHz)
57,3 dB (con 10 MHz)
54,2 dB (con 16 MHz)
52,8 dB (con 20 MHz)
51,3 dB (con 25 MHz)
49,9 dB (con 31,25 MHz)
45,4 dB (con 62,5 MHz)
42,3 dB (con 100 MHz)
37,8 dB (con 200 MHz)
36,3 dB (con 250 MHz)
35,1 dB (con 300 MHz)
33,3 dB (con 400 MHz)
31,8 dB (con 500 MHz)
Attenuazione3,1 dB (con 1 MHz)
5,7 dB (con 4 MHz)
8 dB (con 8 MHz)
8,9 dB (con 10 MHz)
11,2 dB (con 16 MHz)
12,6 dB (con 20 MHz)
14,1 dB (con 25 MHz)
15,8 dB (con 31,25 MHz)
22,5 dB (con 62,5 MHz)
28,7 dB (con 100 MHz)
41,4 dB (con 200 MHz)
46,6 dB (con 250 MHz)
51,4 dB (con 300 MHz)
60,1 dB (con 400 MHz)
67,9 dB (con 500 MHz)
Attenuazione di ritorno (RL)20 dB (con 1 MHz)
23 dB (con 4 MHz)
24,5 dB (con 8 MHz)
25 dB (con 10 MHz)
25 dB (con 16 MHz)
25 dB (con 20 MHz)
24,2 dB (con 25 MHz)
23,3 dB (con 31,25 MHz)
20,7 dB (con 62,5 MHz)
19 dB (con 100 MHz)
16,4 dB (con 200 MHz)
15,6 dB (con 250 MHz)
15,6 dB (con 300 MHz)
15,6 dB (con 400 MHz)
15,6 dB (con 500 MHz)
Runtime5,13 ns/m
Attenuazione schermatura≥ 80 dB (con 30 ... 100 MHz)
Tensione nominale cavo≤ 100 V
Tensione di prova filo/filo700 V (50 Hz, 1 min)
Tensione di prova filo/schermatura700 V (50 Hz, 1 min)
Resistenza alla fiammasecondo IEC 60332-1-2
Assenza di alogenia norma IEC 60754-1
Resistenza all'olioa norma DIN EN 60811-2-1
Temperatura ambiente (esercizio)-40 °C ... 80 °C (cavi, posa fissa)
-20 °C ... 80 °C (cavi, posa mobile)
Temperatura ambiente (posa)-20 °C ... 80 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1416347 Cavi/conduttori (EC003249)

Nome caratteristicasuperficie del conduttore (EF010804)
Valore caratteristicaaltro
Nome caratteristicadiametro del conduttore (EF001621)
Valore caratteristica1.04 mm
Nome caratteristicasezione nominale del conduttore (EF000060)
Valore caratteristica0.14 mm²
Nome caratteristicaclasse del conduttore (EF001632)
Valore caratteristicacl. 2 = multifilare
Nome caratteristicanumero di fili (EF001792)
Valore caratteristica8
Nome caratteristicamateriale isolante del conduttore (EF000061)
Valore caratteristicaaltro
Nome caratteristicaspecificazione dell'isolamento dei fili (EF011805)
Valore caratteristicaaltro
Nome caratteristicamarcatura filo (EF000067)
Valore caratteristicaaltro
Nome caratteristicaschermatura tramite elemento ritorto (EF001623)
Valore caratteristicaintrecciato
Nome caratteristicaritorcitura (EF003802)
Valore caratteristicaaltro
Nome caratteristicaresistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011)
Valore caratteristicaNo
Nome caratteristicaresistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012)
Valore caratteristicaNo
Nome caratteristicaadatto per posa nel terreno (EF003689)
Valore caratteristicaNo
Nome caratteristicarivestimento protettivo (EF001691)
Valore caratteristicasenza
Nome caratteristicamateriale del rivestimento (EF001625)
Valore caratteristicaaltro
Nome caratteristicaspecificazione del materiale di rivestimento (EF011806)
Valore caratteristicaaltro
Nome caratteristicacolore della guaina (EF001618)
Valore caratteristicaaltro
Nome caratteristicasenza fumo secondo IEC 61034-2 (EF003799)
Valore caratteristicaNo
Nome caratteristicaresistente all'olio secondo EN IEC 60811-404 (EF009770)
Valore caratteristicaNo
Nome caratteristicadiametro esterno circa (EF003921)
Valore caratteristica6.4 mm
Nome caratteristicaraggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802)
Valore caratteristica52 mm
Nome caratteristicaraggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803)
Valore caratteristica26 mm
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-20 °C
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicacategoria (EF001619)
Valore caratteristicaaltro
