VS-OE-OE-94B-100,0 1416567 PHOENIX CONTACT Cavo di rete
VS-OE-OE-94B-100,0
1416567
PHOENIX_CONTACT
Cavo di rete

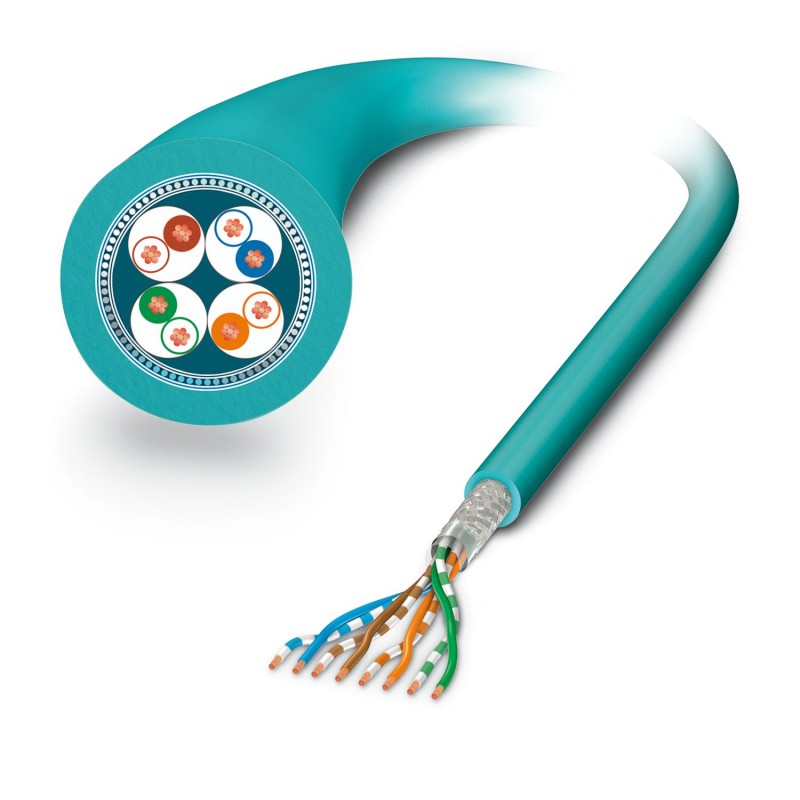

Cavo di rete, CAT5 Ethernet (1 GBit/s), 8 poli senza alogeni, schermato, estremità cavo libera, fino all'estremità libera del cavo, lunghezza del cavo: 100 m
Cavo dati, Ethernet CAT5 (1 Gbit/s), 8-poli, PUR senza alogenati, azzurro mare RAL 5021, schermata, estremità conduttore libera, su estremità conduttore libera, lunghezza cavo: 100 m
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavi dati al metro |
| Applicazione | Standard |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Schermato | sì |
| Mezzo trasmissivo | Rame |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801:2002), 1 Gbit/s |
| Connessione 1 | |
| Esecuzione | estremità conduttore libera |
| Connessione 2 | |
| Esecuzione | estremità conduttore libera |
| Lunghezza cavo | 100 m |
| Ethernet flessibile CAT5, a 4 coppie [94B] | |
| Disegno quotato |  |
| Peso della linea | 47 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Numero di poli | 8 |
| Schermato | sì |
| Tipo di cavo | Ethernet flessibile CAT5, a 4 coppie [94B] |
| Struttura conduttore | 4x2xAWG26/7, SF/UTP |
| Runtime | 5,3 ns/m |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 4x 2x 0,14 mm² |
| Diametro filo con guaina isolante | 0,96 mm |
| Diametro esterno conduttore | 6,40 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PE espanso |
| Conduttore singolo, colore | bianco/blu-blu, bianco/arancione-arancione, bianco/verde-verde, bianco/marrone-marrone |
| Guaina esterna spessore parete | 1,05 mm |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 4 coppie verso l’anima |
| Copertura schermata ottica | 70 % |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| Resistenza accoppiamento | ≤ 100,00 mΩ/m (con 10 MHz) |
| Resistenza del doppino | ≤ 290,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Capacità linea | 48 nF/km (a 1 kHz) |
| Tensione nominale cavi | ≤ 100 V |
| Tensione di prova filo/filo | 700 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 700,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Raggio di piegatura minimo, fisso | 26 mm |
| Raggio di piegatura minimo, mobile | 52 mm |
| Resistenza alla trazione | ≤ 100 N |
| Attenuazione paradiafonica (NEXT) | 71,3 dB (con 1 MHz) |
| 62,3 dB (con 4 MHz) | |
| 56,3 dB (con 10 MHz) | |
| 53,2 dB (con 16 MHz) | |
| 51,8 dB (con 20 MHz) | |
| 48,9 dB (con 31,25 MHz) | |
| 44,4 dB (con 62,5 MHz) | |
| 41,3 dB (con 100 MHz) | |
| Attenuazione di paradiafonia a somma di potenza (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (con 4 MHz) | |
| 47,3 dB (con 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (con 20 MHz) | |
| 39,9 dB (con 31,25 MHz) | |
| 35,4 dB (con 62,5 MHz) | |
| 32,3 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 23 dB (con 4 MHz) |
| 24,1 dB (con 8 MHz) | |
| 25 dB (con 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (con 20 MHz) | |
| 23,6 dB (con 31,25 MHz) | |
| 21,5 dB (con 62,5 MHz) | |
| 20,1 dB (con 100 MHz) | |
| Attenuazione schermatura | 3,2 dB (con 1 MHz) |
| 6 dB (con 4 MHz) | |
| 9,5 dB (con 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (con 20 MHz) | |
| 17,1 dB (con 31,25 MHz) | |
| 24,8 dB (con 62,5 MHz) | |
| 32 dB (con 100 MHz) | |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (Cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 80 °C |
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 0.96 mm |
| sezione nominale del conduttore (EF000060) | 0.14 mm² |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 8 |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| ritorcitura (EF003802) | altro |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 6.4 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 52 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 26 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
