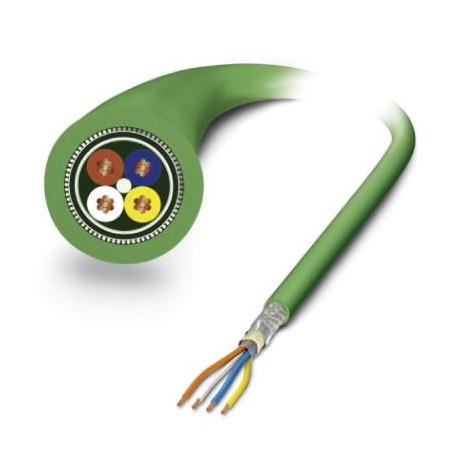

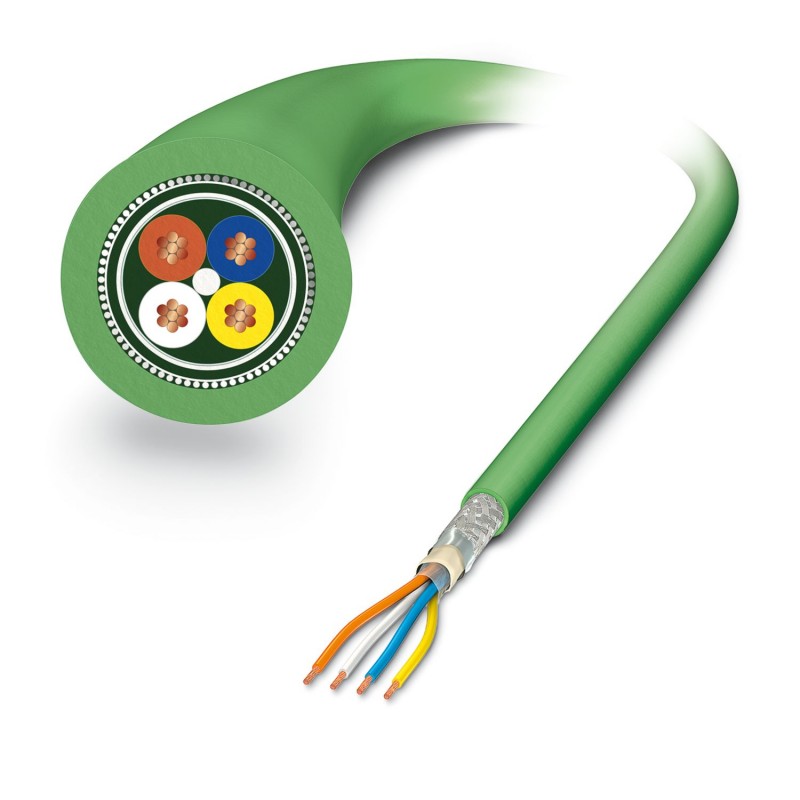

VS-OE-OE-93C-100,0 1416376 PHOENIX CONTACT Cavo di rete
VS-OE-OE-93C-100,0
1416376
PHOENIX_CONTACT
Cavo di rete
Cavo di rete, PROFINET CAT5 (100 MBit/s), 4 poli senza alogeni, schermato, estremità cavo libera, su estremità cavo libera, lunghezza cavo: 100 m, per catene portacavi
Cavo dati, PROFINET CAT5 (100 Mbit/s.i.b.), 4 poli, senza alogeni PUR/FRNC, verde RAL 6018, schermato, terminale libero, terminale libero, lunghezza cavo: 100 m
cavi/conduttori > cavo dati e comunicazione
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1416376 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1LFA - |
| Pagina catalogo | Pagina 396 (C_2_2017) |
| GTIN | 4046356474641 |
| Peso per pezzo (confezione esclusa) | 6,880 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Cavo
| Siglatura articolo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Marcatura cavo fornitore cavo) |
|---|---|
| Tipo cavo | Catena portacavi PROFINET CAT5 |
| Tipo cavo (sigla) | 93C |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | 1,5 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | verde RAL 6018 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Numero dei cicli di piegatura | 3000000 |
| Raggio di piegatura | 100 mm |
| Corsa di posizionamento | 10 m |
| Velocità di posizionamento | 4 m/s |
| Accelerazione | 4 m/s² |
| Sollecitazione di torsione | ± 30 °/m |
| Resistenza alla trazione GRP | ≤ 150 N |
| Peso del cavo | 61 kg/km |
| Guaina esterna, materiale | PUR |
| Guaina interna materiale | FRNC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Attenuazione | 2,1 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,3 dB (con 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (con 20 MHz) | |
| 11,4 dB (con 31,25 MHz) | |
| 16,5 dB (con 62,5 MHz) | |
| 21,3 dB (con 100 MHz) | |
| Velocità del segnale | 0,66 c |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | 600 V (UL Rating) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Caratteristiche particolari | Caratteristiche elettriche secondo EN 50288-2-2 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| Assenza di alogeni | sì |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Caratteristica | Valore |
|---|---|
| superficie del conduttore (EF010804) | altro |
| diametro del conduttore (EF001621) | 1.5 mm |
| sezione nominale del conduttore (EF000060) | 0.34 mm² |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| materiale isolante del conduttore (EF000061) | altro |
| specificazione dell'isolamento dei fili (EF011805) | polietilene (PE) |
| marcatura filo (EF000067) | altro |
| schermatura tramite elemento ritorto (EF001623) | film + treccia |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| rivestimento protettivo (EF001691) | senza |
| materiale del rivestimento (EF001625) | altro |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | altro |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 6.5 mm |
| raggio di curvatura min. consentito, utilizzo flessibile con guida (EF011801) | 100 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 49 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 33 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| categoria (EF001619) | altro |
