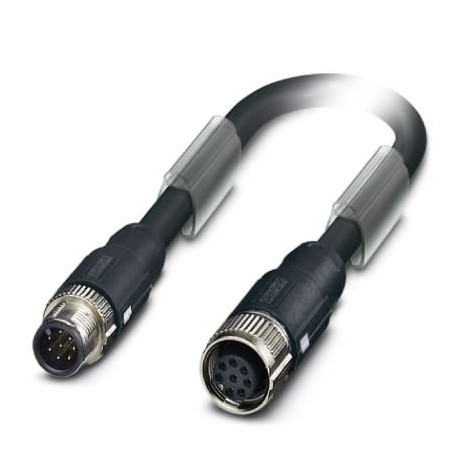

PHOENIX_CONTACT SAC-6P-MS/10,0-970/FS SCO 1428678 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SAC-6P-MS/10,0-970/FS SCO 1428678 PHOENIX CONTACT Cavo di sistema bus

Riferimento: SAC-6P-MS/10,0-970/FS SCO

Codice: 1428678

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo di sistema bus
Cavo di sistema bus, VARAN (100 MBit/s), 6 poli, schermato, connettore diritto M12, codifica: A SPEEDCON, una femmina diritta M12, codifica: A SPEEDCON, lunghezza cavo: 10 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 96,20 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1428678
Pezzi/conf.1 PZ
Sales keyBF1CMM -
Pagina catalogoPagina 324 (PC_2011)
GTIN4046356322959
Peso per pezzo (confezione esclusa)816,400 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo10 m

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
Grado di protezioneIP65
IP67

Generalità

Corrente di dimensionamento a 40 ℃2 A
Tensione di dimensionamento30 V AC
30 V DC
N. poli6
Colore maniglienero
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Tipo di segnale/categoriaVARAN, 100 MBit/s
Segnalazione statoNo
Categoria di sovratensioneII
Grado d'inquinamento3
Coppia di serraggio0,4 Nm (Connettore M12)

Materiale

Classe di combustibilità a norma UL 94HB
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneNBR

Piedinatura

Contatto | colore (definizione del segnale) | contatto (opzionale)1 (Maschio) | N.C. | 1 (femmina)
4 (Maschio) | N.C. | 4 (femmina)
6 (Maschio) | BU (Power) | 6 (femmina)
7 (Maschio) | BN (Power) | 7 (femmina)
5 (Maschio) | GN/WH (RD+) | 5 (femmina)
8 (Maschio) | GN (RD-) | 8 (femmina)
2 (Maschio) | OG/WH (TD+) | 2 (femmina)
3 (Maschio) | OG (TD-) | 3 (femmina)

Normative e prescrizioni

Classe di combustibilità a norma UL 94HB

Cavo

Tipo cavoVARAN
Tipo cavo (sigla)970
Abbreviazione caviLi9YD12Y
Struttura cavo1x2xAWG22/19 + 1x4xAWG24/19
Sezione conduttore4x 0,25 mm² (Linea del segnale)
2x 0,38 mm² (Tensione di alimentazione)
Linea segnale AWG24
Tensione di alimentazione AWG22
Struttura conduttore segnale linea19x 0,13 mm
Struttura conduttore tensione di alimentazione19x 0,16 mm
Diametro cavo incluso isolamento1,35 mm (Linea del segnale)
1,5 mm (Tensione di alimentazione)
Colori filomarrone, blu, bianco/arancione, bianco/verde, verde, arancione
Tipo di schermatura a coppieTreccia di fili in rame stagnati, copertura al 95 %
Cordatura intera1 Sternvierer e 2 conduttori con 2 riempitori
SchermaturaTreccia di fili in rame stagnati, copertura di circa l'85 %
Guaina esterna, colorenero RAL 9005
Diametro esterno cavo D7,8 mm ±0,2 mm
Raggio di piegatura minimo, fisso≥ 93 mm
Raggio di piegatura minimo, mobile≥ 93 mm
Numero dei cicli di piegatura3000000
Raggio di piegatura93 mm
Corsa di posizionamento2 m
Velocità di posizionamento1 m/s
Accelerazione2 m/s²
Peso del cavo81 kg/km
Guaina esterna, materialeSANTOPRENE privo di alogenati
Guaina interna materialeTPE
Riempitore materialeFilo
Materiale isolamento filiPP
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento5 GΩ*km (Linea dati)
resistenza del conduttore77 Ω/m (Linea dati)
Caratteristiche di trasmissione (categoria)CAT5 (IEC 11801:2002)
Capacità50 nF (Linea dati)
Impedenza caratteristica100 Ω ±15 %
Tensione nominale cavo125 V (Linea dati)
48 V (Tensione di alimentazione)
Tensione di prova cavo2000 V (Tensione di alimentazione)
max. 700 V AC (Linea dati)
Assenza di alogenia norma DIN EN 50267-2-1
Temperatura ambiente (esercizio)-20 °C ... 80 °C (Cavi)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1428678 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica6
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaM12
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicafemmina (presa)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaM12
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicamaschio (connettore)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica10 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-20 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica2 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
