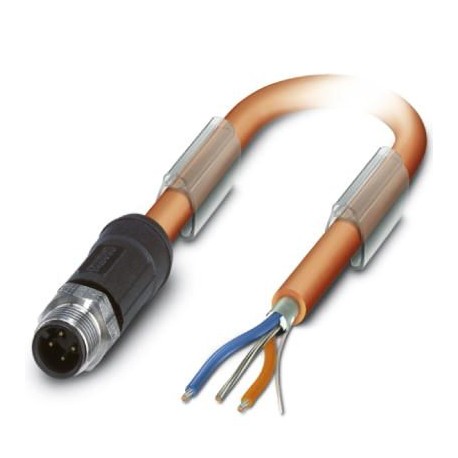

SAC-4P-M12MS/ 2,0-960 VA 1431173 PHOENIX CONTACT Cavo di sistema bus
SAC-4P-M12MS/ 2,0-960 VA
1431173
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di sistema bus
Cavo di sistema bus, FOUNDATION Fieldbus (31,25 kBit/s), a 3 poli, schermato, connettore diritto M12, codifica A, fino all'estremità libera del cavo, lunghezza del cavo: 2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1431173 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CCG - |
| Pagina catalogo | Pagina 435 (C_2_2017) |
| GTIN | 4046356431651 |
| Peso per pezzo (confezione esclusa) | 148,300 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalità
| Nota | Altri prodotti con conduttore e lunghezza variabili si trovano nella sezione Accessori. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 3 |
| Colore maniglie | nero |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | A - standard |
| Tipo di segnale/categoria | FOUNDATION Fieldbus, 31,25 kBit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Classe di combustibilità a norma UL 94 | HB |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Acciaio inox |
| Materiale guarnizione | NBR |
Cavo
| Tipo cavo | Fieldbus FOUNDATION arancione |
|---|---|
| Tipo cavo (sigla) | 960 |
| Struttura cavo | 2xAWG18/7 + 1xAWG20/7 |
| Sezione conduttore | 2x 0,75 mm² (Linea del segnale) |
| 1x 0,5 mm² (Conduttori flessibili applicati) | |
| Linea segnale AWG | 18 |
| Struttura conduttore segnale linea | 7x 0,40 mm |
| Diametro cavo incluso isolamento | 2,24 mm ±0,05 mm |
| Isolamento spessore parete | 0,5 mm |
| Colori filo | blu, arancione |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 1 coppia con 1 conduttore flessibile applicato e riempitori verso l'anima |
| Schermatura | Pellicola di alluminio rivestita in plastica con conduttore flessibile applicato |
| Copertura schermata ottica | 100 % |
| Guaina esterna, colore | arancio RAL 2003 |
| Spessore parete rivestimento esterno | 1 mm |
| Diametro esterno cavo D | 7,5 mm ±0,25 mm |
| Raggio di piegatura minimo, fisso | 75 mm |
| Peso del cavo | 56,552 kg/km |
| Resistenza alla trazione GRP | 260 N |
| Guaina esterna, materiale | PVC |
| Materiale isolamento fili | PO (Linea del segnale) |
| Materiale conduttore | Filo Cu stagnato |
| resistenza del conduttore | ≤ 19,35 Ω/km (Linea del segnale) |
| 26 Ω/km (Schermatura) | |
| Capacità | 78 nF (a 1 kHz) |
| Capacità linea | 147 pF/m (a 1 kHz, filo/schermatura) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Velocità del segnale | 0,66 c |
| Attenuazione schermatura | 3 dB/km (fino a 39 kHz) |
| Impedenza linea | 100 Ω ±20 % (a 31,25 kHz) |
| Induttanza di linea | 0,6233 µH/m |
| Tensione nominale cavo | 300 V |
| Caratteristiche particolari | Standard UL PLTC-ER e ITC |
| Resistenza alla fiamma | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | altro |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
