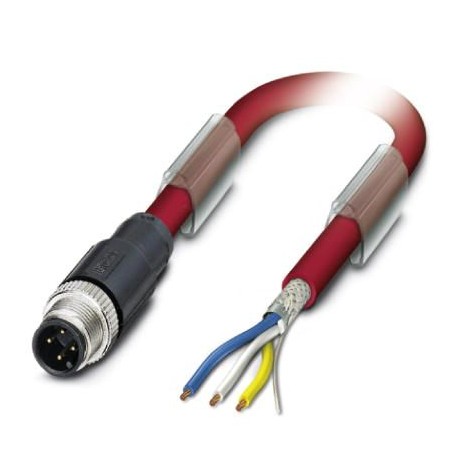

PHOENIX_CONTACT SAC-4P-M12MS/15,0-990 1558357 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

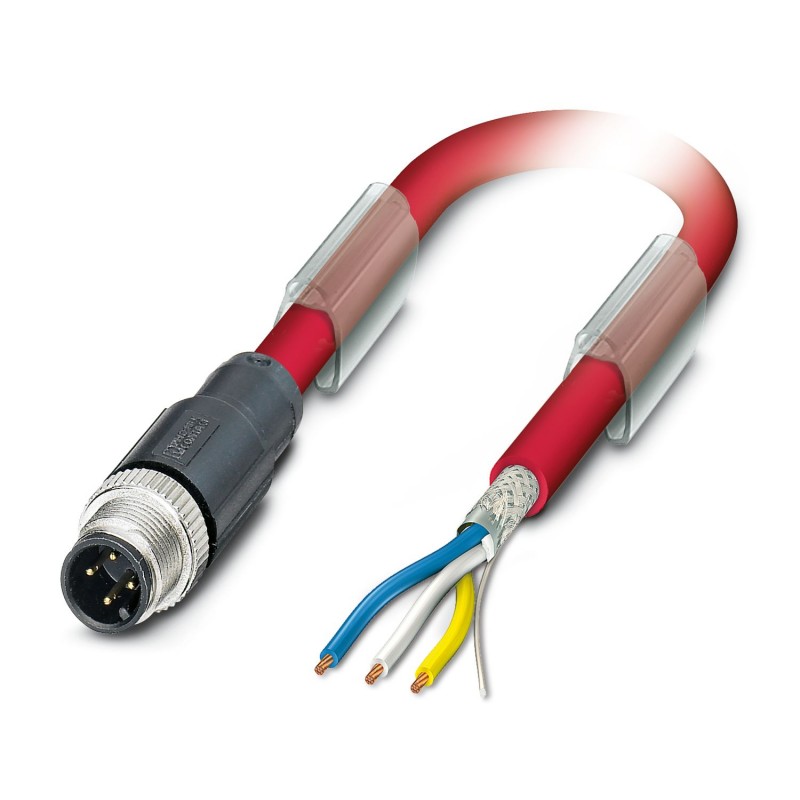

SAC-4P-M12MS/15,0-990 1558357 PHOENIX CONTACT Cavo di sistema bus

Riferimento: SAC-4P-M12MS/15,0-990

Codice: 1558357

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Cavo di sistema bus
Cavo di sistema bus, CC-Link (10 MBit/s), a 4 poli, schermato, connettore diritto M12, codifica: A, fino all'estremità libera del cavo, lunghezza del cavo: 15 m
Cavo del sistema bus, collegamento DC (10Mbps), 4 posizioni, PVC, rosso, schermato, presa M12 dritta, codifica: A, all'estremità del cavo libero, lunghezza del cavo: 15m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Cavi, sensore e attuatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 4.009,81 €

Prezzo unitario: 80,1963 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1558357
Pezzi/conf.1 PZ
Sales keyBF1CJF -
Pagina catalogoPagina 401 (PC_2011)
GTIN4046356293686
Peso per pezzo (confezione esclusa)1.115,000 g
Numero tariffa doganale85444290
Paese di originePL (Polonia)

Dimensioni

Lungh. cavo15 m
Lunghezza di spelatura dell'estremità libera50 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 90 °C (connettore / connecttore femmina)
Grado di protezioneIP65
IP67

Generalità

Corrente di dimensionamento a 40 ℃4 A
Tensione di dimensionamento48 V AC
60 V DC
N. poli4
Colore maniglienero
Resistenza di isolamento≥ 100 MΩ
CodificaA - standard
Tipo di segnale/categoriaCC Link, 10 MBit/s
Segnalazione statoNo
Categoria di sovratensioneII
Grado d'inquinamento3
Cicli di manovra≥ 100
Coppia di serraggio0,4 Nm (Connettore M12)

Materiale

Classe di combustibilità a norma UL 94HB
Materiale contattoCuZn
Materiale superficie contattiNi/Au
Materiale inserto portacontattiTPU GF
Materiale impugnatureTPU, difficilmente infiammabile, autoestinguente
Materiale ghieraPressogetto di zinco, nichelato
Materiale guarnizioneNBR

Piedinatura

Contatto | colore (definizione del segnale) | contatto (opzionale)1 (Maschio) | SR (Schermatura)
2 (Maschio) | WH (DB)
3 (Maschio) | YE (DG)
4 (Maschio) | BU (DA)

Normative e prescrizioni

Classe di combustibilità a norma UL 94HB

Cavo

Tipo cavoCC Link
Tipo cavo (sigla)990
Struttura cavo3xAWG20/7 + 1xAWG22/19 (conduttori flessibili applicati)
Sezione conduttore0,5 mm²
Linea segnale AWG20
Struttura conduttore segnale linea7x 0,28 mm
Isolamento spessore parete0,89 mm (Guaina esterna)
Colori filobianco, giallo, blu
SchermaturaPellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati
Copertura schermata ottica78 %
Guaina esterna, colorerosso
Diametro esterno cavo D7,7 mm
Raggio di piegatura minimo, fisso77 mm
Peso del cavo78,8 kg/km
Guaina esterna, materialePVC
Materiale isolamento filiPE espanso, con elevata densità
Materiale conduttoreFilo Cu nudo
resistenza del conduttore31,2 Ω/km
Capacità61 pF
Impedenza caratteristica110 Ω
Tensione nominale cavo300 V
Temperatura ambiente (esercizio)-30 °C ... 60 °C (cavi, posa fissa)
-5 °C ... 60 °C (cavi, posa mobile)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 1558357 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicaaltro
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica15 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicacloruro di polivinile (PVC)
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicarosso
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaNo
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-30 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-5 °C
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica4 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP65
