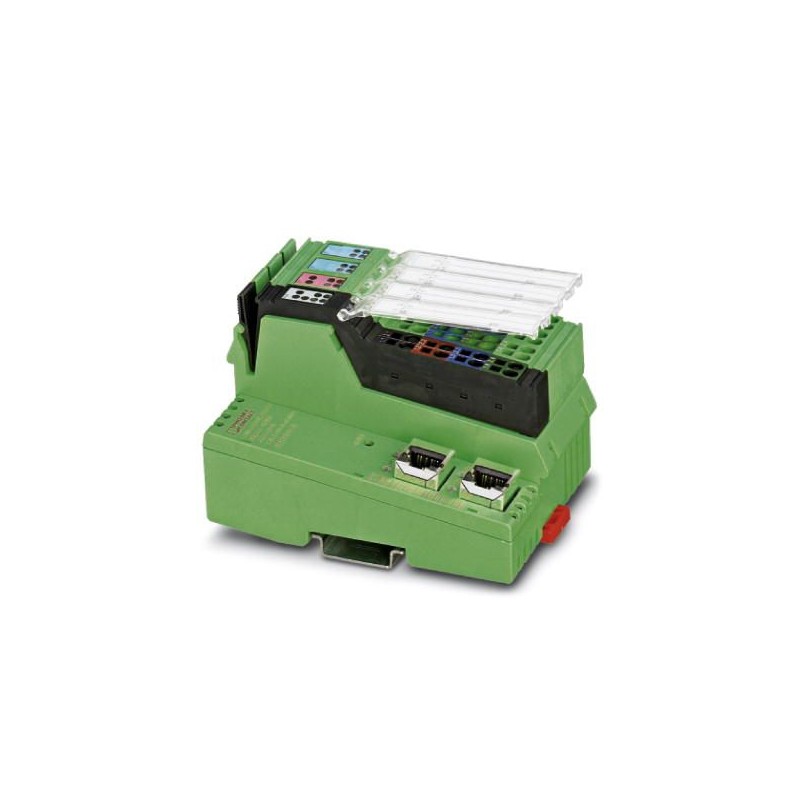

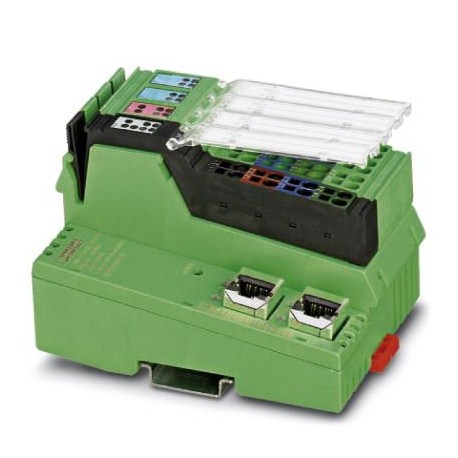

IL S3 BK DI8 DO4 2TX-PAC 2692380 PHOENIX CONTACT Accoppiatore bus
IL S3 BK DI8 DO4 2TX-PAC
2692380
PHOENIX_CONTACT
Accoppiatore bus
Inline, Accoppiatore bus, Sercos, RJ45 femmina, Ingressi digitali: 8, 24 VDC, tecnologia di connessione: 3 conduttori, Uscite digitali:4, 24 VDC, 500 mA, tecnologia di connessione:3 conduttori, velocità di trasmissione sul bus locale:500 kBit/s / 2 MBit/s, grado di protezione: IP20, inclusi connettori Inline, campi di siglatura e piastra terminale
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2692380 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI11C - |
| Pagina catalogo | Pagina 127 (C_6_2017) |
| GTIN | 4046356325882 |
| Peso per pezzo (confezione esclusa) | 298,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 80 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni con connettori |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 298 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali sì |
| Caduta dell’alimentazione sensori sì | |
| Caduta dell’alimentazione degli attuatori sì |
Interfacce
| Denominazione | Sercos |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore femmina RJ45 |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
Limiti di sistema dell'accoppiatore
| Denominazione | Limiti di sistema dell'accoppiatore bus |
|---|---|
| Numero dati di processo | max. 512 Byte (da ogni stazione) |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 63 |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
| Denominazione | Sercos |
| Tipo di apparecchiatura | Sercos slave |
| Profilo del dispositivo | FSP_IO |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | 150 mA (senza moduli I/O collegati) |
| max. 1,05 A | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC |
| Alimentatore | max. 0,8 A DC |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Corrente assorbita | min. 3 mA (senza sensori) |
| max. 8 A DC | |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Corrente assorbita | max. 8 A DC |
| Potenza assorbita | tip. 3,2 W (Totale apparecchiature) |
| Corrente assorbita | min. 3 mA (senza attuatori) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 Tipo 1 |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero ingressi | 8 |
| Tempo di eccitazione tipica | ca. 500 µs |
| Nome protezione | Prot. contro inversione polarità |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | tip. 3 mA |
| Corrente d'ingresso tipica per canale | tip. 3 mA |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 4 |
| Nome protezione | Protezione contro cortocircuito, protezione contro sovraccarico |
| Tensione d'uscita | 24 V DC -1 V (con corrente nominale) |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo/morsetto | 2 A |
| Corrente di uscita massima per modulo | 2 A |
| Carico nominale induttivo | 12 VA (1,2 H, 48 Ω) |
| Carico nominale lampade | 12 W |
| Carico nominale ohmico | 12 W |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 80 mm |
| altezza (EF000040) | 120.55 mm |
| profondità (EF000049) | 71.24238 mm |
