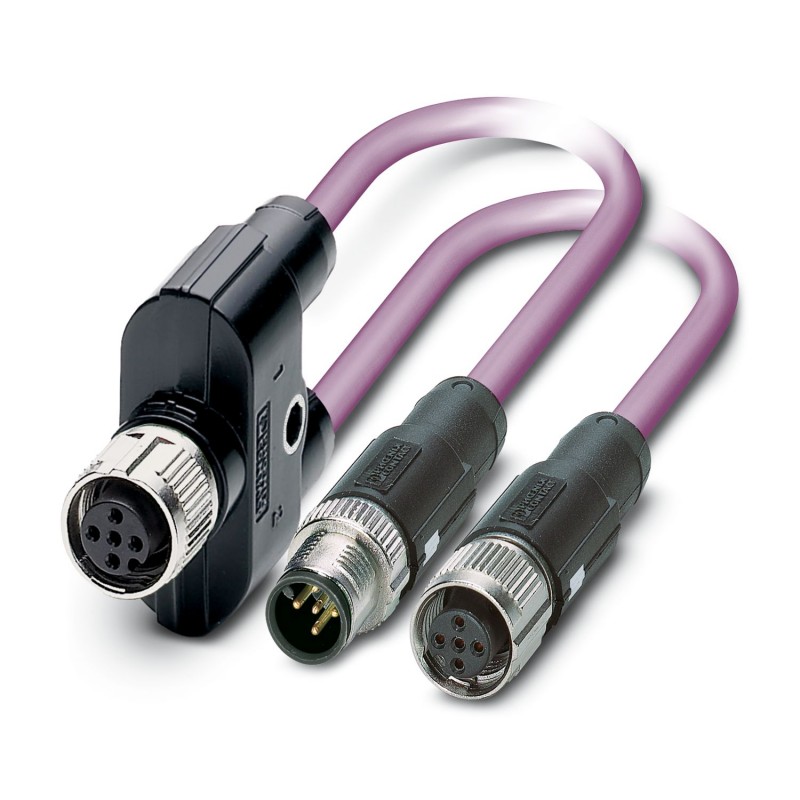

SAC-5PY-F/2X10,0-920-MS-FS 1436068 PHOENIX CONTACT Cavo di sistema bus
SAC-5PY-F/2X10,0-920-MS-FS
1436068
PHOENIX_CONTACT
Cavo di sistema bus
Cavo di sistema bus, CANopen®, DeviceNet™, 5 poli senza alogeni, schermato, femmina diritto M12, codifica: A SPEEDCON, a femmina diritto M12, codifica: A SPEEDCON e connettore diritto M12, codifica: A SPEEDCON, lunghezza cavo: 10 m, tutti i connettori innestabili non schermati, il display è posizionato sopra il pin 1
Cavo di sistema bus, CANopen®, DeviceNet™, 5-poli, PUR senza alogenati, lilla rossastro RAL 4001, schermata, Connettore femmina diritto M12 SPEEDCON, codifica: A, su Connettore femmina diritto M12 SPEEDCON, codifica: A e Maschio diritto M12 SPEEDCON, codifica: A, lunghezza cavo: 10 m, tutti i connettori non schermati, Schermatura collegata su Pin 1
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | CANopen® |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Sistema bus | CANopen®/DeviceNet™ |
| Tipo di segnale/categoria | CANopen® |
| DeviceNet™ |
| Segnalazione stato | no |
| Indicazione di stato disponibile | No |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Disegno quotato |  |
| Distanza media | 21 mm |
| Piedinatura | |
| Contatto colore (definizione del segnale) contatto (opzionale) | 1 (Distributore) SR (Schermatura) 1 (Maschio) 1 (femmina) |
| 2 (Distributore) RD (V+) 2 (Maschio) 2 (femmina) | |
| 3 (Distributore) BK (V-) 3 (Maschio) 3 (femmina) | |
| 4 (Distributore) WH (CAN_H) 4 (Maschio) 4 (femmina) | |
| 5 (Distributore) BU (CAN_L) 5 (Maschio) 5 (femmina) | |
| Connessione 1 | |
| Tipo | Connettore femmina diritto M12 SPEEDCON |
| Numero di poli | 5 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A (Standard) |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M12 SPEEDCON |
| Numero di poli | 5 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A (Standard) |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Connessione 3 | |
| Tipo | Maschio diritto M12 SPEEDCON |
| Numero di poli | 5 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A (Standard) |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Lunghezza cavo | 10 m |
| CANopen®/DeviceNet™, PUR, viola [920] | |
| Disegno quotato |  |
| Peso della linea | 90 kg/km |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | CANopen®/DeviceNet™, PUR, viola [920] |
| Struttura conduttore | 2xAWG24/19+2xAWG22/19 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 2x 0,25 mm² (Linea dati) |
| 2x 0,34 mm² (Tensione di alimentazione) | |
| 1x 0,34 mm² (Conduttori flessibili applicati) | |
| Diametro filo con guaina isolante | 1,95 mm ±0,05 mm (Linea dati) |
| 1,4 mm ±0,05 mm (Tensione di alimentazione) | |
| Diametro esterno conduttore | 6,70 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | lilla rossastro RAL 4001 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE espanso (Linea dati) |
| PE (Tensione di alimentazione) | |
| Conduttore singolo, colore | rosso-nero, blu-bianco |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Pellicola di alluminio rivestita in plastica, lato in alluminio esterno |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Copertura schermata ottica | 80 % |
| Resistenza di isolamento | ≥ 5 GΩ*km (Linea dati) |
| ≥ 5 GΩ*km (Tensione di alimentazione) | |
| Resistenza del doppino | ≤ 181,80 Ω/km (Linea dati) |
| ≤ 114,80 Ω/km (Tensione di alimentazione) | |
| Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
| Capacità linea | nom. 40 nF/km (Linea dati) |
| Tensione nominale cavi | ≤ 300 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 34 mm |
| Raggio di piegatura minimo, mobile | 67 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 70 mm, Raggio di piegatura: 10 x D, Corsa di posizionamento: 4,5 m, Velocità di posizionamento: 3 m/s, Accelerazione: 3 m/s², Temperatura di utilizzo: -20 °C ... 60 °C |
| Attenuazione schermatura | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (a 125 kHz) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Resistenza alla fiamma | IEC 60332-1-2 |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 70 °C (Cavi, posa mobile) | |
| -20 °C ... 60 °C (con installazione) | |
| -20 °C ... 60 °C (Cavo, inserto catene portacavi) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 5 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | femmina (presa) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | femmina (presa) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 10 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | No |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -30 °C |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
