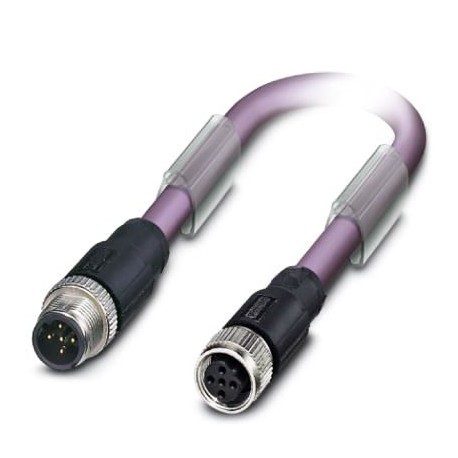

SAC-2P-M12MSB/ 5,0-910/M12FSB 1507382 PHOENIX CONTACT Cavo di sistema bus
SAC-2P-M12MSB/ 5,0-910/M12FSB
1507382
PHOENIX_CONTACT
Cavo di sistema bus
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1507382 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CKC - |
| Pagina catalogo | Pagina 429 (C_2_2017) |
| GTIN | 4017918900205 |
| Peso per pezzo (confezione esclusa) | 326,900 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generalità
| Nota | Altri prodotti con lunghezza cavo variabile sono disponibili nella sezione Accessori |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 2 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | B - inverso |
| Tipo di segnale/categoria | PROFIBUS, 12 MBit/s (max. 100 m) |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Connettore M12) |
Materiale
| Materiale contatto | CuSn |
|---|---|
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 (conn. maschio), TPU GF (conn. femmina) |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Piedinatura
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 2 (Maschio) | GN (Cavo A) | 2 (femmina) |
|---|---|
| 4 (Maschio) | RD (Cavo B) | 4 (femmina) |
Cavo
| Tipo cavo | PROFIBUS |
|---|---|
| Tipo cavo (sigla) | 910 |
| UL AWM Style | 21198 (80 °C / 300 V) |
| Struttura cavo | 1x2xAWG24/19 |
| Sezione conduttore | 2x 0,25 mm² (Linea del segnale) |
| Linea segnale AWG | 24 |
| Struttura conduttore segnale linea | 19x 0,13 mm |
| Diametro cavo incluso isolamento | 2,55 mm ±0,07 mm |
| Colori filo | rosso, verde |
| Cordatura intera | 2 conduttori con 2 riempitori verso l’anima |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Guaina esterna, colore | viola RAL 4001 |
| Diametro esterno cavo D | 7,8 mm ±0,2 mm |
| Raggio di piegatura minimo, fisso | 40 mm |
| Raggio di piegatura minimo, mobile | 65 mm |
| Numero dei cicli di piegatura | 4000000 |
| Raggio di piegatura | 65 mm |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Numero dei cicli di piegatura | 5000000 |
| Raggio di piegatura | 80 mm |
| Corsa di posizionamento | 4,5 m |
| Velocità di posizionamento | 3 m/s |
| Accelerazione | 3 m/s² |
| Peso del cavo | 90 kg/km |
| Guaina esterna, materiale | PUR |
| Riempitore materiale | PP |
| Materiale isolamento fili | Foam-Skin PP |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| resistenza del conduttore | ≤ 78,6 Ω/km |
| Capacità linea | nom. 30 pF/m |
| Impedenza caratteristica | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Attenuazione | ≤ 0,049 dB/m (con 16 MHz) |
| Tensione nominale cavo | 30 V |
| Tensione di prova filo/filo | 1500 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 1500 V (50 Hz, 1 min) |
| Resistenza alla fiamma | UL 1581, Sec. 1060 (FT-1) |
| IEC 60332-1-2 | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Altra resistenza | non aderente |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 80 °C (cavi, posa mobile) | |
| ≤ 70 °C (Cavo, inserto catene portacavi) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
