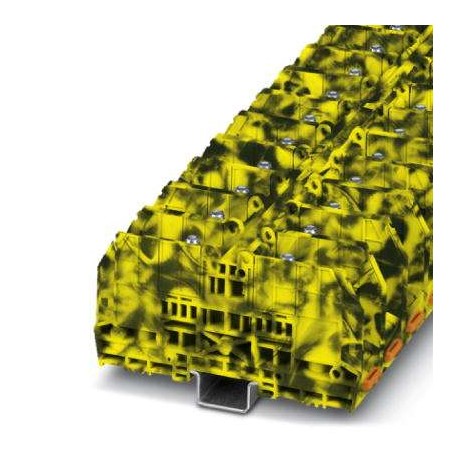

RBO 8-FE 3213139 PHOENIX CONTACT Morsetto di collegamento a bullone
RBO 8-FE
3213139
PHOENIX_CONTACT
5
Morsetto di collegamento a bullone
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3213139 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | BE4412 - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 542 (C_1_2017) |
| GTIN | 4046356719254 |
| Peso per pezzo (confezione esclusa) | 141,750 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | CN (Cina) |
Generalità
| N. poli | 1 |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Potenziali | 1 |
| Sezione nominale | 70 mm² |
| Colore | nero/giallo |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 6,27 W |
| Corrente di carico massima | 192 A (con sezione del conduttore da 70 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati.) |
| Corrente nominale IN | 192 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Larghezza | 29 mm |
|---|---|
| Lunghezza | 136 mm |
| Altezza | 66 mm |
| Altezza NS 35/7,5 | 67 mm |
| Altezza NS 35/15 | 74,5 mm |
| Passo | 29 mm |
Dati di collegamento
| Nota | Perno di collegamento |
|---|---|
| Collegamento | Bullone |
| Filettatura | M8 |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigido min. | 6 mm² |
| Sezione conduttore rigido max. | 70 mm² |
| Sezione conduttore flessibile min. | 6 mm² |
| Sezione conduttore flessibile max. | 70 mm² |
| Sezione min. conduttore flessibile AWG | 8 |
| Sezione max. del conduttore flessibile AWG | 2/0 |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 6 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 70 mm² |
| Attacco capocorda a norma | DIN 46234 |
| Sezione connessione capocorda min | 2,5 mm² |
| Sezione connessione capocorda max | 70 mm² |
| Diametro min. | 8,4 mm |
| Larghezza capocorda max. | 22 mm |
| Diametro bullone | 8 mm |
| Filettatura | M8 |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Attacco capocorda a norma | DIN 46235 |
| Sezione connessione capocorda min | 16 mm² |
| Sezione connessione capocorda max | 70 mm² |
| Diametro min. | 8,4 mm |
| Larghezza capocorda max. | 24 mm |
| Diametro bullone | 8 mm |
| Filettatura | M8 |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Attacco capocorda a norma | DIN 46237 |
| Sezione connessione capocorda min | 2,5 mm² |
| Sezione connessione capocorda max | 6 mm² |
| Diametro min. | 8,4 mm |
| Larghezza capocorda max. | 14 mm |
| Diametro bullone | 8 mm |
| Filettatura | M8 |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
Normative e prescrizioni
| Attacco a norma | UL |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
