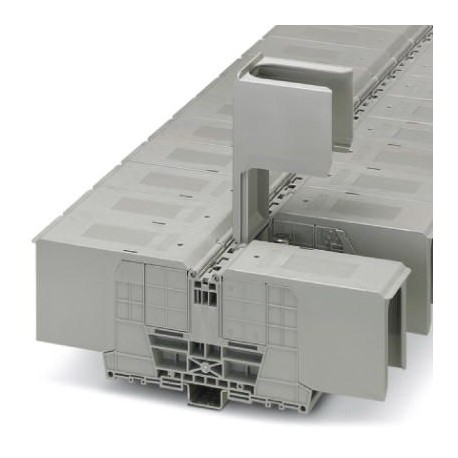

RBO 16-HC 3247989 PHOENIX CONTACT Morsetto di collegamento a bullone
RBO 16-HC
3247989
PHOENIX_CONTACT
5
Morsetto di collegamento a bullone
Morsetto di collegamento a perno, tensione nominale: 1500 V, corrente nominale: 520 A, numero di collegamenti: 2, numero di poli: 1, tipo di collegamento: Collegamento a montante, 1° piano, Sezione di dimensionamento: 300 mm², classe di montaggio: NS 35/7,5, NS 35/15, avvitamento diretto, colore: grigio
Morsetto di collegamento a bullone, tensione nominale: 1000 V, corrente nominale: 520 A, numero di connessioni: 2, numero poli: 1, tipo di connessione: Bullone, Sezione di dimensionamento: 300 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, avvitamento diretto, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | |
| Nota | La tensione nominale di isolamento si applica ai capicorda per collegamenti a pressione secondo la norma DIN 46235:1983-07 e ai capicorda non isolati secondo la norma DIN 46234:1980-03 con estensione del percorso. |
Caratteristiche articolo
| Tipo di prodotto | Morsetto di collegamento a bullone |
| Famiglia di prodotti | RBO |
| Campo di applicazione | Industria ferroviaria |
| Costruzione di macchine | |
| Costruzione di impianti | |
| Numero di poli | 1 |
| Passo | 54,8 mm |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 16,22 W |
Dati di collegamento
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 300 mm² |
| Lunghezza del tratto da spelare | La lunghezza del tratto da spelare dipende dalle indicazioni del produttore del capocorda. |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale | 520 A |
| Corrente di carico massima | 520 A (con sezione del conduttore di 300 mm²) |
| Tensione nominale | 1000 V |
| Sezione nominale | 300 mm² |
| Connessione capocorda DIN 46234:1980-03 | |
| Attacco a norma | DIN 46234:1980-03 |
| Sezione | 25 mm² ... 300 mm² |
| Sezione AWG | 4 ... 600 kcmil (convertito secondo IEC) |
| Diametro occhiello | 17 mm |
| Larghezza | 38 mm |
| Diametro bullone | 16 mm |
| Filettatura | M16 |
| Coppia di serraggio | 25 ... 35 Nm |
| Attacco a norma | DIN 46235:1983-07 |
| Sezione | 25 mm² ... 300 mm² |
| Sezione AWG | 4 ... 600 kcmil (convertito secondo IEC) |
| Diametro occhiello | 17 mm |
| Larghezza | 48 mm |
| Diametro bullone | 16 mm |
| Filettatura | M16 |
| Coppia di serraggio | 25 ... 35 Nm |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 2 GD Ex eb IIC Gb |
| Range di temperatura d'impiego | -60 °C ... 110 °C |
| Accessori certificati Ex | 0800886 E/NS 35 N |
| Lista ponticelli | / RBO 16-VS 2 / 3244685 |
| / RBO 16-VS 3 / 3244698 | |
| Dati di ponticellamento | 520 A / 300 mm² |
| Aumento di temperatura Ex | 40 K (520 A / 300 mm²) |
| Tensione nominale | 1100 V |
| In caso di ponticellamento con ponticello | 1100 V |
| Tensione di isolamento nominale | 1000 V |
| Uscita | (permanente) |
| Piano Ex Generalità | |
| Corrente nominale | 520 A |
| Corrente di carico massima | 520 A |
| Resistività di massa | 0,02 mΩ |
| Dati di collegamento Ex Generalità | |
| Range della coppia di serraggio | 25 Nm ... 35 Nm |
| Sezione nominale | 300 mm² |
| Sezione di dimensionamento AWG | 600 kcmil |
| Dati di collegamento conduttori rigidi | 25 mm² ... 300 mm² |
| Dati di collegamento AWG | 4 ... 600 kcmil |
| Dati di collegamento conduttori flessibili | 25 mm² ... 300 mm² |
| Dati di collegamento AWG | 4 ... 600 kcmil |
| 2 conduttori di sezione identica rigidi | 25 mm² ... 300 mm² |
| 2 conduttori con sezione identica AWG rigidi | 4 ... 600 kcmil |
| 2 conduttori di sezione identica flessibili | 25 mm² ... 300 mm² |
| 2 conduttori con sezione identica AWG flessibili | 4 ... 600 kcmil |
Dimensioni
| Disegno quotato |  |
| Larghezza | 54,8 mm |
| Altezza | 283,5 mm |
| Profondità su NS 35/7,5 | 91,8 mm |
| Profondità su NS 35/15 | 99,3 mm |
| Lunghezza perno | 45 mm |
| Passo | 54,8 mm |
Indicazioni materiale
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Controlli elettrici
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 9,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 300 mm² | 36 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 2,2 kV |
| Risultato | Prova superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | No |
Controlli meccanici
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | NS 35 |
| Forza di prova valore nominale | 20 N |
| Risultato | Prova superata |
Condizioni ambientali e della vita elettrica
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 1, classe B, montato sulla carrozzeria |
| Frequenza | f1= 5 Hz a f2= 150 Hz |
| Livello ASD | 1,857 (m/s²)²/Hz |
| Accelerazione | 0,8g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 5g |
| Durata urti | 30 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-1 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 | |
| avvitamento diretto |
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 520 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a bullone |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a bullone |
| numero di punti di fissaggio per ogni piano (EF002660) | 2 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 54.8 mm |
| altezza (EF000040) | 283.5 mm |
| profondità (EF000049) | 91.8 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3247989-RBO 16-HC | 120 Kbytes |
|
