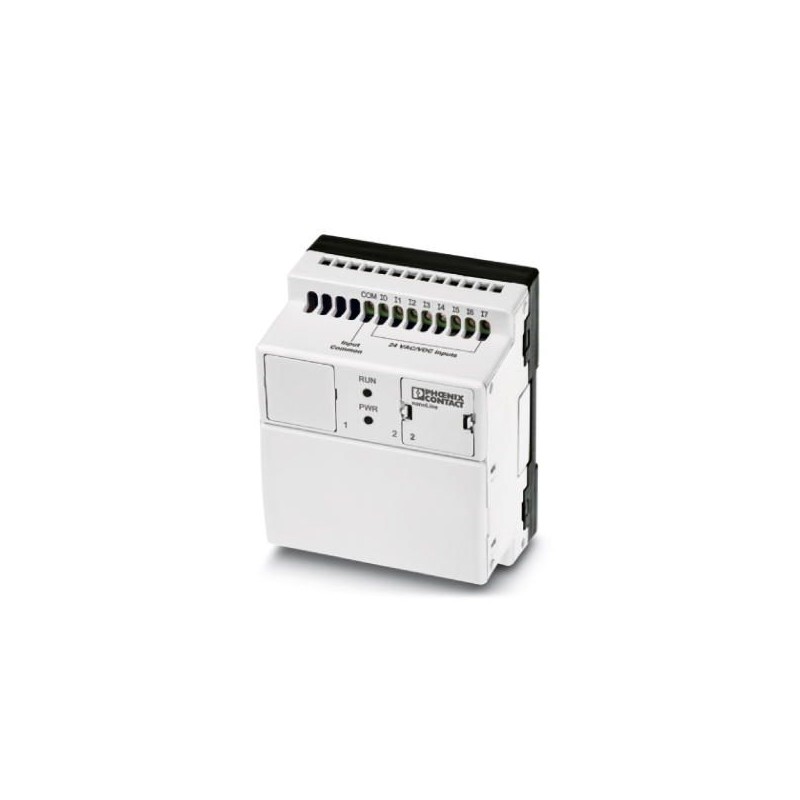

NLC-055-024D-08I-04QRD-05A 2700464 PHOENIX CONTACT Unità di base
NLC-055-024D-08I-04QRD-05A
2700464
PHOENIX_CONTACT
Unità di base
Unità base nanoLine 24 V CC. Dotato di 8 ingressi digitali, 2 ingressi analogici (0-10 V) e 4 canali di uscita a relè. È possibile aggiungere canali I/O e posizionare fino a 3 moduli di espansione I/O. I moduli di comunicazione opzionali consentono una connessione di rete o una connessione seriale. Un dispositivo di controllo opzionale fornisce un'interfaccia utente. La programmazione avviene tramite un nanoNavigator.
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700464 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRACAA - |
| Pagina catalogo | Pagina 460 (C_8_2015) |
| GTIN | 4046356576611 |
| Peso per pezzo (confezione esclusa) | 336,500 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | IN (India) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 90 % |
Interfacce
| Interfaccia | Dispositivo di gestione |
|---|---|
| Collegamento | RJ45 / COMBICON |
| Interfaccia | RS-232 |
| Collegamento | Slot 1 |
| Interfaccia | USB |
| Collegamento | Slot 1 |
alimentazione
| Collegamento alimentazione | Connessione a vite |
|---|---|
| Tensione di alimentazione | 24 V DC (Alimentazione ai moduli I/O e di comunicazione) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | 250 mA |
| Corrente assorbita tipica | 150 mA |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | EN 61131-2 tipo 1 NPN/PNP |
| Collegamento | Connessione a vite |
| Numero ingressi | 8 |
| Tempo di eccitazione tipica | 20 ms (ON) |
| 70 µs (OFF) | |
| Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 15 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | 5 mA DC (On) |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Descrizione dell'uscita | Uscita relè |
| Collegamento | Connessione a vite |
| Numero uscite | 4 |
| Nome protezione | Protezione esterna necessaria |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 5 A |
| Corrente di uscita massima per modulo/morsetto | 20 A |
| Corrente di uscita massima per modulo | 5 A |
| Carico nominale ohmico | 600 W (@ 24 Ohm) |
Ingressi analogici
| Descrizione dell'ingresso | Ingresso analogico |
|---|---|
| Numero ingressi | 2 |
| Tecnica di connessione | Connessione a vite |
| Risoluzione A/D | 12 Bit (monotono) |
| Frequenza limite (3 dB) | 1 Hz (3 dB) |
| Nome protezione | Soppressione dei picchi di tensione |
| Principio di misura | approssimazione successiva |
| Segnale d'ingresso, tensione | 0 V DC ... 10 V DC |
| Resistenza d'ingresso ingresso tensione | 20 kΩ |
| Filtro d'ingresso | digitale |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caratteristica | Valore |
|---|---|
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 0 |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 4 |
| con uscita relè (EF003198) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| apparecchio base (EF007279) | Sì |
| estensibile (EF000119) | No |
| apparecchio per ampliamento (EF007163) | No |
| con temporizzatore (EF000256) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 80.5 mm |
| altezza (EF000040) | 103.5 mm |
| profondità (EF000049) | 60 mm |
