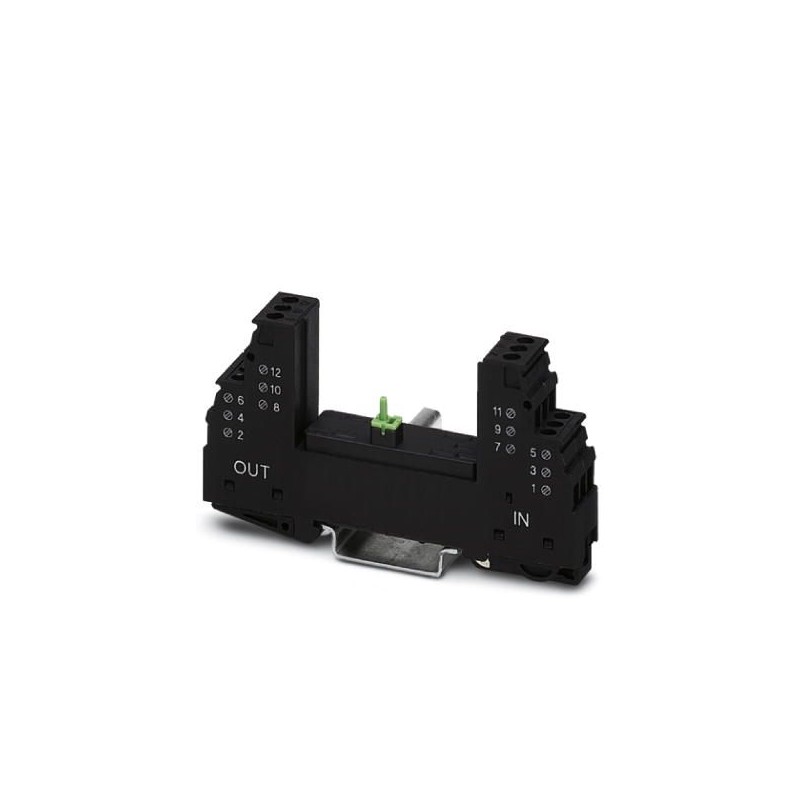

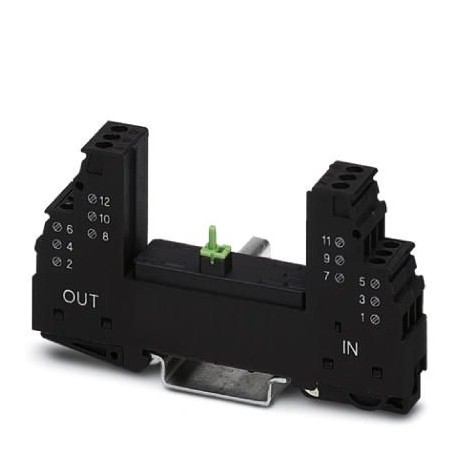

PT 2X2+F-BE 2839224 PHOENIX CONTACT Elemento base protezione contro le sovratensioni
PT 2X2+F-BE
2839224
PHOENIX_CONTACT
Elemento base protezione contro le sovratensioni
Elemento base di protezione a innesto PT con circuito di protezione per due circuiti di segnale a due conduttori senza potenziale di terra, scaricatore di gas tra i collegamenti 3-4 (GND) e 9-10, montaggio su NS 35/7,5 e NS 35/15, larghezza custodia: 17,5 mm
messa a terra, protezione da fulmini e sovratensioni > Accessori per reti dati di protezione contro le sovratensioni / tecnologia MCR
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2839224 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 99 (C_4_2017) |
| GTIN | 4017918182762 |
| Peso per pezzo (confezione esclusa) | 58,200 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 51,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 1 TE |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero intenso RAL 9005 |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 4 |
| Direzione di azione | Signal Ground/Shield-Earth Ground |
Circuito di protezione
| Tensione nominale UN | 24 V AC |
|---|---|
| 24 V DC | |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |
| Corrente di dimensionamento | 450 mA (45 °C) |
| Resistenza in serie | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/disposizioni | IEC 61643-21 2000 + rettifica 2001 + A1:2008, modificato + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2839224-PT 2X2+F-BE | 110 Kbytes |
|
