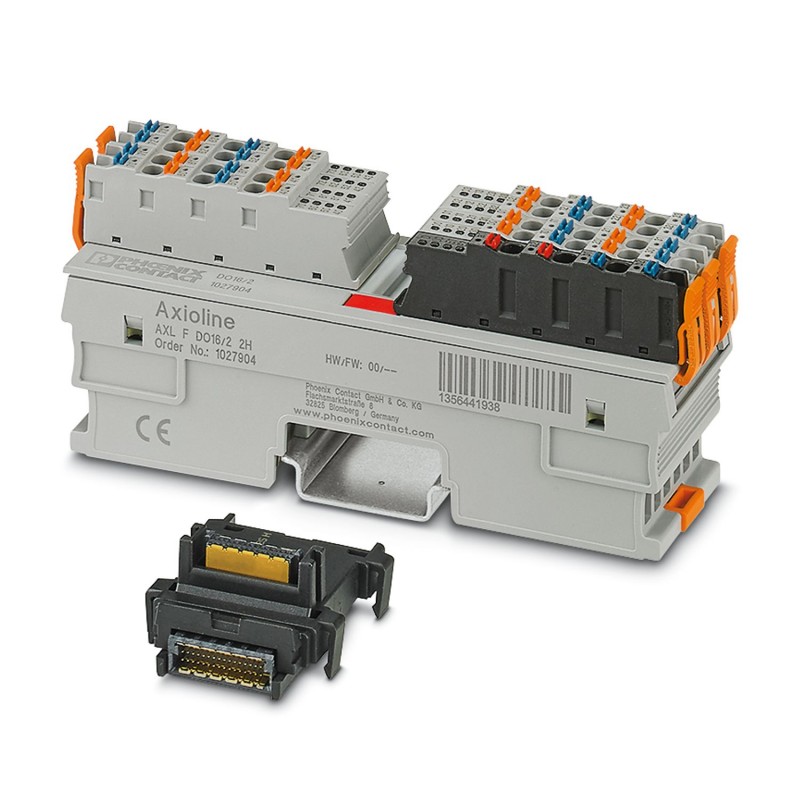

AXL F DO16/2 2H 1027904 PHOENIX CONTACT Modulo di I/O
AXL F DO16/2 2H
1027904
PHOENIX_CONTACT
Modulo di I/O
AxiolineF, Modulo di uscita digitale, Uscite digitali:16, 24 VDC, 500 mA, tecnologia di connessione:2 conduttori, velocità di trasmissione sul bus locale:100 MBit/s, grado di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 35 mm |
| Altezza | 129,9 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Interfacce
| Bus locale Axioline F | |
| Numero di interfacce | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
Caratteristiche del sistema
| Modulo | |
| Range indirizzi ingressi | 0 Byte |
| Range indirizzi uscite | 2 Byte |
| Bisogno di dati di parametrizzazione | 1 Byte |
| Bisogno di dati di configurazione | 6 Byte |
Dati di uscita
| Digitale: | |
| Denominazione uscita | Uscite digitali |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 2 conduttori |
| Numero uscite | 16 |
| Circuito di protezione | Protezione contro cortocircuiti e sovraccarichi delle uscite; elettronica |
| Tensione d'uscita | 24 V DC |
| Limitazione della tensione di disinserimento induttiva | -32,8 V ... -15 V |
| Corrente di uscita massima per modulo | 8 A (protezione esterna) |
| Tensione di uscita nominale | 24 V DC |
| Carico min | 10 kΩ |
| Tensione di uscita allo stato disattivato | max. 1 V |
| Corrente di uscita allo stato disattivato | max. 300 µA |
| Carico nominale induttivo | max. 12 VA (1,2 H, 48 Ω, con tensione nominale) |
| Carico nominale lampade | max. 12 W (con tensione nominale) |
| Carico nominale ohmico | max. 12 W (48 Ω, con tensione nominale) |
| Frequenza di commutazione | max. 10000 al secondo (con corrente di almeno 50 mA) |
| max. 1 al secondo (con carico nominale induttivo) | |
| max. 16 al secondo (con carico nominale della lampada) | |
| Resistenza alla tensione inversa verso impulsi brevi | richiede una resistenza a tensioni inverse fino a 0,5 A per 1 s |
| Comportamento in caso di sovraccarico | Spegnimento con riavvio automatico |
| Comportamento in caso di sovraccarico induttivo | L’uscita può essere distrutta |
| Ritardo segnale | max. 100 µs (durante l'accensione) |
| max. 100 µs (allo spegnimento, con una corrente di carico di almeno 50 mA) | |
| Disattivazione sovracorrente | da 0,7 A |
| Corrente di uscita per rottura massa nello stato disinserito | < 1 mA |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Axioline F |
| Tipo | block modular |
| Posizione d'installazione | in base alle esigenze (senza derating della temperatura) |
| Componenti della fornitura | incluso modulo di base bus e connettori Axioline F |
| Stato di manutenzione dei dati | |
| Revisione articolo | 02 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 1,6 W |
| Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 60 mA |
| Potenziali: Alimentazione per moduli di uscita digitali (UO) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A (protezione esterna) |
| Circuito di protezione | Prot. contro le sovratensioni; elettronica (35 V, 0,5 s) |
| Prot. contro inversione polarità; diodo parallelo; con protezione esterna 5 A (solo per la messa in servizio) | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / alimentazione 24 V (periferica) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min. |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Axioline F |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Axioline F | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Normative e prescrizioni
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | in base alle esigenze (senza derating della temperatura) |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 16 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 0.5 A |
| tensione ammessa nell'uscita (EF007553) | 24 V |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 129.387027 mm |
| profondità (EF000049) | 52.589984 mm |
