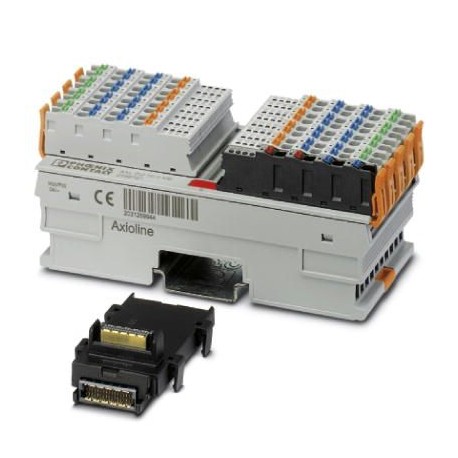

AXL F DO16/3 2F 2688048 PHOENIX CONTACT Modulo I/O
AXL F DO16/3 2F
2688048
PHOENIX_CONTACT
Modulo I/O
AxiolineF, Modulo di uscita digitale, Uscite digitali:16, 24 VDC, 500 mA, tecnologia di connessione:3 conduttori, velocità di trasmissione su bus locale:100 MBit/s, indice di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2688048 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI232 - |
| Pagina catalogo | Pagina 109 (C_6_2017) |
| GTIN | 4046356501583 |
| Peso per pezzo (confezione esclusa) | 234,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 53,6 mm |
| Altezza | 129,9 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Dati di collegamento
| Denominazione | Connettore Axioline F |
|---|---|
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 234 g |
| Nota per i dati sul peso | con connettore e modulo di base bus |
Interfacce
| Denominazione | Bus locale Axioline F |
|---|---|
| Numero di canali | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
Potenziali Axioline
| Denominazione | Alimentazione del bus locale Axioline F (UBus) |
|---|---|
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 120 mA (fino a HW 04) |
| max. 60 mA (da HW 05) | |
| Potenza assorbita | max. 600 mW (fino a HW 04) |
| max. 300 mW (da HW 05) | |
| Denominazione | Alimentazione per moduli di uscita digitali (UO) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A (protezione esterna) |
| Potenza assorbita | max. 240 W (di cui 560 W di perdite interne) |
| Nome protezione | Protezione contro le sovratensioni tensione d'alimentazione |
| Protezione contro inversione di polarità tensione alimentazione | |
| Protezione | max. 8 A (Protezione da inversione di polarità fino a 5 A) |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 3 conduttori |
| Numero uscite | 16 |
| Nome protezione | Protezione contro cortocircuiti e sovraccarichi delle uscite |
| Tensione d'uscita | 24 V |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo | 8 A (protezione esterna) |
| Carico nominale induttivo | max. 12 VA (1,2 H, 48 Ω, con tensione nominale) |
| Carico nominale lampade | max. 12 W (con tensione nominale) |
| Carico nominale ohmico | max. 12 W (48 Ω, con tensione nominale) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V (logica) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V (logica) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 30g | |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 16 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 0.5 A |
| tensione ammessa nell'uscita (EF007553) | 24 V |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 53.6 mm |
| altezza (EF000040) | 129.388068 mm |
| profondità (EF000049) | 52.59 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2688048-AXL F DO16/3 2F | 224 Kbytes |
|
