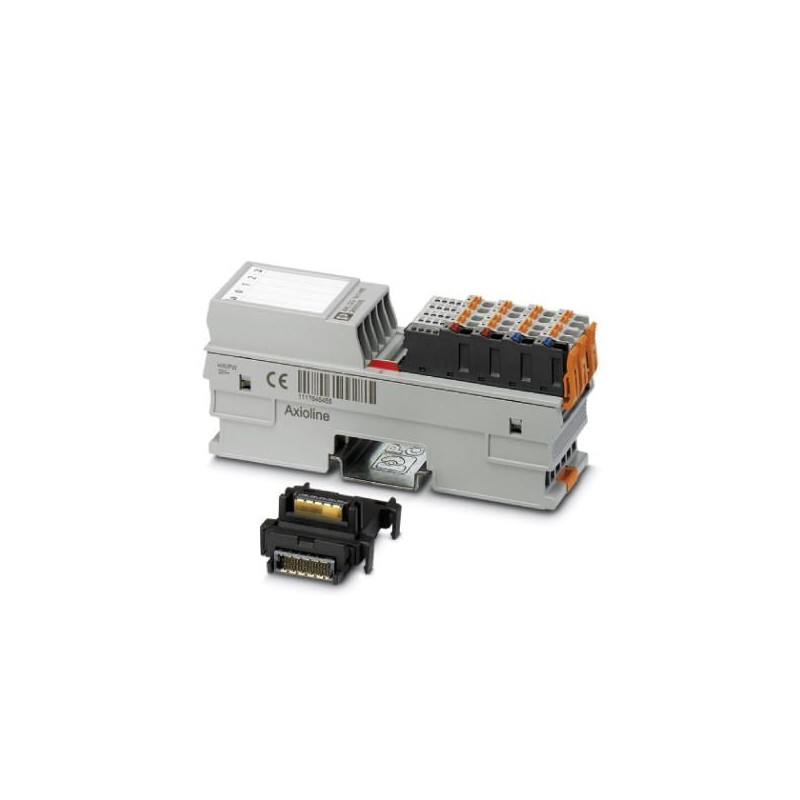

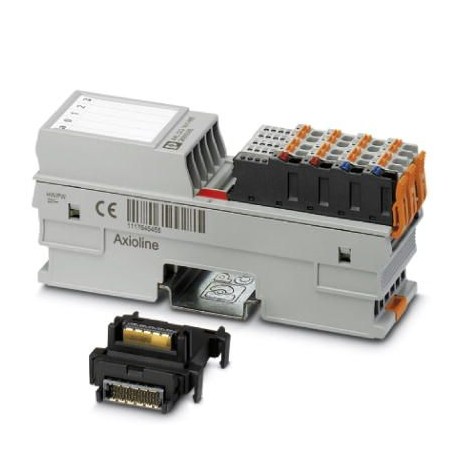

AXL F DO16/1 1H 2688349 PHOENIX CONTACT Modulo I/O
Riferimento: AXL F DO16/1 1H
Codice: 2688349
Produttore: PHOENIX_CONTACT
Descrizione:
Modulo I/O
AxiolineF, Modulo di uscita digitale, Uscite digitali:16, 24 VDC, 500 mA, tecnologia di connessione:1 driver, velocità di trasmissione sul bus locale:100 MBit/s, grado di protezione: IP20, incluso modulo presa bus e connettori AxiolineF
Categorie:
- sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
- PHOENIX_CONTACT > I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 2688349 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI232 - |
| Pagina catalogo | Pagina 109 (C_6_2017) |
| GTIN | 4046356606530 |
| Peso per pezzo (confezione esclusa) | 134,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 35 mm |
| Altezza | 126,1 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Dati di collegamento
| Denominazione | Connettore Axioline F |
|---|---|
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 134 g |
| Nota per i dati sul peso | con connettore e modulo di base bus |
Interfacce
| Denominazione | Bus locale Axioline F |
|---|---|
| Numero di canali | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
Potenziali Axioline
| Denominazione | Alimentazione del bus locale Axioline F (UBus) |
|---|---|
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 120 mA (fino a HW 02) |
| max. 60 mA (da HW 03) | |
| Potenza assorbita | max. 600 mW (fino a HW 02) |
| max. 300 mW (da HW 03) | |
| Denominazione | Alimentazione per moduli di uscita digitali (UO) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A (protezione esterna) |
| Potenza assorbita | max. 240 W (di cui 560 W di perdite interne) |
| Nome protezione | Protezione contro le sovratensioni tensione d'alimentazione |
| Protezione contro inversione di polarità tensione alimentazione | |
| Protezione | max. 8 A (Protezione da inversione di polarità fino a 5 A) |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 1 conduttore |
| Numero uscite | 16 |
| Nome protezione | Protezione contro cortocircuiti e sovraccarichi delle uscite |
| Tensione d'uscita | 24 V |
| Tensione di uscita nominale | 24 V DC |
| Corrente massima d'uscita per canale | 500 mA |
| Corrente di uscita massima per modulo | 8 A (protezione esterna) |
| Carico nominale induttivo | max. 12 VA (1,2 H, 48 Ω, con tensione nominale) |
| Carico nominale lampade | max. 12 W (con tensione nominale) |
| Carico nominale ohmico | max. 12 W (48 Ω, con tensione nominale) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V (logica) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V (logica) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. |
Normative e prescrizioni
| Prove meccaniche | Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Urti secondo EN 60068-2-27/IEC 60068-2-27 30g | |
| Urti continui secondo EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242604eCl@ss 6.027242604eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
ETIM for 2688349 Controllori logici programmabili (PLC) (EC001599)
Nome caratteristica
Valore caratteristica
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica0
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica16
Nome caratteristicaingressi digitali configurabili (EF008516)
Valore caratteristicaNo
Nome caratteristicauscite digitali configurabili (EF008520)
Valore caratteristicaNo
Nome caratteristicatipo di tensione d'ingresso (EF003033)
Valore caratteristicaDC
Nome caratteristicatipo di uscita digitale (EF003601)
Valore caratteristicaaltro
Nome caratteristicacorrente d'uscita (EF003202)
Valore caratteristica0.5 A
Nome caratteristicatensione ammessa nell'uscita (EF007553)
Valore caratteristica24 V
Nome caratteristicaprotezione da corto circuito, uscite presenti (EF003203)
Valore caratteristicaSì
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicatempo di ritardo al cambio di segnale (EF002382)
Valore caratteristica0 ms
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica35 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica125.893334 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica52.649984 mm
DATASHEET - PDF
Titolo
Dimensione
Tipo
176 Kbytes
35 Mbytes
