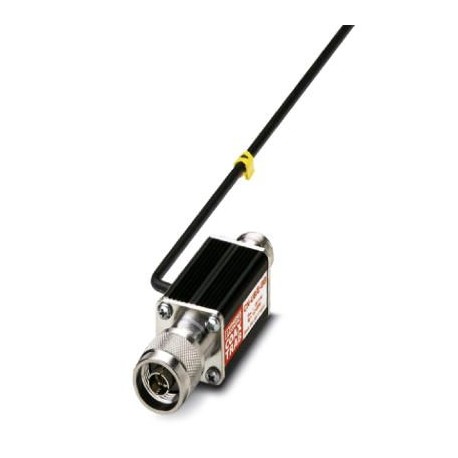

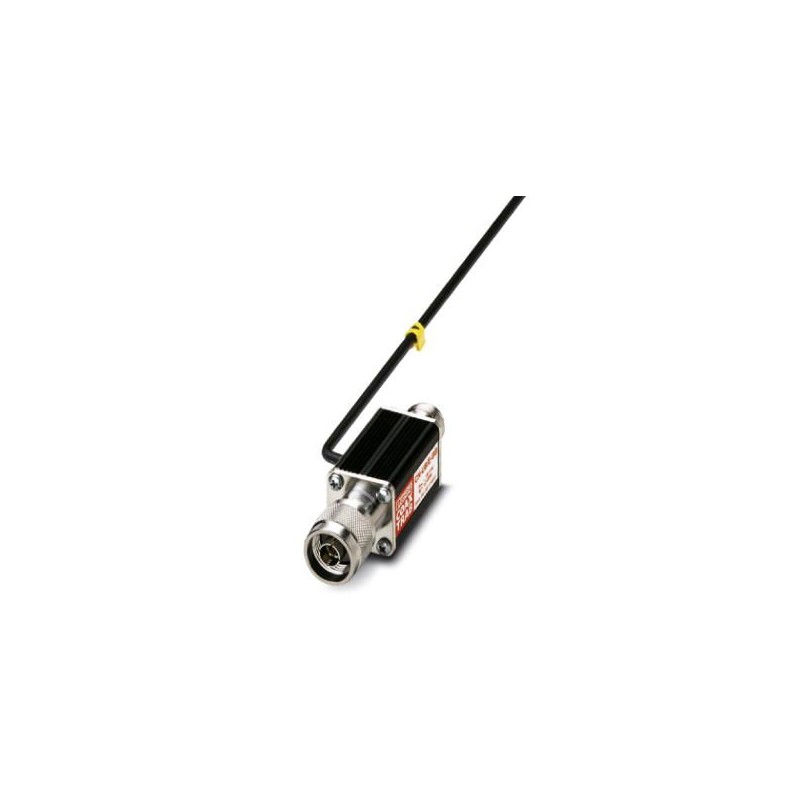

PHOENIX_CONTACT CN-UB/E-BB 2817686 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

CN-UB/E-BB 2817686 PHOENIX CONTACT Dispos. protez. contro le sovratensioni

Riferimento: CN-UB/E-BB

Codice: 2817686

Produttore: PHOENIX_CONTACT

Descrizione:

Dispos. protez. contro le sovratensioni
Adattatore con protezione contro le sovratensioni per interfacce di segnale coassiali con display senza potenziale di terra. Connessione: N Connettore femmina
