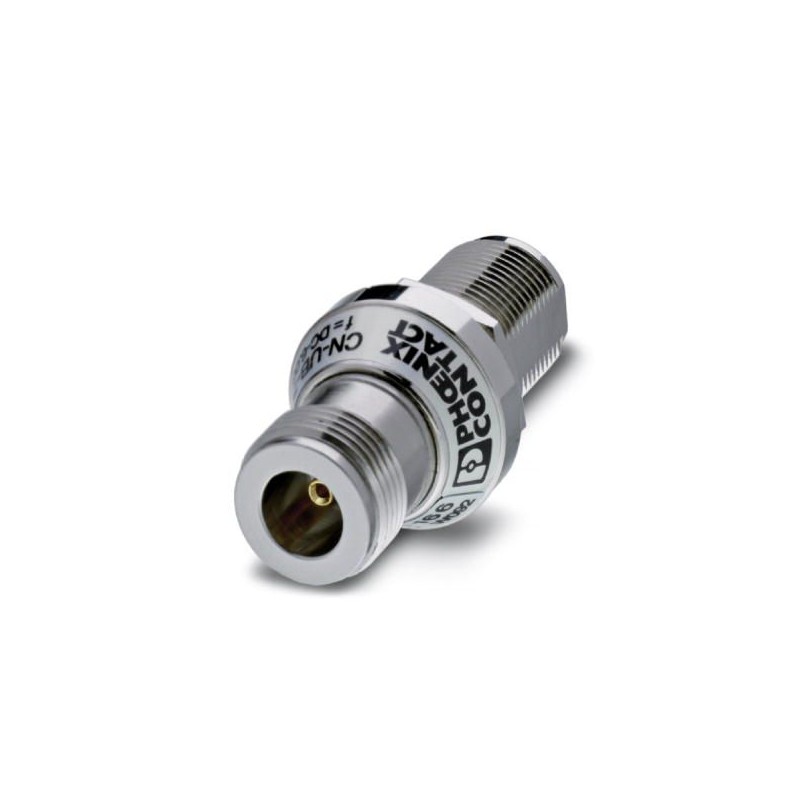

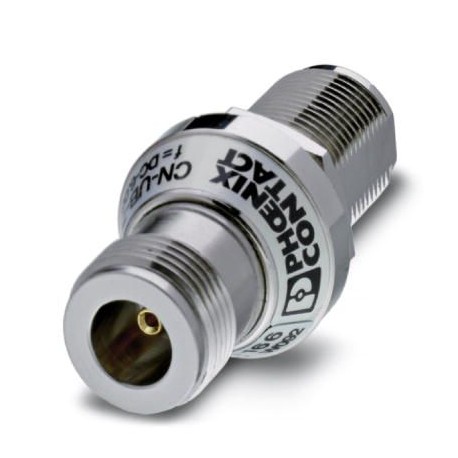

CN-UB-70DC-6-BB 2803166 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
CN-UB-70DC-6-BB
2803166
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2803166 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL3311 - |
| Pagina catalogo | Pagina 176 (C_4_2017) |
| GTIN | 4046356293211 |
| Peso per pezzo (confezione esclusa) | 75,000 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | US (Stati Uniti) |
Generalità
| Materiale custodia | Ottone (CuZn) |
|---|---|
| Colore | nickel |
| Norme per distanze in aria e superficiali | DIN VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | Adattatore specifico |
| Tipo | Adattatore |
| Direzione di azione | Line-Shield/Earth Ground |
Altre descrizioni
| Nota | Per soddisfare le condizioni di spegnimento delle tensioni DC, è necessario osservare le seguenti indicazioni: "il dispositivo di protezione contro le sovratensioni è da utilizzare insieme ad un'unità di invio, che disattiva i cortocircuiti". |
|---|
Circuito di protezione
| Classe di prova IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Classe requisiti VDE | C2 |
| C3 | |
| D1 | |
| Massima tensione permanente UC | 70 V DC |
| 50 V AC | |
| Massima tensione permanente Uc(conduttore-terra) | 70 V DC |
| 50 V AC | |
| Corrente di dimensionamento | 10 A |
| Corrente attiva di esercizio ICa UC | ≤ 1 µA |
| Corrente nominale dispersa In(8/20)µs | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente nominale dispersa In(8/20)µs (filo-schermatura) | 5 kA |
| Corrente dispersa Itotal(8/20) µs | 5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 10 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-schermatura) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-schermatura) | 100 A |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 1 kA |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 650 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) spike | ≤ 650 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 650 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-schermatura) stat. | ≤ 650 V |
| Livello di protezione Up(conduttore-terra) | ≤ 800 V (C2 - 4 kV / 2 kA) |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| Livello di protezione Up(conduttore-schermatura) | ≤ 800 V (C2 - 4 kV / 2 kA) |
| ≤ 1 kV (C2 - 10 kV / 5 kA) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di eccitazione tA (filo-schermatura) | ≤ 100 ns |
| Attenuazione d’inserzione aE, asimm. | 0,1 dB (≤ 6 GHz) |
| Frequenza limite fg (3dB), asimm. (Schermatura) nel sistema a 50 Ohm | > 6 GHz |
| Frequenza | 0 Hz ... 6 GHz |
| Rapporto d'onde stazionarie VSWR in sistemi a 50 Ω | tip. 1,15 (≤ 6 GHz) |
| Potenza HF consentita Pmaxa VSWR=xx (sistema a 50 Ohm) | 30 W (VSWR = 1,15) |
| Capacità (filo-terra) | tip. 1,5 pF |
| Capacità asimmetrica (schermatura) | tip. 1,5 pF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-schermatura) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 1 kA | |
| Resistenza alla corrente alternata (conduttore-schermatura) | 5 A - 1 s |
Dati di collegamento
| Collegamento | N-Connector 50 Ω |
|---|---|
| Tipo di collegamento IN | Connettore N femmina |
| Tipo di collegamento OUT | Connettore N femmina |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2803166-CN-UB-70DC-6-BB | 108 Kbytes |
|
